Manuel d'utilisation PointWrite

Publicité

Table des Matières
loading

Sommaire des Matières pour BenQ PointWrite PT20

  • Page 1 Manuel d'utilisation PointWrite...
  • Page 2: Table Des Matières

    Table des matières Contenu de l’emballage....3 À propos Module tactile ......4 Dimensions ..........5 Préparation pour l'installation ....6 Condition de l'environnement ....6 État de la surface ........7 Exigences du projecteur......10 Installation Module tactile .....11 Installation du pilote .......13 Connexion ..........14 Paramètres de configuration .....
  • Page 3: Contenu De L'emballage

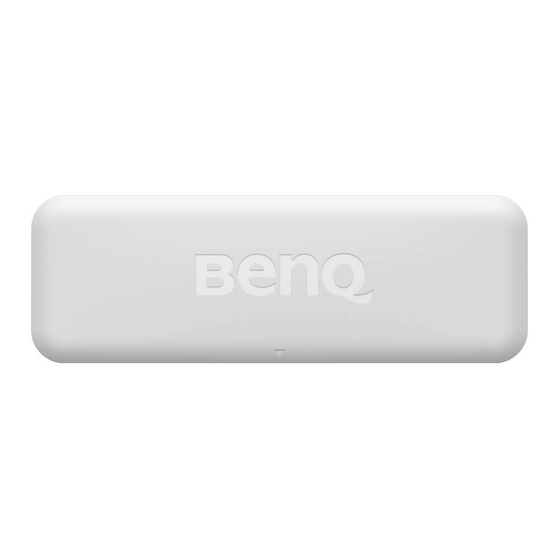

    Contenu de l’emballage Le module tactile PointWrite est un émetteur tactile pour le projecteur interactif PointWrite BenQ. Pour utiliser le module tactile, veuillez trouver les accessoires standard ci-dessous et suivez ce manuel. Module tactile Manuel rapide Stylo factice avec PointWrite pointes de stylet x 2 Mini câble USB...
  • Page 4: À Propos Module Tactile

    A propos du stylo factice Lors du remplacement de la pointe du stylet sur le stylo factice, prenez-la du stylo factice. Pour une meilleure performance tactile, gardez la pointe du stylet propre. Lors du remplacement de la pointe du stylet, prenez-la du stylo factice. Présentation du produit À...
  • Page 5: Dimensions

    Dimensions 69,6 mm 198,9 mm 42,1 mm Présentation du produit...
  • Page 6: Préparation Pour L'installation

    Préparation pour l'installation Condition de l'environnement Les fonctions du module tactile avec un projecteur interactif PointWrite pour la fonctionnalité tactile évolutive, transforment n'importe quelle surface plane en un tableau blanc interactif virtuel. Pour une qualité optimale tactile, suivez ces directives : Fermez tous les rideaux de fenêtre.
  • Page 7: État De La Surface

    État de la surface La qualité optimale tactile dépend de l'état de la surface sélectionné. Vous pouvez fixer le module tactile sur une surface du mur ou un tableau existant. Il est important de choisir une zone ayant une surface plane et lisse, libre de parties saillantes.
  • Page 8: Mesure De La Planéité De La Surface

    Mesure de la planéité de la surface Placez un niveau de charpentier de six pieds horizontalement à travers la zone de projection (tableau). Localisez le point sur le plus haut niveau de la zone de projection. Mesurer la planéité de la surface des deux côtés de la zone de projection.
  • Page 9: Obstructions De La Surface

    Obstructions de la surface Maintenez la zone de projection propre et libre de tout obstacle. Ce qui suit sont des exemples d'obstacles communs : • Câbles ou fils qui pendent dans l'image projetée. Laissez un espace supplémentaire entre les câbles et l'image projetée de sorte à...
  • Page 10: Exigences Du Projecteur

    Exigences du projecteur Le module tactile PointWrite n'est disponible que pour les séries de projecteur interactif PointWrite BenQ. Assurez-vous que le module de caméra PointWrite est installé correctement avant de configurer le module tactile PointWrite. • Pour plus d'informations, veuillez vous référer au manuel d'installation ou au guide rapide du module de la caméra PointWrite lors de l'installation.
  • Page 11: Installation Module Tactile

    Installation Module tactile Tolérance de l'écran 1. Ligne du centre de la zone tactile 3. Écart : 100-150 mm Module tactile Image Surface Zone tactile 50mm 50mm 50mm Élément Caractéristiques 1 Position horizontale Ligne centrale de la zone tactile. 2 Position verticale Montage au plafond : Haut de l'écran avec Écart.
  • Page 12: Montage Module Tactile

    Montage Module tactile Installez le ruban adhésif sur la face arrière du module tactile PointWrite. En suivant les instructions ci-dessus pour positionner le module tactile sur l'écran. Le ruban adhésif double 3M (épaisseur : 1mm) est recommandé. Retournez le couvercle avant. Fixez le module tactile au mur avec des vis.
  • Page 13: Installation Du Pilote

    Veuillez accéder au site Web des écrans BenQ ci-dessous pour télécharger le pilote d’installation PointWrite https://business- display.benq.com/en/findproduct/projector/accessory/pointwrite- pt20.html Accédez au site Web BenQ >> Recherchez PT20 >> Accédez à la « Page de téléchargement ». Suivez les instructions à l’écran pour installer le pilote. Effectuez l’installation.
  • Page 14: Connexion

    Connexion Connexion du PointWrite à un PC Utilisez le câble USB pour connecter le PointWrite au PC. Branchez l’extrémité USB mini-B sur le projecteur et branchez l’extrémité USB type A sur le PC. Vérifiez le « Gestionnaire de périphériques » de votre ordinateur pour vous assurer que le périphérique PointWrite est reconnu correctement par votre ordinateur.
  • Page 15: Connexion Module Tactile

    Connexion Module tactile Utilisez le câble USB pour raccorder le module tactile à l'alimentation électrique. Connecter le Module tactile au projecteur (Recommandé) Pour empêcher le connecteur de se détacher, ajustez la vis après avoir inséré un câble USB. Desserrez la vis du support et baissez le support. Insérez un câble USB.
  • Page 16: Paramètres De Configuration

    Mode Stylet : Sélection par défaut • Mode Tactile : Disponible uniquement lorsque le module PointWrite fonctionne avec le module tactile BenQ PointWrite. En cas de sélection du mode Tactile, le stylet et le doigt peuvent être utilisés simultanément. Options PointWrite: •...
  • Page 17: Instructions D'alignement

    Instructions d'alignement Vue d’alignement La fonction Alignement PointWrite sert à définir l’orientation du PointWrite par rapport à l’écran. Vue d’alignement : En cliquant sur la « Vue d’alignement », l’image de l’écran est affichée sur la vue d’alignement comme illustré. Assurez-vous que le module tactile est au milieu de l’écran et que le triangle dans la Vue d’alignement est aligné...
  • Page 18: Ajustement Du Rideau Laser Du Module Tactile

    Ajustement du rideau laser du Module tactile Le rideau de laser est un plan idéal pour couvrir l'écran en angle de ventilateur max de 180 degrés. Le rideau de laser doit être parallèle à la surface avec l'écart optimal pour l'exécution effective du tactile. Rideau de laser Écart...
  • Page 19 Ajustez horizontalement la réflexion du rideau laser du module tactile. Avant réglage Vis gauche Vis droite Vis gauche Vis droite Vis supérieur Réglez le rideau de laser de réflexion Après réglage horizontalement Instructions d'alignement...
  • Page 20: Position De Montage Du Repère D'alignement

    Ajustement pour obtenir la hauteur optimale du rideau laser du module tactile Les masques d'alignement vous aident à trouver la hauteur optimale du rideau du laser et les performances optimales de tactile. • Utilisation de la marque d'alignement Réflecteur inférieur Réflecteur supérieur Position de montage du repère d'alignement Dans la vue de la caméra PointWrite, le réflecteur du repère d'alignement est...
  • Page 21: Étalonnage Pointwrite

    Nous conseillons le nombre de points lumineux sur chaque masque selon le tableau suivant : Nombre conseillé de points Position de fixation réfléchis sur le masque Masque 1, 2 Partie supérieure de 3 points l'écran Masque 3, 4 Partie inférieure de l'écran 3 points Ajustez la hauteur du rideau laser en fonction des différents environnements d’installation.
  • Page 22: Caractéristiques

    Caractéristiques Module tactile Nom du modèle PT20 Tension de 4,8 ~ 5,2 V fonctionnement Consommation d'énergie Maxi 500 mA Type USB (Alimentation) Mini USB type B Source d'alimentation Alimentation via USB type A depuis le projecteur Distance du câble USB Maximum 2 mètres Longueur d'onde 940 nm ±...
