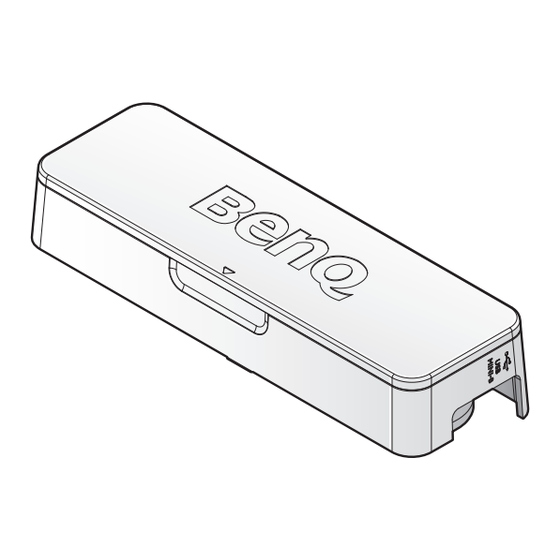

Module tactile PointWrite
Version : 1
Veuillez conserver ce manuel pour de futures références.

Publicité

Table des Matières
loading

Sommaire des Matières pour BenQ PointWrite PT02

  • Page 1 Manuel d'utilisation Module tactile PointWrite Version : 1 Veuillez conserver ce manuel pour de futures références.
  • Page 2: Table Des Matières

    Table des matières Contenu de l’emballage....3 À propos de Module tactile ....4 Dimensions ..........4 Préparation pour l'installation ....5 Condition de l'environnement ....5 État de la surface ........6 Exigences du projecteur......9 Installation Module tactile .....10 Connecter Module tactile .....12 Rideau du laser Module tactile......
  • Page 3: Contenu De L'emballage

    Contenu de l’emballage Le module tactile PointWrite est un émetteur tactile pour le projecteur interactif PointWrite BenQ. Pour utiliser le module tactile, veuillez trouver les accessoires standard ci-dessous et suivez ce manuel. Module tactile CD d'installation Manuel rapide PointWrite Stylo factice avec Mini câble USB...
  • Page 4: Présentation Du Produit

    A propos du stylo factice Lors du remplacement de la pointe du stylet sur le stylo factice, prenez-la du stylo factice. Pour une meilleure performance tactile, gardez la pointe du stylet propre. Lors du remplacement de la pointe du stylet, prenez-la du stylo factice. Présentation du produit À...
  • Page 5: Préparation Pour L'installation

    Préparation pour l'installation Condition de l'environnement Les fonctions du module tactile avec un projecteur interactif PointWrite pour la fonctionnalité tactile évolutive, transforment n'importe quelle surface plane en un tableau blanc interactif virtuel. Pour une qualité optimale tactile, suivez ces directives : Fermez tous les rideaux de fenêtre.
  • Page 6: État De La Surface

    État de la surface La qualité optimale tactile dépend de l'état de la surface sélectionné. Vous pouvez fixer le module tactile sur une surface du mur ou un tableau existant. Il est important de choisir une zone ayant une surface plane et lisse, libre de parties saillantes.
  • Page 7: Mesure De La Planéité De La Surface

    Mesure de la planéité de la surface Placez un niveau de charpentier de six pieds horizontalement à travers la zone de projection (tableau). Localisez le point sur le plus haut niveau de la zone de projection. Mesurer la planéité de la surface des deux côtés de la zone de projection.
  • Page 8: Obstructions De La Surface

    Obstructions de la surface Maintenez la zone de projection propre et libre de tout obstacle. Ce qui suit sont des exemples d'obstacles communs : • Câbles ou fils qui pendent dans l'image projetée. Laissez un espace supplémentaire entre les câbles et l'image projetée de sorte à...
  • Page 9: Exigences Du Projecteur

    Exigences du projecteur Le module tactile PointWrite n'est disponible que pour les séries de projecteur interactif PointWrite BenQ. Assurez-vous que le module de caméra PointWrite est installé correctement avant de configurer le module tactile PointWrite. Pour plus d'informations, veuillez vous référer au manuel d'installation ou au guide rapide du module de la caméra PointWrite lors de l'installation.
  • Page 10: Installation Module Tactile

    Installation Module tactile Tolérance de l'écran Ligne du centre de la zone tactile 50-100mm Module tactile Image Surface Zone tactile 50mm 50mm 50mm Élément Caractéristiques 1 Position horizontale Ligne du centre du rayonnement de l'écran Montage au plafond : Haut de l'écran avec Écart. 2 Position verticale Montage de la table : Bas de l'écran avec Écart.
  • Page 11: Montage Module Tactile

    Montage Module tactile Installez le ruban adhésif sur la face arrière du module tactile PointWrite. En suivant les instructions ci-dessus pour positionner le module tactile sur l'écran. Le ruban adhésif double 3M (épaisseur : 1mm) est recommandé. Retournez le couvercle avant. Fixez le module tactile au mur avec des vis.
  • Page 12: Connecter Module Tactile

    Connecter Module tactile Utilisez le câble USB pour relier le module tactile à l'alimentation. Il y a trois façons de connecter le module tactile. Connectez le Module tactile au projecteur (recommandé) L'alimentation USB type A est disponible pour le modèle de projecteur sélectionné.
  • Page 13: Rideau Du Laser Module Tactile

    Rideau du laser Module tactile Le rideau de laser est un plan idéal pour couvrir l'écran en angle de ventilateur max de 180 degrés. Le rideau de laser doit être parallèle à la surface avec l'écart optimal pour l'exécution effective du tactile. Rideau de laser Écart...
  • Page 14: Installation Du Pilote

    Installation du pilote Utilisez le pilote PointWrite dans le CD module tactile pour activer la fonction tactile. Le CD du kit du stylo PointWrite ne contient pas la fonction tactile. Kit du stylo PointWrite Kit du module tactile Mode stylo Mode stylo Mode tactile Mode tactile...
  • Page 15: Paramètres De Configuration

    Paramètres de configuration Pour utiliser le PointWrite, un paramétrage approprié de la configuration PointWrite est nécessaire. La fenêtre des paramètres de configuration vous aidera à configurer PointWrite correctement. Sélectionnez le mode stylo lors du processus de réglage. Paramètres de configuration...
  • Page 16 PointWrite Language : La langue par défaut est la même que la langue de votre système d'exploitation. Si vous voulez changer la langue, cliquez sur la liste des langues s'affichera. Après avoir sélectionné la langue souhaitée, quittez le PointWrite et rédémarrez-le.
  • Page 17: Instructions D'alignement

    Instructions d'alignement Vue de l'alignement Dans la configuration PointWrite, cliquez sur Next. Dans l'alignement PointWrite, appuyez sur Alignment View pour entrer la vue de la caméra (reportez-vous à la page 18). Vérifiez la position de l'image du motif. Projecteur de type UST-Mirrot Projecteur à...
  • Page 18: Utilisation Des Masques D'alignement

    Utilisation des masques d'alignement Les masques d'alignement vous aident à trouver la hauteur optimale du rideau du laser et les performances optimales de tactile. Forme du repère d'alignement Réflecteur inférieur Réflecteur supérieur Position de montage du repère d'alignement Dans la vue de la caméra PointWrite, le réflecteur du repère d'alignement est représenté...
  • Page 19: Réglage De La Réflexion

    Réglage de la réflexion Vis gauche Vis droite Vis gauche Vis droite Vis supérieur Réglez le rideau de laser de réflexion horizontalement Instructions d'alignement...
  • Page 20: Étalonnage Pointwrite

    Étalonnage PointWrite Auto Calibration : cliquez sur et le processus d'étalonnage se lancera automatiquement. Lorsque vous choisissez cette méthode, une image blanche est affichée sur l'écran et l'image du motif apparaît. Manual Calibration : Cliquer sur et la fenêtre d'étalonnage sera projetée sur l'écran. En raison de la lumière ambiante excessive, un étalonnage automatique peut échouer ou le niveau de précision peut baisser.
  • Page 21 Utilisez le stylo PointWrite pour cliquer sur le centre du curseur de l'étalonnage immédiatement après qu'il apparaît. Alors le prochain curseur s'affichera. Répétez ce processus jusqu'à ce que le dernier curseur d'étalonnage curseur disparaisse. Après avoir terminé l'étalonnage, changez le mode pour le mode tactile. Maintenant vous pouvez utiliser QWrite.
  • Page 22: Caractéristiques

    Caractéristiques Module tactile Nom du modèle PT02 Tension de 4,7 à 5,2V fonctionnement Consommation d'énergie Max 250mA Type USB (Alimentation) Mini USB type B Source d'alimentation Alimentation via USB Type A Longueur d'onde 850nm ± 10nm Angle du ventilateur Max : 180° (1 faisceau laser) Gamme de contrôle du Max 4°...
