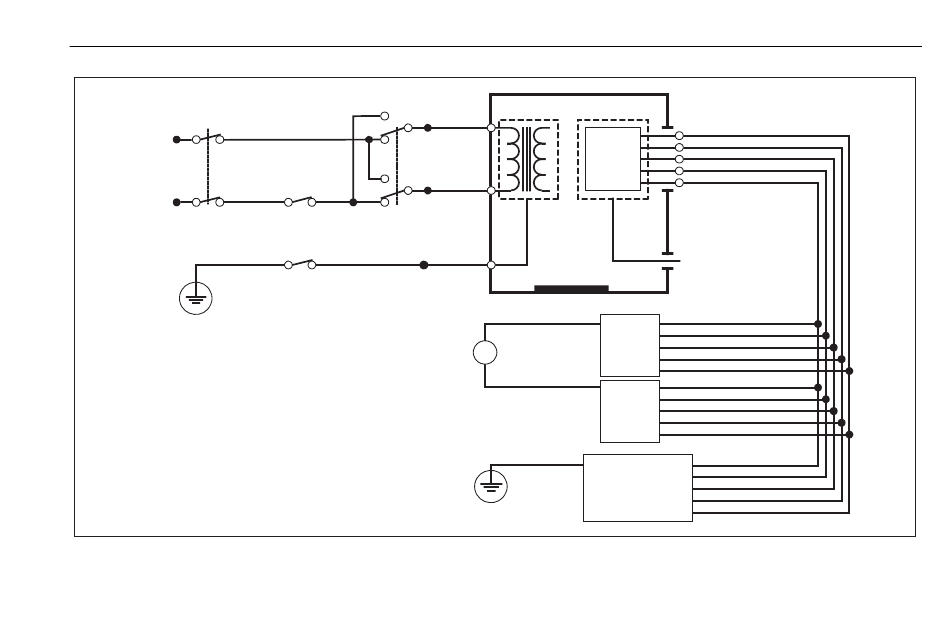

Figure 23. Schéma de test du courant de fuite Câble à câble (Auxiliaire patient)
APPAREIL TESTE
DUT_L1
DUT_L2
REV
POL
DUT_PE
PARTIE CONDUCTRICE
MD
PE
Electrical Safety Analyzer
Exécution des tests de sécurité électrique
PARTIE
APPLIQUÉE
FE
+ SELECTION
DE CORDON
RELAIS*
- SELECTION
DE CORDON
RELAIS*
RELAIS DE
SÉLECTION DE
FIL DE TERRE*
(À DISTANCE
SEULEMENT)
*Les fils non sélectionnés sont ouverts.
gtw30.eps
