Type de capteur
Type de capteur

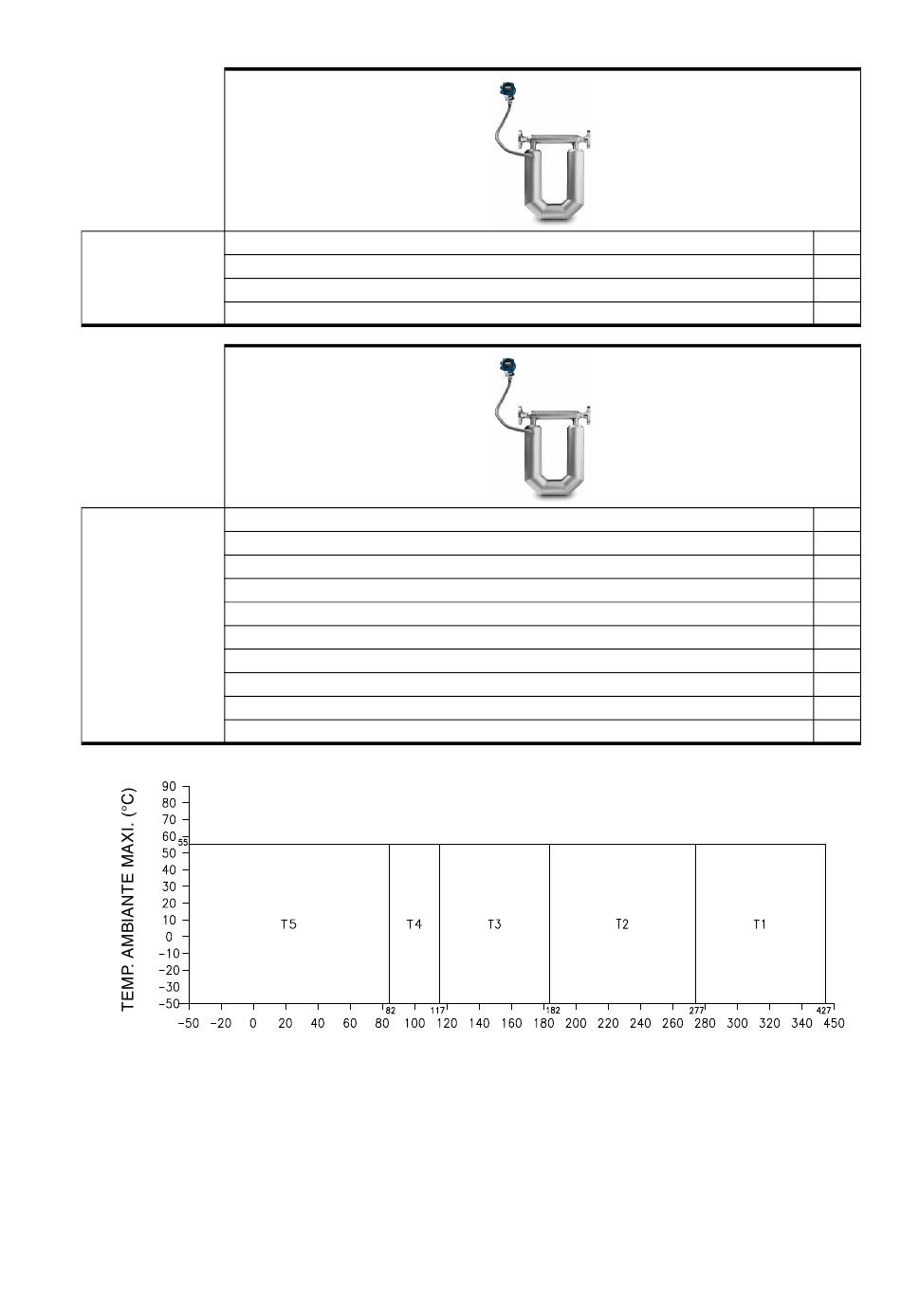

Note 1 : Utiliser le graphique ci-dessus pour déterminer la classe de température en fonction de la température du fluide
mesuré et de la température ambiante.
Note 2 : Température de surface maximale pour la poussière : T5:T 95 °C, T4:T 130 °C, T3:T 195 °C, T2:T 290 °C,
T1:T 440 °C.
Note 3 : La température minimale autorisée pour la poussière est – 40 °C (température ambiante et température du fluide).
Plage de la température ambiante
Instructions d'installation ATEX
CMF400(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*Z****
CMF400(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*Z**** CIC A5
CMF400(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*Z**** CIC A4
CMF400(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*6****
CMFHC2(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*Z****
CMFHC2(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*Z**** CIC A6 IIB
CMFHC2(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*Z**** CIC A4 IIC
CMFHC2(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*6****
CMFHC2(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*6**** CIC A6
CMFHC3(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*Z****
CMFHC3(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*Z**** CIC A6 IIB
CMFHC3(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*Z**** CIC A4 IIC
CMFHC3(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*6****
CMFHC3(C ou E)****(2, 3, 4, 5, 6, 7, 8, 9, A, B, D, E, Q, V, W, ou Y)*6**** CIC A6
TEMPÉRATURE DU FLUIDE (°C)
Capteurs ELITE (BVS 06 ATEX E 045 X)
Ta – 50 °C à + 55 °C
IIB
IIB
IIC
IIC
IIB
IIC
IIC
IIB
IIC
IIC
