Powercut 875

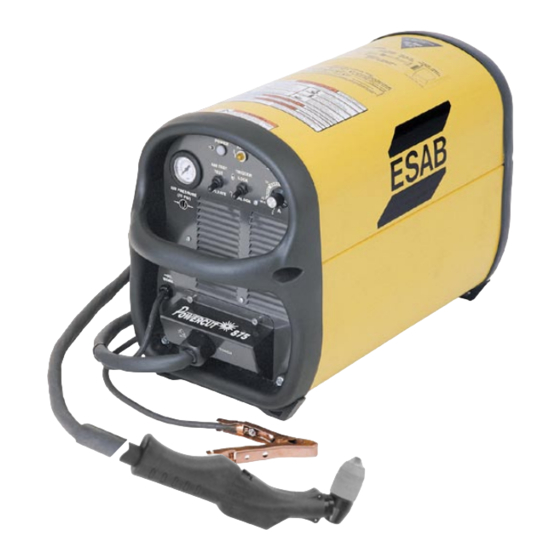

Unité de coupage à l'arc au plasma
Manuel d'instruction (FR)
Ce manuel fournit des instructions concernant l'installation et le fonctionnement des unités de coupage Powercut
875 comportant les numéros de série (PxxJ434xxx).
Unité P/N 0558004942 - 230 V, CE 7.6m (25')
Unité P/N 0558004940 - 400 V, CE 7.6m (25')
Unité P/N 0558005167 - 230 V, CE 15.2m (50')
Unité P/N 0558005168 - 400 V, CE 15.2m (50')
Unité P/N 0558007823 - 400 V, 7.6m (25')
0558004972
Publicité
Table des Matières
Manuels Connexes pour ESAB Powercut 875
Sommaire des Matières pour ESAB Powercut 875
- Page 1 Powercut 875 Unité de coupage à l'arc au plasma Manuel d'instruction (FR) Ce manuel fournit des instructions concernant l'installation et le fonctionnement des unités de coupage Powercut 875 comportant les numéros de série (PxxJ434xxx). Unité P/N 0558004942 - 230 V, CE 7.6m (25') Unité...
-
Page 2: Responsabilités De L'utilisateur
ASSUREZ-VOUS QUE CETTE INFORMATION EST DISTRIBUÉE À L'OPÉRATEUR. VOUS POUVEZ OBTENIR DES COPIES SUPPLÉMENTAIRES CHEZ VOTRE FOURNISSEUR. ATTENTION Les INSTRUCTIONS suivantes sont destinées aux opérateurs qualifiés seulement. Si vous n’avez pas une connaissance approfondie des principes de fonctionnement et des règles de sécurité... -
Page 3: Table Des Matières
Connexions d'entrée électrique primaire ..................135 Connexions de sortie secondaire ..................... 136 SECTION 4 FONCTIONNEMENT ..........................139 Fonctionnement ............................. 139 Commandes du Powercut 875 ......................139 Le coupage avec la torche PT-32EH ....................140 Problèmes de coupage courants ...................... 143... - Page 4 TABLE DES MATIÈRES...
-
Page 5: Précautions De Sécurité
PRÉCAUTIONS DE SÉCURITÉ Précautions de sécurité Les utilisateurs du matériel de soudage et de coupage plasma ESAB ont la responsabilité ultime d'assurer que toute personne qui opère ou qui se trouve dans l'aire de travail observe les précautions de sécurité pertinentes. - Page 6 SECTION 1 PRÉCAUTIONS DE SÉCURITÉ LE SOUDAGE ET LE COUPAGE À L'ARC PEUVENT CAUSER DES BLESSURES À L'OPÉRATEUR OU LES AUTRES PERSONNES SE TROUVANT DANS L'AIRE DE TRAVAIL. ASSUREZ-VOUS DE AVERTISSEMENT PRENDRE TOUTES LES PRÉCAUTIONS NÉCESSAIRES LORS D'UNE OPÉRATION DE SOUDAGE OU DE COUPAGE. DEMANDEZ À...
-
Page 7: Informations Générales
OBjECTIF L'objectif de ce manuel est de fournir à l'opérateur toute l'information requise pour installer et opérer l'unité de coupage à l'arc au plasma Powercut 875. Une documentation de référence technique est également fournie pour assister lors d'une recherche de panne de l'unité de coupage. -
Page 8: Spécifications
SECTION 2 DESCRIPTION 2.4 SPÉCIFICATIONS Tableau 2-1. Spécifications de la Powercut 875 Courant de sortie nominal Facteur de marche 60%* 60 A @ 100 V cc Facteur de marche 100%* 50 A @ 104 V cc Plage de courant de sortie 20 to 60 Ampères... - Page 9 9.5mm (3/8") 254mm (10") 12.7mm (1/2") 152mm (6") Aluminium 1.6mm (1/16") 5080mm (200") 3.2mm (1/8") 2794mm (110") 6.4mm (1/4") 1219mm (48") 9.5mm (3/8") 432mm (17") 12.7mm (1/2") 356mm (14") Figure 2-2. PT-32EH / Performance de coupage de la Powercut 875...
-
Page 10: Accessoires Optionnels
2. Chariot, P/N 0558003014 Ce chariot, d'une hauteur de 98.4mm (3-7/8"), est muni de roulettes pivotantes en avant et en arrière pour rendre le déplacement de la Powercut 875 plus facile. Tableau 2-3. PT-32EH Trousse de pièces de rechange CE, P/N 0558004949, Contenu Description Pièce numéro... -
Page 11: Équipement Requis
Il doit entrant, entraînant un surchauffement des avoir au moins un pied d’espace entre le bloc d’alimentation du Powercut 875 et composants internes du bloc d'alimentation. le mur ou toute autre obstruction pour permettre à l’air de se déplacer librement L'utilisation de tout genre de dispositif de filtrage annule la garantie. - Page 12 SECTION 3 INSTALLATION AVERTISSEMENT Un interrupteur de sectionnement (mural) avec des fusibles ou des disjoncteurs doit être installé au panneau électrique principal Le châssis doit être connecté à une masse approuvée. (voir Fig. 3-1 et Tableau 3-1 pour les tailles des fusibles). Le câble Le défaut d'observer cette directive peut entraîner d'alimentation d'entrée de la console peut être branché...
- Page 13 INTERRUPTEUR DE SECTIONNEMENT DE LIGNE AVEC FUSIBLES FOURNI PAR LE CLI- ENT (Voir tableau 2.1 et l'AVERTISSEMENT concernant le châssis de mise à la terre dans la section 3.5.) CÂBLE D'ALIMENTATION D'ENTRÉE (Voir tableau 3.1) Figure 3-1. Schéma d'interconnexion de l'unité Powercut 875...
-
Page 14: Section 3 Installation
SECTION 3 INSTALLATION... -
Page 15: Fonctionnement
(UNLOCK), l’interrupteur de la torche doit être tenu fermé par l’opérateur pendant l’opération entière Placez l'unité Powercut 875 à un minimum de 10 de coupage et relâché à la fin de la coupe. -
Page 16: Coupage Avec La Torche Pt-32Eh
DÉCLENCHEMENT INTERRUPTEUR D'ALIMENTATION MARCHE/ARRÊT (I-O) Figure 4-1. Commandes du Powercut 875 4.3 COUPAGE AVEC LA TORCHE PT-32EH Utilisez les procédures suivantes pour effectuer des coupes avec la torche PT-32EH (Figure 4-4). Tenez la buse de la torche environ 3.2mm à 4.8mm (1/8" à 3/16") au dessus de la pièce à traiter et penchez la torche à... -
Page 17: Coupage À Retardement Avec La Torche Pt-32Eh / Unité Powercut 875
Section 4.3. Si un coupage à retardement est désiré pour un matériel mince, moins de 9.5mm (3/8"), retirez la buse de 70 ampères de la tête de la torche et insérez la buse de 40 ampères de ESAB (P/N 0558002908). Diminuez le niveau de courant à 40 ampères ou moins, (voir échelle pour les coupes à... - Page 18 SECTION 4 FONCTIONNEMENT Le coupage à retardement, même à un niveau de courant bas peut réduire considérablement la vie utile des AVIS consommables de la torche. Une tentative de coupage à retardement à un niveau très élevé (70 ampères) peut causer des dommages catastrophiques immédiats aux consommables. AJUSTEZ LE GUIDE EN TOURNANT DANS LE SENS DES AIGUILLES D’UNE...
-
Page 19: Fonctionnement
Voici une liste des problèmes de coupage courants et les causes probables. Si un problème est occasionné par le powerCut 1500, référez-vous à la section entretien de ce manuel. Si le problème n’est pas corrigé suivant une lecture de la section entretien, communiquez avec votre représentant ESAB. A. Pénétration insuffisante. - Page 20 SECTION 4 FONCTIONNEMENT...
