Elkron DC6002I Guide Rapide

FRANÇAIS

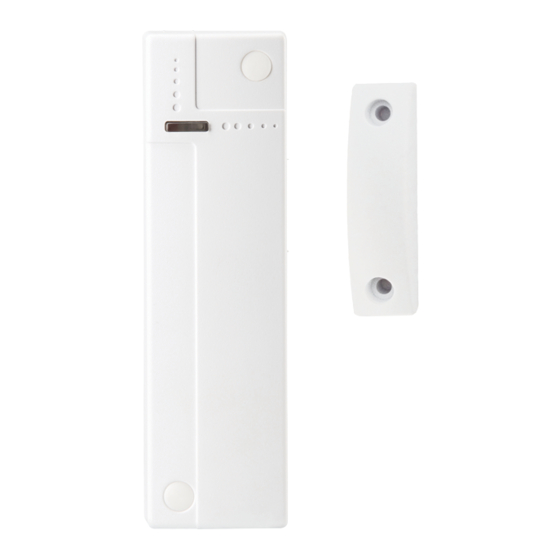

CONTACT MAGNÉTIQUE AVEC ENTRÉES FILAIRES BLANC/ MARRON
⚫
⚫ LED
En mode de fonctionnement normal, l'indicateur LED est éteint, sauf dans les conditions suivantes :
•
•
Quand l'interrupteur anti-sabotage du contact est ouvert ou fermé
•
•
Quand le contact est activé avec interrupteur anti-sabotage ouvert ou pile épuisée
• •
Quand le contact entre en mode Test
La LED ne clignote pas si l' interrupteur anti-sabotage et la batterie du contact fonctionnent normalement et le dispositif n'est pas
en mode Test. La LED clignote pour montrer la transmission d'un signal et clignote vite 2 fois quand elle reçoit un signal
d'identification de d'identification de la centrale.
⚫
Interrupteur anti-sabotage (Tamper)
L'aimant permet à l'interrupteur magnétique de détecter l'ouverture et la fermeture de la porte. L'Interrupteur anti-sabotage
protège le contact contre les tentatives d'arrachement de la surface d'installation. protège le contact contre les tentatives
Cavaliers et bornes internes
⚫ ⚫
1 et 2 : Bornes. Pour la connexion, voir le tableau 1 dans la section relative au fonctionnement
du contact.
Borne 2 : La signalisation d'une alarme sur cette entrée sera du même type que celle signalée
par l'ouverture de la porte.
3. Cavalier réservé (JP2)
4. Cavalier activation alarme porte (JP3)
Ce cavalier permet d'activer/exclure l'alarme déclenchée par l'ouverture de la porte.
Si le cavalier est configuré sur ON (le cavalier est inséré entre les deux bornes), la détection est
exclue, tandis que les alarmes volet roulant et entrée NF demeurent activées.
Si le cavalier est configuré sur OFF (le cavalier est enlevé ou placé sur une borne), la détection est
activée (configuration par défaut).
5. Cavalier Config. détecteur ouverture volets roulants – 5 impulsions / exclu (JP4)
Ce cavalier permet de sélectionner le nombre d'impulsions nécessaires pour activer l'alarme
d'ouverture des volets roulants.
Si le cavalier est configuré sur ON, l'alarme est déclenchée après 5 impulsions pendant 10
secondes.
Si le cavalier est configuré sur OFF, l'alarme n'est pas déclenchée après 5 impulsions pendant 10
secondes (configuration par défaut).
6. Cavalier Configuration détecteur ouverture volets roulants – 6 impulsions / exclu
(JP5)
Ce cavalier permet de sélectionner le nombre d'impulsions nécessaires pour activer l'alarme d'ouverture des volets
roulants.
Si le cavalier est configuré sur ON, l'alarme est déclenchée après 6 impulsions pendant 10 secondes.
Si le cavalier est configuré sur OFF, l'alarme n'est pas déclenchée après 6 impulsions pendant 10 secondes
(configuration par défaut).
7. Cavalier Configuration détecteur ouverture volets roulants – 8 impulsions / exclu (JP6)
Ce cavalier permet de sélectionner le nombre d'impulsions nécessaires pour activer l'alarme d'ouverture des volets
roulants.
Si le cavalier est configuré sur ON, l'alarme est déclenchée après 8 impulsions pendant 10 secondes.
Si le cavalier est configuré sur OFF, l'alarme n'est pas déclenchée après 8 impulsions pendant 10 secondes
(configuration par défaut).
< N O T E >
< N O T E >

Un seul des cavaliers JP4, JP5 et JP6 peuvent être configurés sur ON à la fois.

Si plus d'un cavalier JP4, JP5 et JP6 ou aucun d'eux n'est configuré sur ON, l'alarme sera activée après 5
impulsions comptées pendant 10 secondes.

Le comptage des impulsions sera mis à zéro si aucune impulsion n'est comptée pendant 10 secondes.
8. Touche Test 8. Touche Test
⚫ Bornes filaires
GUIDE RAPIDE
DC6002I – DC6002I/BR
5
5
1. Indicateur LED rouge / Touche Test
2. Bouchons pour couvrir les trous de montage
3. Isolateur de batterie
4. Interrupteur anti-sabotage (tamper)
5. Trous de montage
DS80MM1G-003
