Version 1
Localisation de Vannes défectueuses
Grâce au module de contact (stéthoscope) de la sonde Ultraprobe, il est très facile de de tester les vannes
pour vérifier si elles fonctionnent correctement. Lors du passage d'un liquide ou d'un gaz à l'intérieur d'un
tuyau, il n'y a pas ou très peu de turbulences mis à part dans les parties coudées en cas d'obstacle. Dans les
soupapes de dérivation, le liquide ou le gaz qui s'échappe passe d'une zone à haute pression à une zone à
basse pression, créant ainsi une turbulence dans la zone à basse pression. Cette turbulence produit « un bruit
lent » dont la composante ultrasonique est beaucoup plus importante que la composante audible par l'oreille
humaine. ( particulièrement dans les toutes petites fuites ). S'il y a une fuite interne sur une vanne, les ultra-
sons produits à l'orifice de la fuite seront détectés et mesurés grâce au compteur de la sonde Ultraprobe.
Les sons produits par un siège de vanne qui fuit varient en fonction de la densité du liquide ou du gaz en pré-
sence. Dans certains cas, on entendra un petit grésillement dans d'autres cas un fort bruit précipité. La qualité
du son dépend de la viscosité des fluides et des pressions différentielles à l'intérieur des tuyaux. Par exemple,
un flux d'eau dans une enceinte à basse ou moyenne pression peut facilement être reconnu comme étant un
flux d'eau. Cependant, un flux d'eau dans une enceinte à haute pression traversant une vanne partiellement
ouverte, génère un bruit précipité semblable à celui de vapeur.
Pour discriminer :
1. réduire la sensibilité jusqu'à ce que le compteur indique environ mi-ligne.
2. changer la fréquence vers le bas pour environ 20-25 kHz et écouter.
Une soupape correctement placée ne génère aucun bruit. Dans certaines situations à haute pression, le son
généré au sein du système sera si intense que les ondes de surface des vannes ou d'autres parties du sys-
tème rendront difficile le diagnostic de fuite de la vanne. Dans ce cas, il est toujours possible de diagnostiquer
une vanne d'évacuation en comparant les différences d'intensité sonore en réduisant la sensibilité et en tou-
chant juste en amont de la vanne puis le siège de vanne et juste en aval de la vanne (voir «fuite de la valve
Confirmant des systèmes de tuyauterie Noisy ", page 26).

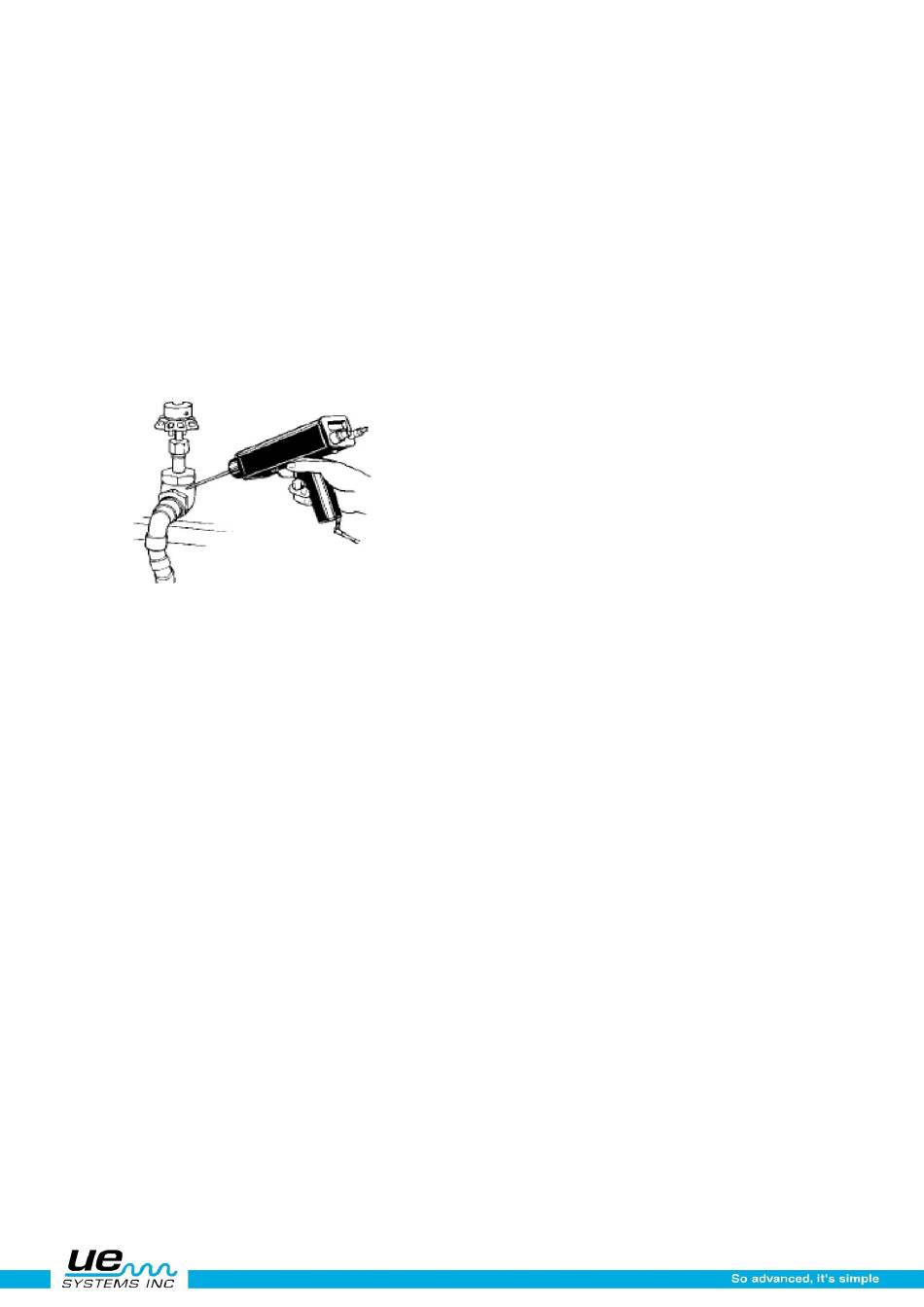

Procédure de vérification des vannes :
1. Utilisez le module de contact ( stéthoscope) .
2. Sélectionner le Mode LIN
3. Touchez le côté aval de la soupape et écoutez le bruit dans les écouteurs.
4. Commencer le test en mode Fréquence Fixe : sélectionner avec le bouton prévu à cet effet. Si le son
est faible ou confus, changer la fréquence. Par exemple essayer de tester à 40KHZ puis baisser à
20KHZ.
5. S'il y a trop de bruit, réduisez la sensibilité .
6. Pour effectuer des relevés comparatifs, généralement dans les systèmes à haute
pression :
a. Touchez le côté amont et réduisez la sensibilité afin de minimiser le bruit.( réduire la sensibilité jusqu'à
une lecture compteur de mi-échelle )
b. Touchez le siège de soupape et/ou le côté aval.
c. Comparez les différences sonores. Si la soupape fuit, le niveau de bruit sur son siège ou en aval se-
ra inférieur égal celui du côté amont.
Dans certains cas, comme dans un fond bruyant ou pour des fluides à faible viscosité, il sera utile pour régler
la fréquence d'interpréter adéquatement les sons de vannes.
24
