MENU PRINCIPAL

Le menu principal comprend "Cabinet" (Armoire), "Module" (Module), "Setting" (Configurations), "Log"
(Événements), "Operate" (Commandes) et "Scope" (Objectif) et est décrit en détail ci-dessous.

5.3.1 Cabinet / Armoire

Toucher l'icône (Cabinet / Armoire) et le système entre dans la page '"Armoire" comme indiqué
dans la Fig. 5.3.1-1.

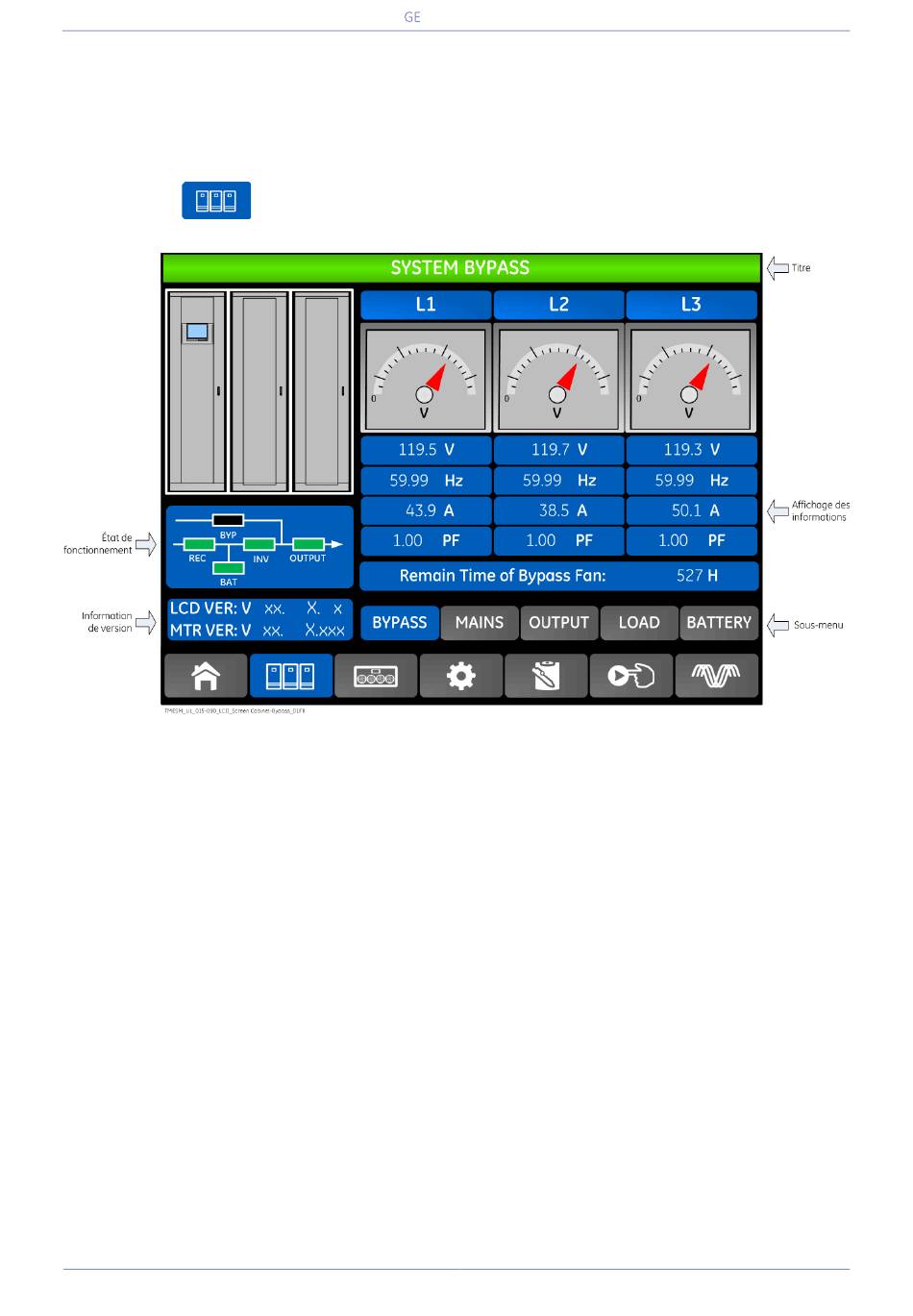

Fig. 5.3.1-1 Écran armoire
L'armoire comprend les secteurs du titre, affichage de l'information, état de fonctionnement, affichage
de l'information, information de version et sous-menu.
Les secteurs sont décrits comme suit
Titre
Affiche les informations du sous-menu sélectionné.
Affichage des informations
Affiche les informations de chaque sous-menu.
État de fonctionnement
Les carrés figurant sur le mini canal courant représentent les différents canaux d'alimentation de l'ASI et
montrent l'état de fonctionnement de l'onduleur utilisé (le carré vert indique que le bloc fonctionne
normalement, le noir indique l'absence du bloc et le rouge indique l'absence ou la panne du bloc).
Information de version
Les informations de version de l'écran LCD de l'armoire et de l'écran.
Sous-menu
Le sous-menu comprend "BYPASS" (Bypass), "MAINS" (Réseau), "OUTPUT" (Sortie), "LOAD" (Charge) et
"BATTERY" (Batterie).
Les utilisateurs peuvent accéder à l'interface de chaque sous-menu en touchant directement l'icône.
L'interface de chaque sous-menu est affichée dans la Fig. 5.3.1-2.
