4.9 CÂBLES D'ALIMENTATION
4.9.1 Raccordement à l'alimentation du réseau
Le raccordement à l'alimentation du réseau peut être commun ou séparé pour alimentation réseau et
alimentation bypass, en fonction du système électrique fourni par le client.
En conditions standards, l'ASI est fourni en configuration "Alimentation commune réseau et bypass".
La même source d'alimentation doit être utilisée à la fois pour l'alimentation réseau et bypass.
Les câbles d'interconnexion BR1, BR2 et BR3 DOIVENT RESTER MONTÉS dans la
même position. Voir Fig. 4.9.1-3 / Configuration alimentation réseau commune.
Les alimentations réseau et bypass utilisent différentes sources d'énergie.
Pour les câbles d'interconnexion BR1, BR2 et BR3, LE CÂBLAGE DOIT ÊTRE MODIFIÉ.
Voir Fig. 4.9.1-3 / Configuration alimentation réseau séparée.
Modifications réservées
GE_UPS_OPM_TME_MUL_15K_90K_1FR_V010.docx
Critical Power

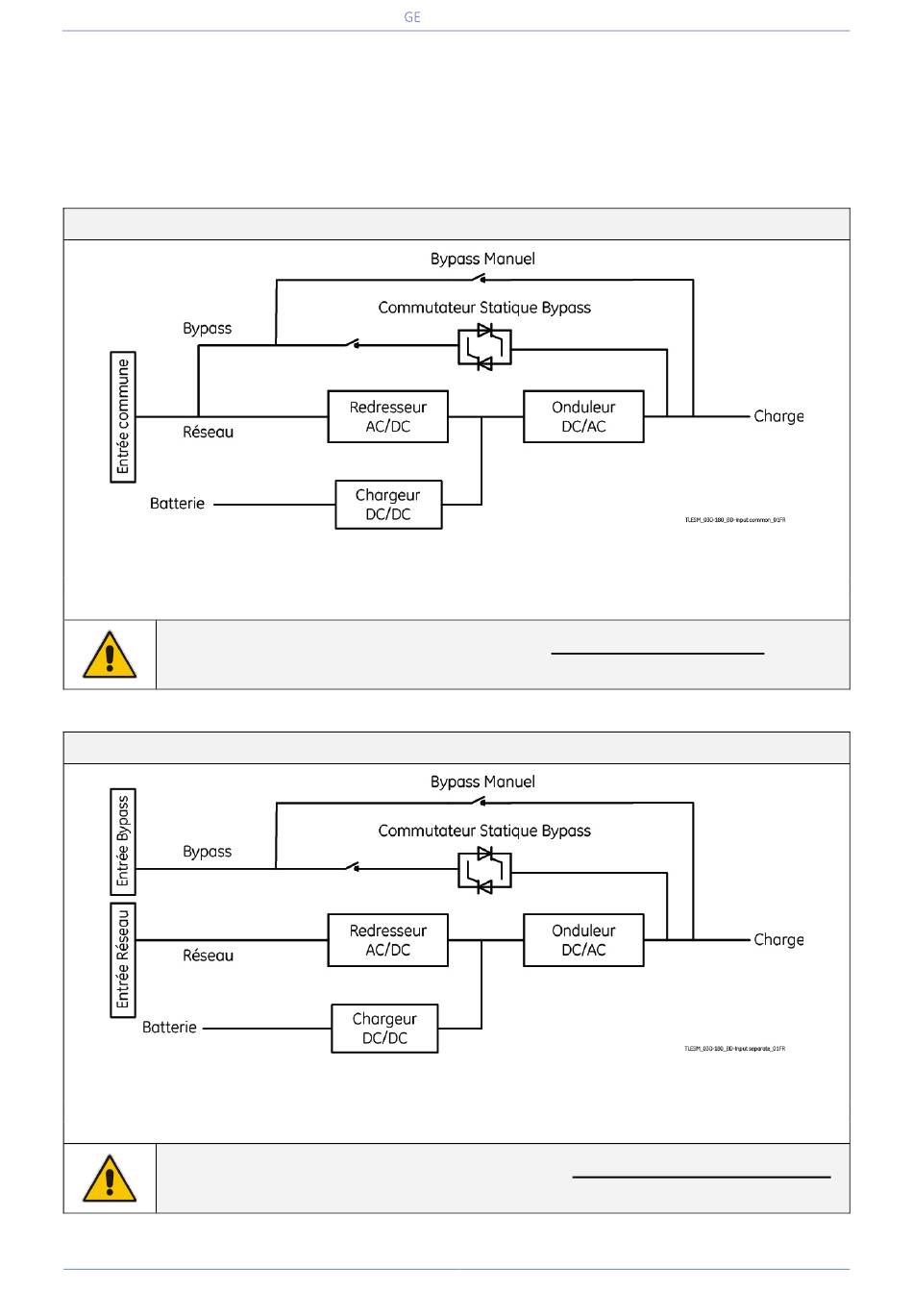

Alimentation commune réseau et bypass
Fig. 4.9.1-1 Common input Mains & Bypass
Alimentation séparée réseau et bypass
Fig. 4.9.1-2 Alimentation séparée réseau et bypass
