L1
PE
PE
OUTPUT
L1
Les étapes de raccordement des câbles d'alimentation sont les suivantes:
1. Vérifier que tous les commutateurs de distribution d'alimentation externe de l'ASI sont complètement
ouverts (OFF) et que les commutateurs bypass statique interne et d'entretien de l'ASI sont coupés
(OFF).
Attacher suffisamment de panneaux d'avertissement à ces interrupteurs pour empêcher toute
utilisation non autorisée.
2. Raccorder le fil protecteur de terre à la barre de terre de protection (PE).
3. Raccorder les câbles d'alimentation AC à les barres d'entrée réseau et les câbles d'alimentation de
sortie AC à les barres de sortie.
4. Raccorder les câbles de la batterie à la barre de la batterie.
5. S'assurer qu'il n'y a pas d'erreur et remettre en place le panneau de protection arrière "A" (see Fig.
4.9.5-1).
Modifications réservées
GE_UPS_OPM_TME_MUL_15K_90K_1FR_V010.docx
Critical Power
L2 L3
OUTPUT OUTPUT OUTPUT
L2 L3

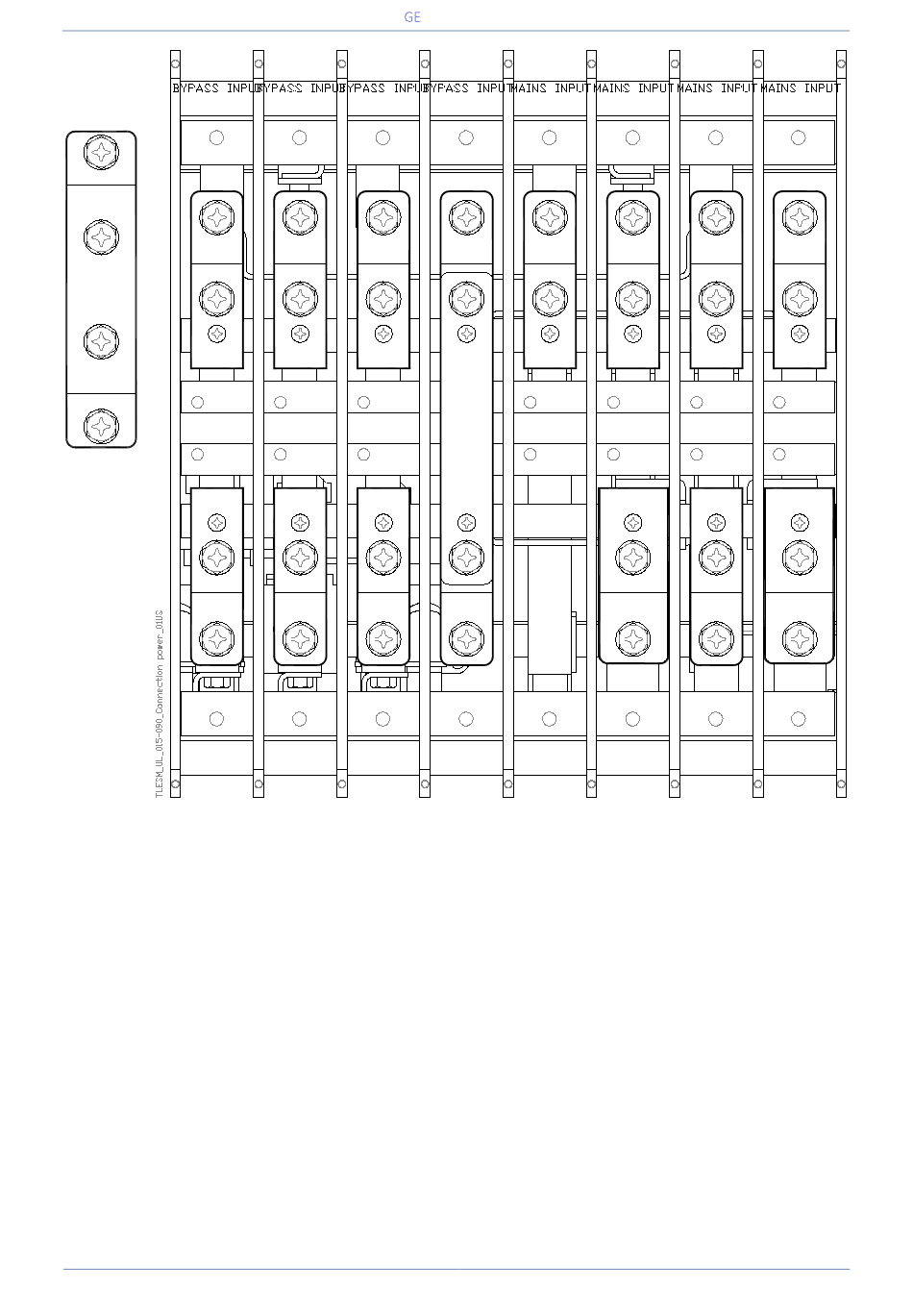

Fig. 4.9.5-2 Barres de raccordement
N L1 L2
BATTERY
+
N
Manuel Utilisateur TME Modular Series 15 à 90 UL S1
L3 N
-
BATTERY BATTERY
N
