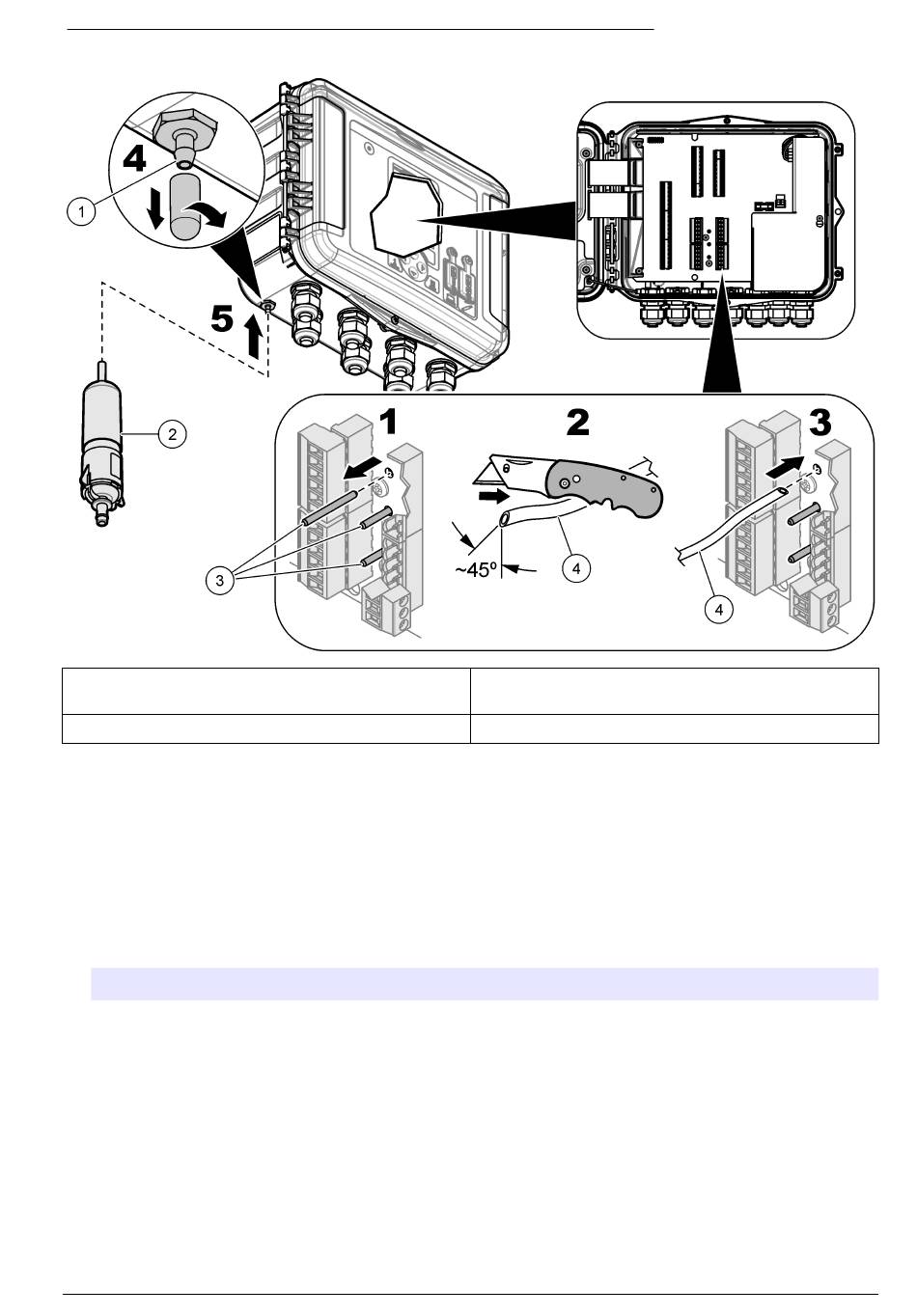

Figure 12 Installation du tube de référence de l'air et du dessiccant
1 Conduite d'arrivée d'air
2 Cartouche de dessiccant
Connexion à des appareils en option
Reportez-vous aux étapes suivantes pour connecter les appareils en option du fabricant.
1. Mettez l'instrument hors tension.
2. Ouvrez la porte d'accès. Reportez-vous à
3. Passez le câble par une fixation avec protecteur de cordon.
4. Installez chaque fil dans le bornier. Reportez-vous à
pour l'appareil applicable :
Option
Echantillonneur AS950 Connectez l'échantillonneur au bornier AUXILIARY avec le demi-câble de
Pluviomètre
Module IO9004
Totalisateur
5. Serrez la vis du serre-câble.
6. Installez la porte d'accès.
Ouverture de la porte d'accès
Description
l'échantillonneur. Reportez-vous à
Branchez le pluviomètre au bornier RAIN. Reportez-vous à
Reliez le module au bornier bloc IO9004. Reportez-vous à
Branchez le totalisateur mécanique au bornier TOTALIZER. Reportez-vous à
Tableau
8.
3 Bouchons : à retirer uniquement pour les tubes de
référence de l'air
4 Tube de référence de l'air à partir du capteur
Figure 13
et aux informations de câblage
Tableau
5.
à la page 13.
Tableau
6.
Tableau
7.
Français 21
