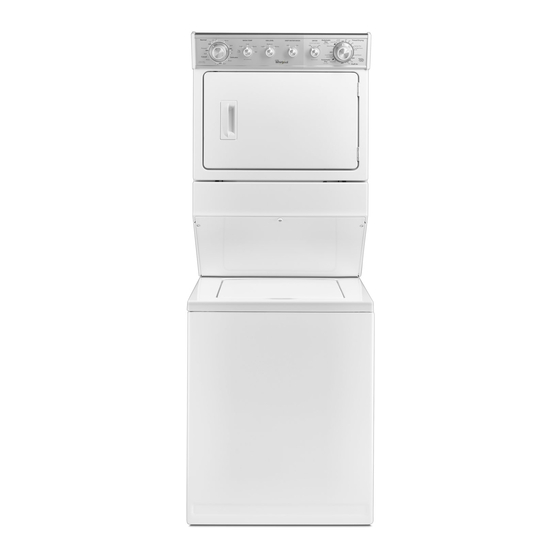

24" (61 cm) & 27" (69 cm) Electric Washer/Dryer
Instructions pour l'installation de la laveuse/sécheuse
électrique de 24" (61 cm) et 27" (69 cm)
Instrucciones de instalación de la lavadora/secadora
eléctrica de 24" (61 cm) y 27" (69 cm)
Table of Contents
WASHER/DRYER SAFETY .......................................................... 2
INSTALLATION REQUIREMENTS ............................................... 4
Tools and Parts ..................................................................... 4
LOCATION REQUIREMENTS ...................................................... 6
DIMENSIONS/CLEARANCES ..................................................... 7
DRAIN SYSTEM ........................................................................... 9
ELECTRICAL REQUIREMENTS - U.S.A................................... 10
ELECTRICAL REQUIREMENTS - CANADA ............................. 11
REMOVE SHIPPING STRAP ...................................................... 12
INSTALL LEVELING LEGS ......................................................... 13
REMOVE FOAM PACKING (24" models) .................................. 13
ELECTRICAL CONNECTION (U.S.A. ONLY) ............................ 14
VENTING ..................................................................................... 26
Venting Requirements ........................................................ 26
Plan Vent System ................................................................ 27
Install Vent System ............................................................. 28
CONNECT DRAIN HOSE ........................................................... 29
CONNECT INLET HOSES .......................................................... 30
CONNECT VENT ........................................................................ 31
LEVEL WASHER/DRYER ........................................................... 32
COMPLETE INSTALLATION CHECKLIST ................................ 33
SEGURIDAD DE LA LAVADORA/SECADORA ......................... 54
REQUISITOS DE INSTALACIÓN ............................................... 56
Herramientas y piezas ....................................................... 56
REQUISITOS DE UBICACIÓN ................................................... 58
DIMENSIONES Y ESPACIOS LIBRES....................................... 59
SISTEMA DE DESAGÜE ............................................................ 61
REQUISITOS ELÉCTRICOS ...................................................... 62
QUITE EL FLEJE DE EMBALAJE .............................................. 64
INSTALACIÓN DE LAS PATAS NIVELADORAS........................ 65
QUITE EL EMBALAJE DE HULE
ESPUMA (modelos de 24") ....................................................... 65
INSTALLATION NOTES
Date of purchase: _________________________________________
Date of installation: _______________________________________
Installer: _________________________________________________
Model number: ___________________________________________
Serial number: ____________________________________________
W10894254B
Installation Instructions
Índice
NOTAS DE INSTALACIÓN
Fecha de la compra: ______________________________________
Fecha de la instalación: ___________________________________
Instalador: _______________________________________________
Número de modelo: _______________________________________
Número de serie: _________________________________________
Table des matières
SÉCURITÉ DE LA LAVEUSE/SÉCHEUSE ................................ 34
EXIGENCES D'INSTALLATION ................................................. 36
Outillage et pièces ............................................................. 36
EXIGENCES D'EMPLACEMENT .............................................. 38
DIMENSIONS/DISTANCES DE DÉGAGEMENT ....................... 39
SYSTÈME DE VIDANGE ............................................................ 41
SPÉCIFICATIONS ÉLECTRIQUES - CANADA ......................... 42
ENLEVER LA SANGLE D'EXPÉDITION .................................... 43
INSTALLATION DES PIEDS DE NIVELLEMENT ...................... 44
ÉVACUATION ............................................................................. 45
Exigences concernant l'évacuation ................................. 45
Planification du système d'évacuation ............................ 46
Installation du conduit d'évacuation ................................ 47
RACCORDEMENT DU TUYAU DE VIDANGE ........................... 48
RACCORDEMENT DES TUYAUX D'ARRIVÉE D'EAU ............. 49
RACCORDEMENT DU CONDUIT D'ÉVACUATION ................. 50
DE LA LAVEUSE/SÉCHEUSE .................................................... 51
DE L'INSTALLATION .................................................................. 52
CONEXIÓN ELÉCTRICA ............................................................ 66
VENTILACIÓN ............................................................................ 78
Requisitos de ventilación .................................................. 78
Planificación del sistema de ventilación .......................... 79
Instalación del sistema de ventilación ............................. 80
CONECTE LA MANGUERA DE DESAGÜE ............................... 81
CONECTE LAS MANGUERAS DE ENTRADA .......................... 82
CONECTE EL DUCTO DE ESCAPE .......................................... 83
NIVELACIÓN DE LA LAVADORA/SECADORA ......................... 84
DE LA INSTALACIÓN ................................................................. 85
NOTES CONCERNANT L'INSTALLATION
Date d'achat : ____________________________________________
Date d'installation : _______________________________________
Installateur : ______________________________________________
Numéro de modèle : ______________________________________
Numéro de série : _________________________________________
Publicité
Table des Matières
Manuels Connexes pour Whirlpool WETLV27FW
Sommaire des Matières pour Whirlpool WETLV27FW
-
Page 1: Table Des Matières
24" (61 cm) & 27" (69 cm) Electric Washer/Dryer Installation Instructions Instructions pour l’installation de la laveuse/sécheuse électrique de 24" (61 cm) et 27" (69 cm) Instrucciones de instalación de la lavadora/secadora eléctrica de 24" (61 cm) y 27" (69 cm) Table of Contents Table des matières WASHER/DRYER SAFETY ............ -
Page 2: Washer/Dryer Safety
Washer/Dryer Safety... -
Page 4: Installation Requirements
Installation Requirements Tools and Parts Gather required tools and parts before starting installation. Tools needed: Optional tools: Flat-blade screwdriver #2 Phillips screwdriver Flashlight Bucket Parts supplied: NOTE: Remove parts package from the washer basket. Check that all parts were included. Adjustable or open-end Level wrench 9/16"... -
Page 5: Alternate Parts
Parts needed: Alternate parts: (Not supplied with washer/dryer) (Not supplied with washer/dryer) Your installation may require additional parts. To order, please Vent clamps refer to toll-free numbers on back page of your Use and Care Vent elbows and ductwork Guide. If you have: You will need: Overhead sewer... -
Page 6: Location Requirements
Location Requirements Recessed area or closet installation 48 in. (310 cm 3" (76 mm) Front Closet View door Select proper location for your washer/dryer to improve performance and minimize noise and possible “washer walk.” 3" (76 mm) Install your washer/dryer in a basement, laundry room, closet, 24 in. -
Page 7: Dimensions/Clearances
Dimensions/Clearances, 27" Models Dimensions Clearances Front View Side Clearances (recommended/minimum) " (692 mm) " (1822 mm) 1"/0" 1"/0" 1" (25 mm/0 mm) (25 mm/0 mm) (25 mm) Side View " (1495 mm) 26" Front/Back/Top Clearances (recommended/minimum) (660 mm) 1"/0" (25 mm/0 mm) "... - Page 8 Dimensions/Clearances, 24" Models Dimensions Clearances Front View Side Clearances (recommended/minimum) " (606 mm) " (1797 mm) 1" (25 mm) 1"/0" 1"/0" (25 mm/0 mm) (25 mm/0 mm) Side View " (911 mm) Front/Back/Top Clearances " (521 mm) 12" (305 mm) "...
-
Page 9: Drain System
Drain System Floor drain system Drain system can be installed using a floor drain, wall standpipe, floor standpipe, or laundry tub. Select method you need. Floor drain system requires a Siphon Break Kit (Part Number 285834), 2 Connector Kits (Part Number 285385), and an Floor standpipe drain system Extension Drain Hose (Part Number 285863) that may be purchased separately. -
Page 10: Electrical Requirements - U.s.a
Electrical Requirements – U.S.A. This washer/dryer is manufactured ready to install with a 3-wire electrical supply connection. The neutral ground wire is permanently connected to the neutral conductor (white wire) within the dryer. If the dryer is installed with a 4-wire electrical supply connection, the neutral ground wire must be removed from the external ground connector (green screw), and secured under the neutral terminal (center or white wire) of the... -
Page 11: Electrical Requirements - Canada
Electrical Requirements – Canada It is your responsibility: To contact a qualified electrical installer. To be sure that the electrical connection is adequate and in conformance with Canadian Electrical Code, C22.1 – latest edition and all local codes. A copy of above codes standard may be obtained from: Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA. -
Page 12: Remove Shipping Strap
Remove Shipping Strap (27" models) Cut shipping strap To avoid fl oor damage, set washer/dryer onto cardboard before moving across fl oor. Move washer/dryer close to its fi nal location. Remove strap, hang tag, and pin Cut the shipping strap about 16" (406 mm) from the plug end. Look for the words “CUT HERE.”... -
Page 13: Install Leveling Legs
Install Leveling Legs (27" models) Install Leveling Legs (24" models) To protect the fl oor, use a large fl at piece of cardboard from the shipping carton. Gently place the washer/dryer on its side, on Prepare to install leveling feet the cardboard. -
Page 14: Electrical Connection (U.s.a. Only)
Electrical Connection, 27" models (U.S.A. Only) Power Supply Cord Direct Wire Electrical Connection Options Choose electrical connection type Remove terminal block cover Power supply cord 4-wire receptacle (NEMA Type 14-30R): Go to “4-Wire Power Supply Cord Connection” section. Then, go to “Venting Requirements.” Power supply cord 3-wire receptacle (NEMA Type 10-30R): Go to “3-Wire Power Supply Cord Connection”... - Page 15 Power Supply Cord Connection Power Supply Cord Strain Relief 4-Wire Power Supply Cord Connection Attach power supply cord IMPORTANT: A 4-wire connection is required for mobile strain relief homes and where local codes do not permit the use of 3-wire connections.
- Page 16 Connect ground wire Remove center screw Remove center terminal block screw (B). Connect ground wire (F) (green or bare) of power supply cord to external ground conductor screw (A). Tighten screw. Connect neutral wire Connect remaining wires Connect neutral wire (white or center) (C) of power supply cord to center terminal block screw (B).
-
Page 17: Direct Wire Connection
Direct Wire Connection Direct Wire Strain Relief 4-Wire Direct Wire Connection IMPORTANT: A 4-wire connection is required for mobile homes and where local codes do not permit 3-wire Attach direct wire strain relief connections. Prepare your 4-wire cable for direct connection Unscrew the removable conduit connector (A) and any screws from a 3/4"... - Page 18 3-Wire Direct Wire Connection Connect neutral ground wire IMPORTANT: Use where local codes permit connecting and neutral wire cabinet-ground conductor to neutral wire. Prepare your 3-wire cable for direct connection Connect neutral ground wire (E) and place Direct wire cable must have 5 ft. (1.52 m) of extra length so hooked end (hook facing right) of neutral washer/dryer may be moved if needed.
- Page 19 Connect neutral wire Connect neutral ground wire and neutral wire Place hooked end of neutral wire (white or center) (C) of direct wire cable under center Connect neutral ground wire (E) and neutral wire (white or terminal block screw (B). Squeeze hooked center wire) (C) of power supply cord or cable under center end together.
- Page 20 Electrical Connection, 24" models (U.S.A. Only) Power Supply Cord Direct Wire Electrical Connection Options Remove terminal block cover Choose electrical connection type Power supply cord 4-wire receptacle (NEMA Type 14-30R): Go to “4-Wire Power Supply Cord Connection” section. Then, go to “Venting Requirements.” Power supply cord 3-wire receptacle (NEMA Type 10-30R): Go to “3-Wire Power Supply Cord Connection”...
- Page 21 Power Supply Cord Connection Power Supply Cord Strain Relief Attach power supply cord Attach power supply cord strain relief to strain relief Remove the screws from a 3/4" (19 mm) UL listed strain relief (UL marking on strain relief). Put the tabs of the two clamp sections (C) into the hole below the terminal block opening (B) so that one tab is pointing up (A) and the other is pointing Put power supply cord through the strain relief.
- Page 22 3-Wire Power Supply Cord Connection Connect neutral ground wire Use where local codes permit connecting cabinet-ground and neutral wire conductor to neutral wire. 3-wire receptacle 3-prong plug (NEMA type 10-30R) Spade terminals Ring terminals Remove center terminal block screw. Remove neutral ground with upturned ends wire from external ground conductor screw.
- Page 23 Direct Wire Connection Direct Wire Strain Relief Attach direct wire cable to strain relief Attach direct wire strain relief Put direct wire cable through the strain relief. The strain relief should have a tight fi t with the dryer cabinet and be in a horizontal position.
- Page 24 Connect neutral ground wire Connect remaining wires and neutral wire Place the hooked ends of the other direct wire cable wires under the outer terminal block screws (hooks facing right). Squeeze hooked ends together. Tighten screws. Tighten strain relief screw. Insert tab of terminal block cover into slot of dryer rear panel.
- Page 25 Connect neutral wire Connect neutral ground wire and neutral wire Loosen or remove center terminal block screw. Place the Remove center terminal block screw. Remove neutral ground hooked end of the neutral wire (white or center wire) of direct wire from external ground conductor screw. Connect neutral wire cable under the center screw of terminal block (hook ground wire and the neutral wire (white or center wire) of facing right).
-
Page 26: Venting
Venting Venting Requirements Exhaust hoods: Must be at least 12" (305 mm) from ground or any object that may obstruct exhaust (such as flowers, rocks, bushes, or snow). Recommended Styles: Louvered hood Box hood Acceptable Style: WARNING: To reduce the risk of fire, this dryer MUST BE EXHAUSTED OUTDOORS. -
Page 27: Plan Vent System
To cover the hole in the side, For more information, call 1-866-698-2538, or visit us one of the following plugs can be added: at www.whirlpool.com/accessories. In Canada, call 692790 (white) 1-800-688-2002 or visit us at www.whirlpoolparts.ca. -
Page 28: Install Vent System
Special provisions for mobile home installations: Vent System Chart, 27" Long Vent The exhaust vent must be securely fastened to a noncombustible Model WETLV27FW (U.S. Only) portion of the mobile home structure and must not terminate beneath the mobile home. Terminate the exhaust vent outside. -
Page 29: Connect Drain Hose
Connect Drain Hose Proper connection of the drain hose protects your fl oors from damage due to water leakage. To keep the drain hose Place drain hose in standpipe from coming off or leaking, it must be installed according to the following instructions: Drain IMPORTANT: To ensure proper installation, this procedure hose form... -
Page 30: Connect Inlet Hoses
Connect Inlet Hoses Washer must be connected to water faucets with new inlet hoses with fl at washers (not provided). Do not use old hoses. Clear water lines NOTE: Both hoses must be attached and have water fl owing to inlet valves. If you are only connecting to a cold water faucet, you must use a Y-adapter (not included). -
Page 31: Connect Vent
Connect Vent Check for leaks Connect vent to exhaust outlet (27" model shown) Connecting from front Connecting (for closet or recessed from rear area) Using a 4" (102 mm) clamp, connect vent to exhaust outlet Turn on water faucets to check for leaks. A small amount of in dryer. -
Page 32: Level Washer/Dryer
Level Washer/Dryer IMPORTANT: Level washer/dryer properly to reduce excess Tighten leveling feet (27" models) noise and vibration. Check levelness of washer/dryer Jam nut Place level here Place level here When washer/dryer is level, use a 9/16" or 14 mm open-end or adjustable wrench to turn jam nuts counterclockwise on leveling feet tightly against washer/dryer cabinet. -
Page 33: Complete Installation Checklist
In Canada Complete Installation Checklist Check that all parts are now installed. If there is an extra part, go back through the steps to see which step was skipped. Check that you have all of your tools. Dispose of/recycle all packaging materials. Keep the plastic foam for use if the washer/dryer should be transported. -
Page 34: Sécurité De La Laveuse/Sécheuse
Sécurité de la laveuse/sécheuse... -
Page 36: Exigences D'installation
Exigences d’installation Outillage et Pièces Rassembler les outils et piéces nécessaires avant de commencer l’installation. Outillage nécessaire : Outillage facultatif : Tournevis à lame plate Tournevis Phillips n° 2 Lampe de poche Seau Pièces fournies : REMARQUE : Retirer le sachet de pièces du panier de la laveuse. -
Page 37: Équipement Facultatif
Pièces nécessaires : Autres pièces : (Non fournies avec la laveuse/sécheuse) (Non fournies avec la laveuse/sécheuse) Il se peut que l’installation nécessite des pièces supplémentaires. Brides de conduit Pour commander, consulter les numéros d’appel sans frais sur Coudes d’évacuation et conduits la page arrière du Guide d’utilisation et d’entretien. -
Page 38: Exigences D'emplacement
Exigences d’emplacement Installation dans un encastrement ou un placard 48 in. 48 po (310 cm (310 cm 3" (76 mm) Front Closet Porte du placard Vue de face View door 3" Le choix d’un emplacement approprié pour la laveuse/ (76 mm) sécheuse en améliore le rendement et réduit au minimum le 24 in. -
Page 39: Dimensions/Distances De Dégagement
Dimensions/Distances de dégagement, modèles de 27" Dimensions Distances de dégagement Vue de face Distances de dégagement latéral (recommandées/minimales) " (692 mm) " (1822 mm) 1"/0" 1"/0" 1" (25 mm/0 mm) (25 mm/0 mm) (25 mm) Vue latérale " (1495 mm) 26"... - Page 40 Dimensions/Distances de dégagement, modèles de 24" Dimensions Distances de dégagement Vue de face Distances de dégagement latéral (recommandées/minimales) " (606 mm) " (1797 mm) 1" (25 mm) 1"/0" 1"/0" (25 mm/0 mm) (25 mm/0 mm) Vue latérale " (911 mm) "...
-
Page 41: Système De Vidange
Système de vidange Système de vidange au plancher Le système de vidange de la laveuse peut être installé à l’aide d’un conduit d’évacuation au plancher, un tuyau de rejet Le système de vidange au plancher nécessite un ensemble à l’égout au plancher ou mural ou un évier de buanderie. de brise-siphon (pièce numéro 285834), deux ensembles Sélectionner la méthode à... -
Page 42: Spécifications Électriques - Canada
Spécifications électriques – Canada C’est à l’utilisateur qu’incombe la responsabilité de : Contacter un électricien qualifié. S’assurer que les connexions électriques sont adéquates et conformes au Code canadien de l’électricité, C22.1 – dernière édition et à tous les codes locaux. Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter : Association canadienne de normalisation, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA. -
Page 43: Enlever La Sangle D'expédition
Enlever la sangle d’expédition (modèles de 27") Couper la sangle d’expédition Pour éviter des dommages au plancher, placer la laveuse/ sécheuse sur un carton avant de la déplacer sur le plancher. Placer la laveuse/sécheuse près de son emplacement fi nal. Couper la sangle d’expédition à... -
Page 44: Installation Des Pieds De Nivellement
Installation des pieds de Installation des pieds de nivellement – (modèles de 27") nivellement – (modèles de 24") Pour protéger le plancher, utiliser une grande pièce plate du carton d’emballage. Placer doucement la laveuse/sécheuse Préparer à installer les pieds sur le côté, sur le carton. de nivellement Installation des pieds de nivellement arrière Pousser les pieds dans les trous des coins arrière jusqu’à... -
Page 45: Évacuation
Évacuation Exigences concernant l’évacuation Clapets de décharge : Doit se situer à au moins 12" (305 mm) au-dessus du sol ou de tout objet susceptible d’obstruer l’évacuation (par exemple fleurs, roches, arbustes ou neige). Styles recommandés : Clapet à persiennes Clapet de type boîte Style acceptable : AVERTISSEMENT :... -
Page 46: Planification Du Système D'évacuation
Autres installations où le dégagement est réduit Planification du système d’évacuation Il existe de nombreux systèmes d’évacuation. Choisir le système qui convient le mieux à votre installation. Trois installations à Installations d’évacuation recommandées dégagement réduit sont illustrées. Consulter les instructions Les installations typiques consistent à... -
Page 47: Installation Du Conduit D'évacuation
Dispositions spéciales pour les maisons mobiles : Installation du conduit d’évacuation Le système d’évacuation doit être solidement fi xé à une section non combustible de la structure de la maison mobile et ne doit pas se terminer en dessous de celle-ci. Acheminer le conduit Installer le clapet d’évacuation d’évacuation vers l’extérieur. -
Page 48: Raccordement Du Tuyau De Vidange
Raccordement du tuyau de vidange Une bonne connexion du tuyau de vidange protège vos planchers contre les dommages imputables à une fuite d’eau. Placer le tuyau de vidange Pour éviter que le tuyau de vidange se détache ou fuie, l’installer dans le tuyau de rejet à... -
Page 49: Raccordement Des Tuyaux D'arrivée D'eau
Raccordement des tuyaux d’arrivée d’eau La laveuse doit être raccordée aux robinets à l’aide de tuyaux d’arrivée d’eau neufs dotés de rondelles plates (non compris). Purger les canalisations d’eau Ne pas utiliser de tuyaux usagés. REMARQUE : Les deux tuyaux doivent être fi xés et l’eau doit pénétrer dans les robinets d’arrivée d’eau. -
Page 50: Raccordement Du Conduit D'évacuation
Raccordement du conduit Placer la laveuse/sécheuse à sa position fi nale d’évacuation Panneau d’accès extérieur Panneau d’accès intérieur (modèle de 27" illustré) (modèles de 27" seulement) Raccorder le conduit d’évacuation à la bouche d’évacuation (modèle de 27" illustré) Pour un placard ou un endroit exigu : placer la laveuse/ sécheuse à... -
Page 51: Établissement De L'aplomb De La Laveuse/Sécheuse
Établissement de l’aplomb de la laveuse/sécheuse IMPORTANT : L’établissement correct de l’aplomb de la laveuse/sécheuse permet de réduire les nuisances sonores Serrer les pieds de nivellement et de limiter les vibrations. (modèles de 27") Contrôler l’aplomb de la laveuse/sécheuse Jam nut Contre- écrou Place level here... -
Page 52: Liste De Vérification Pour L'achèvement De L'installation
Liste de vérification pour l’achèvement de l’installation Vérifier que toutes les pièces sont maintenant installées. Pour tester le fonctionnement de la sécheuse, la régler S’il reste une pièce, passer en revue les différentes étapes sur un programme de séchage complet (pas un programme pour découvrir laquelle aurait été... - Page 53 Notes...
-
Page 54: Seguridad De La Lavadora/Secadora
Seguridad de la lavadora/secadora Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. -
Page 56: Herramientas Necesarias
Requisitos de instalación Herramientas y piezas Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Herramientas necesarias: Herramientas opcionales: Destornillador de hoja plana Destornillador Phillips #2 Linterna Cubeta Piezas suministradas: NOTA: Retire el paquete de piezas de la canasta de la lavadora. - Page 57 Herramientas necesarias: Piezas adicionales: (no están provistas con (no están provistas con la lavadora/ la lavadora/secadora) secadora) Su instalación puede requerir piezas adicionales. Para Abrazaderas para ducto información sobre cómo pedir, sírvase referirse a los números C odos para los ductos gratuitos ubicados en la portada de sus Instrucciones para y conductos metálicos el usuario.
-
Page 58: Requisitos De Ubicación
Requisitos de ubicación Instrucciones para la instalación empotrada o en clóset 48 in. (310 cm 3" (76 mm) Front Closet Puerta Vista View door del clóset frontal La selección de un lugar apropiado para su lavadora/secadora 3" realza el rendimiento y reduce el ruido y la posible “caminata” (76 mm) de la lavadora. -
Page 59: Espacios Libres
Dimensiones y espacios libres, modelos de 27" Dimensiones Espacios libres Vista frontal Espacios libres laterales (recomendado/mínimo) " (692 mm) " (1822 mm) 1"/0" 1"/0" 1" (25 mm/0 mm) (25 mm/0 mm) (25 mm) Vista lateral " (1495 mm) 26" Espacios libres en la parte frontal, posterior y superior (660 mm) (recomendado/mínimo) 1"/0"... - Page 60 Dimensiones y espacios libres, modelos de 24" Dimensiones Espacios libres Vista frontal Espacios libres laterales (recomendado/mínimo) " (606 mm) " (1797 mm) 1" (25 mm) 1"/0" 1"/0" (25 mm/0 mm) (25 mm/0 mm) Vista lateral " (911 mm) " Espacios libres en la parte frontal, posterior y superior (521 mm) 12"...
-
Page 61: Sistema De Desagüe
Sistema de desagüe Sistema de desagüe por el piso Se puede instalar el sistema de desagüe utilizando un desagüe por tubo vertical (en el piso o en la pared), un sistema Un sistema de desagüe por el piso requiere de un juego de desagüe por el piso o el sistema de desagüe por la tina de desviación de sifón (pieza número 285834), 2 juegos de de lavadero. -
Page 62: Requisitos Eléctricos
Requisitos eléctricos Esta lavadora/secadora ha sido manufacturada lista para ser instalada en una conexión de suministro de energía eléctrica de 3 hilos. El conductor de puesta a tierra neutro está permanentemente conectado al conductor neutral (cable blanco), dentro de la secadora. Si la secadora está instalada con una conexión de suministro eléctrico de 4 hilos, el conductor neutro de puesta a tierra se debe quitar del conector de puesta a tierra exterior (tornillo verde) y se... - Page 64 Quite el fl eje de embalaje (modelos de 27") Corte el fl eje de embalaje Para evitar daños al piso, coloque la lavadora/secadora sobre un cartón antes de moverla por el piso. Traslade la lavadora/ secadora cerca de su ubicación fi nal. Corte el fl eje de embalaje a unas 16"...
- Page 65 Instalación de las patas Instalación de las patas niveladoras – (modelos de 27") niveladoras – (modelos de 24") Para evitar daños al piso, use un pedazo de cartón grande de la caja de transporte. Coloque el centro de lavandería de costado, Prepárese para instalar las patas con cuidado, sobre el cartón.
-
Page 66: Conexión Eléctrica
Conexión eléctrica, modelos de 27" Cable de suministro de energía Cable directo Opciones de conexión Seleccione el tipo de conexión eléctrica Quite la tapa del bloque de terminal Contacto de 4 hilos (tipo NEMA 14-30R): Vaya a la sección “Conexión por cable de suministro eléctrico de 4 hilos”. - Page 67 Conexión de cable de suministro de energía Protector de cables del cable de suministro Cómo hacer la conexión de 4 hilos: de energía Cable de suministro de energía IMPORTANTE: Se necesita una conexión de 4 hilos para las Sujete el protector de cables casas rodantes y donde los códigos locales no permitan el uso del cable de suministro de energía de conexiones de 3 hilos.
- Page 68 Conecte el hilo de puesta a tierra Quite el tornillo central Quite el tornillo central del bloque de terminal (B). Conecte el hilo de puesta a tierra (F) (verde o desnudo) del cable de suministro de energía al tornillo conductor a tierra externo (A). Conecte el hilo neutro Apriete el tornillo.
- Page 69 Cómo hacer la conexión de cable directo Protector de cables para cable directo Conexión por cable directo de 4 hilos IMPORTANTE: Se necesita una conexión de 4 hilos para las casas rodantes y donde los códigos locales Sujete el protector de cables no permitan el uso de conexiones de 3 hilos.
- Page 70 Conexión por cable directo de 3 hilos Conecte el hilo neutro de puesta IMPORTANTE: Úselo donde los códigos locales permitan la a tierra y el hilo neutro conexión del conductor de tierra de la carcasa al hilo neutral. Prepare el cable de 3 hilos para la conexión directa Conecte el hilo neutro de puesta a tierra El cable del hilo directo deberá...
- Page 71 Conecte el hilo neutro Conecte el hilo neutro de puesta a tierra y el hilo neutro Coloque el extremo en forma de gancho del hilo neutro (hilo blanco o central) (C) del cable directo debajo del tornillo central Conecte el hilo neutro de puesta a tierra (E) y el hilo neutro (B) del bloque de terminal.
- Page 72 Conexión eléctrica, modelos de 24" Cable de suministro de energía Cable directo Opciones de conexión Quite la tapa del bloque de terminal Seleccione el tipo de conexión eléctrica Contacto de 4 hilos (tipo NEMA 14-30R): Vaya a la sección “Conexión por cable de suministro eléctrico de 4 hilos”.
- Page 73 Conexión de cable de suministro de energía Protector de cables del cable de suministro de energía Sujete el protector de cables Sujete el cable de suministro del cable de suministro de energía de energía al protector de cables Quite los tornillos de un protector de cables de 3/4" (19 mm) que esté...
- Page 74 Cómo hacer la conexión de 3 hilos: Cable de suministro de energía Conecte el hilo neutro de puesta a tierra y el hilo neutro IMPORTANTE: Úselo donde los códigos locales permitan la conexión del conductor de tierra de la carcasa al hilo neutral. Contacto de 3 hilos Enchufe de 3 terminales (tipo NEMA 10-30R)
- Page 75 Cómo hacer la conexión de cable directo Protector de cables para cable directo Sujete el cable directo al protector Sujete el protector de cables de cables para cable directo Haga pasar el cable directo a través del protector de cables. El protector de cables deberá...
- Page 76 Conecte el hilo neutro de puesta Conecte los hilos restantes a tierra y el hilo neutro Coloque los extremos enganchados de los otros hilos del cable directo debajo de los tornillos exteriores del bloque terminal (con los ganchos mirando hacia la derecha). Apriete y junte los extremos enganchados.
-
Page 77: Cómo Hacer La Conexión De 3 Hilos Opcional
Conecte el hilo neutro Conecte el hilo neutro de puesta a tierra y el hilo neutro Afl oje o saque el tornillo central del bloque de terminal. Saque el tornillo central del bloque terminal. Saque el hilo Coloque el extremo en forma de gancho del hilo neutro (hilo neutro de puesta a tierra del tornillo conductor a tierra blanco o central) del cable directo debajo del tornillo central externo. -
Page 78: Ventilación
Ventilación Requisitos de ventilación Capotas de ventilación: La capota de ventilación debe estar por lo menos a 12" (305 mm) de distancia del piso o de cualquier objeto que pudiese estar en el trayecto del ducto de escape (como flores, rocas, arbustos o nieve). -
Page 79: Planificación Del Sistema De Ventilación
279823. Si la lavadora/secadora ha sido ventilada anteriormente Para obtener más información, llame al 1-866-698-2538, por el lado derecho o izquierdo, puede ser convertida para o visítenos en www.whirlpool.com/accessories. ventilarse por la parte posterior usando conexiones de N° de pieza Descripciones desviación estándares. -
Page 80: Instalación Del Sistema De Ventilación
El ducto de escape deberá sujetarse fi rmemente en un lugar no infl amable de la estructura de la casa rodante y no debe terminar de largo WETLV27FW debajo de la casa rodante. El ducto de escape debe terminar en el exterior. -
Page 81: Conecte La Manguera De Desagüe
Conecte la manguera de desagüe Para proteger sus pisos de los daños ocasionados por las fugas de agua, conecte correctamente la manguera de desagüe. Coloque la manguera de desagüe Para evitar que la manguera de desagüe se salga o tenga fugas, en el tubo vertical deberá... -
Page 82: Conecte Las Mangueras De Entrada
Conecte las mangueras de entrada La lavadora debe estar conectada a los grifos de agua con mangueras de entrada nuevas y arandelas planas Despeje las líneas de agua (no provistas). No use mangueras viejas. NOTA: Deberán sujetarse ambas mangueras y tener fl ujo de agua a las válvulas de entrada. -
Page 83: Conecte El Ducto De Escape
Conecte el ducto de escape Revise si hay fugas Conecte el ducto de escape a la salida de escape (se muestra el modelo de 27") Conexión desde la parte Conexión frontal (para clóset o un desde la parte área encerrada) posterior Usando una abrazadera de 4"... -
Page 84: Nivelación De La Lavadora/Secadora
Nivelación de la lavadora/secadora IMPORTANTE: El nivelar adecuadamente su lavadora/secadora reduce el ruido y la vibración en exceso. Apriete las patas niveladoras (modelos de 27") Revise la nivelación de la lavadora/ secadora Tuerca Jam nut fi adora Ponga el nivel Place level here Place level here Ponga el nivel... -
Page 85: Lista De Control Para La Realización De La Instalación
Lista de control para la realización de la instalación Si la secadora no funciona, revise lo siguiente: Revise para cerciorarse de que todas las piezas estén instaladas. Si hay alguna pieza extra, vuelva a revisar todos • Que los controles estén fijados en una posición los pasos para ver cuál se omitió. - Page 86 Notas...
- Page 87 Notas...
- Page 88 ©2016 Whirlpool. All rights reserved. Used under license in Canada. ® ® ©2016 Whirlpool. Tous droits réservés. Emploi sous licence au Canada. W10894254B ©2016 Whirlpool. Todos los derechos reservados. Usada bajo licencia en Canadá. 12/16 ®...
