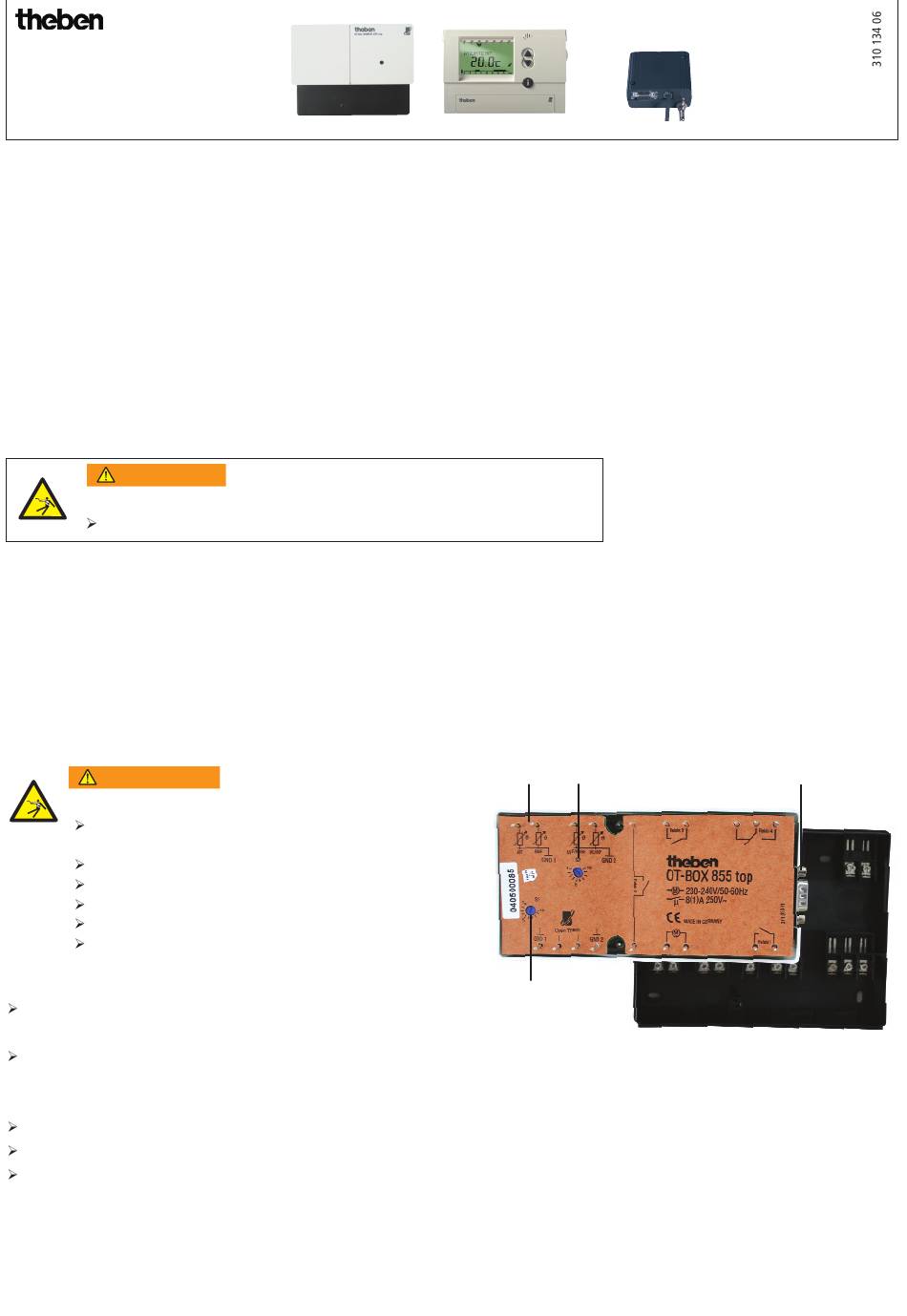

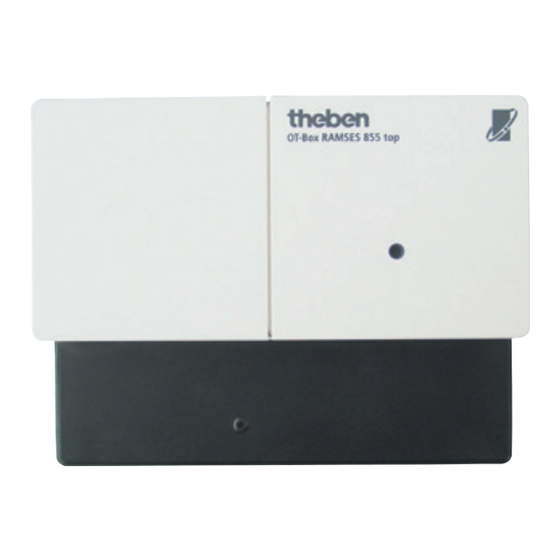

Theben OT-Box RAMSES 855 top Notice D'utilisation

O O T T - - B B o o x x R R A A M M S S E E S S 8 8 5 5 5 5 t t o o p p
N N o o t t i i c c e e d d ' ' u u t t i i l l i i s s a a t t i i o o n n
1 1 . . 0 0 U U t t i i l l i i s s a a t t i i o o n n c c o o n n f f o o r r m m e e à à l l ' ' u u s s a a g g e e p p r r é é v v u u
Le boîtier OT-Box peut être utilisé uniquement en association avec le thermostat programmable RAMSES 850 OT. L'ensemble du système est conçu pour activer
et désactiver un consommateur électrique, comme par ex. une pompe de circulation, un brûleur et/ou une vanne mélangeuse motorisée, en fonction de l'heure
et de la température ambiante avec une consommation maximale de 8(1) A. Le système doit être utilisé uniquement dans des locaux secs, dans des conditions
environnementales normales pour des locaux d'habitation. Ce système de régulation convient uniquement aux systèmes de chauffage cités ci-après. Pour une
utilisation en association avec d'autres systèmes, contacter le service après-vente de la société Theben AG.
Le respect des instructions d'utilisation et de montage est indispensable à toute utilisation conforme à l'usage prévu. Tout autre usage que celui défini est con-
sidéré comme non conforme. Le fabricant décline toute responsabilité pour les dommages qui en résulteraient.
2 2 . . 0 0 C C o o n n s s i i g g n n e e s s d d e e s s é é c c u u r r i i t t é é f f o o n n d d a a m m e e n n t t a a l l e e s s
A A V V E E R R T T I I S S S S E E M M E E N N T T
D D a a n n g g e e r r d d e e m m o o r r t t , , r r i i s s q q u u e e d d ' ' é é l l e e c c t t r r o o c c u u t t i i o o n n e e t t d d ' ' i i n n c c e e n n d d i i e e ! !
Le montage doit être effectué exclusivement par un électricien spécialisé !
• L'appareil est conçu pour être monté dans une chaufferie.
• Correspond à la classe de protection II : EN 60730-1 en cas de montage conforme, IP 20 selon EN 60529
• Correspond au type 1 B selon CEI/EN 60730-1, utilisation dans un environnement normal
• Réserve de marche : env. 4 heures après 3 jours de charge
• Utilisation uniquement dans des locaux fermés et secs
3 3 . . 0 0 R R a a c c c c o o r r d d e e m m e e n n t t / / M M o o n n t t a a g g e e
A A V V E E R R T T I I S S S S E E M M E E N N T T
D D a a n n g g e e r r d d e e m m o o r r t t , , r r i i s s q q u u e e d d ' ' é é l l e e c c t t r r o o c c u u t t i i o o n n ! !
Le montage doit être effectué exclusivement par un électricien
spécialisé !
Couper la tension !
Recouvrir ou protéger les pièces sous tension situées à proximité.
Protéger contre toute remise en marche !
Vérifier l'absence de tension !
Mettre à la terre et court-circuiter !
Fixer le socle du boîtier OT-Box RAMSES 855 top à l'aide du matériel
fourni. La face arrière fait office de gabarit de perçage (voir figure).
Fixer les câbles de raccordement de l'alimentation en tension, du bus
OT et de la sortie de relais aux bornes de raccordement du socle,
voir Affectation des contacts.
Régler l'application souhaitée via l l e e s s s s é é l l e e c c t t e e u u r r s s r r o o t t a a t t i i f f s s S S 1 1 e e t t S S 2 2 .
Emboîter la partie supérieure du boîtier et l'appareil sur le socle.
Retirer le couvercle gauche de l'appareil et fixer la partie supérieure du
boîtier sur le socle à l'aide des vis situées en-dessous.
1 1 2 2
4 4
P P a a r r t t i i e e i i n n f f é é r r i i e e u u r r e e d d u u b b o o î î t t i i e e r r O O T T - - B B o o x x
Entrées de sonde/bornes (par ex. ATF)
1 1
2 2 Sélecteur rotatif S2 pour durée du cycle, hystérésis, température de
départ max. (quelle que soit l'application choisie)
Interface pour le modem
3 3
Sélecteur rotatif S1 pour 8 applications
4 4
3 3
