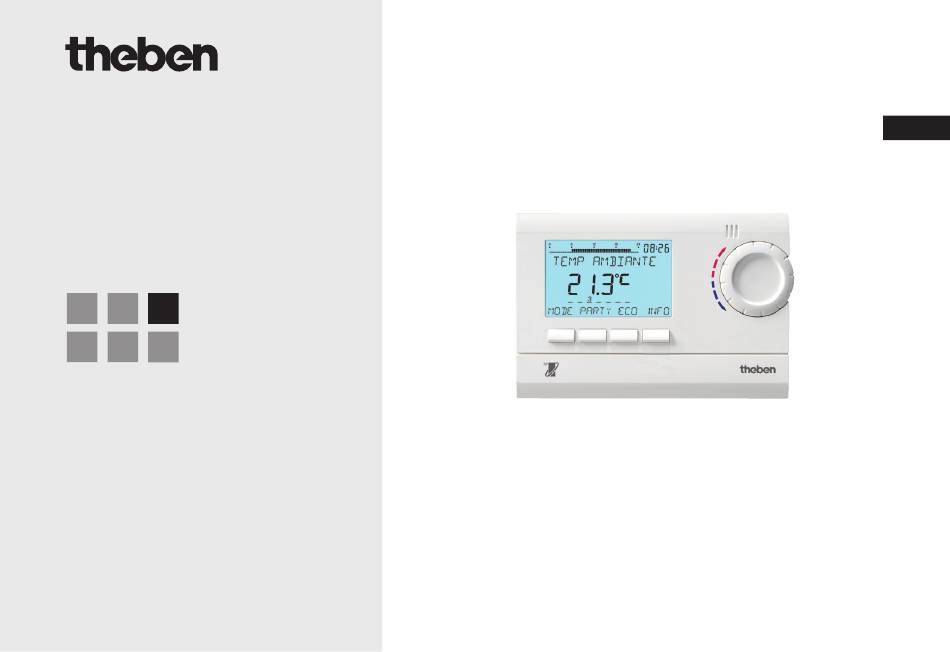

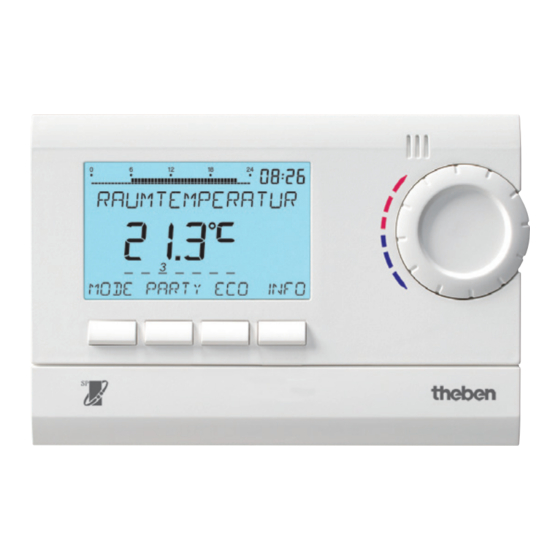

- Page 1 309365 03 RAMSES RAMSES 850 top2 OT 8509132 Notice de montage et d'utilisation Thermostat d'ambiance RAMSES 850 top2 OT...
-
Page 2: Table Des Matières
Table des matières Afficher l'horaire de commutation Effacer le programme Régler à nouveau l'eau chaude sanitaire Consignes de sécurité fondamentales Régler la langue Écran et touches Régler l'affichage Principe de fonctionnement Régler le rétro-éclairage de l'écran Raccordement/Montage/Démontage Régler le contraste Première mise en service Verrouiller le clavier Reset... -
Page 3: Consignes De Sécurité Fondamentales
Consignes de sécurité fondamentales REMARQUE Le montage doit être effectué exclusivement par un électricien spécialisé ! • L'appareil est conçu pour être monté au mur. • Correspond au type 1 selon CEI/EN 60730-1 Utilisation conforme à l'usage prévu • Le thermostat d'ambiance régule la température ambiante dans les maisons particulières, les bureaux, etc. -
Page 4: Écran Et Touches
Écran et touches Principe de fonctionnement Affichage des horai- Affichage de l'heure 1. Lire une ligne de texte res de commutation Affichage de programmés Un texte/symbole clignotant température représente une question Ligne de texte Affichage des Jours de la semaine symboles : de 1 à... -
Page 5: Raccordement/Montage/Démontage
Raccordement/Montage Montage Fixer la plaque au mur et enficher l'appareil. Respecter la hauteur de montage d'env. 1,5 m. Démontage À l'aide d'un tournevis, appuyer sur le crochet de verrouillage par le dessous et ouvrir l'appareil. -
Page 6: Raccordement
Raccordement • L'alimentation électrique du thermostat de la chaudière s'effectue via OpenTherm. • Le raccordement à deux conducteurs (OpemTherm) n'a pas de polarité, c'est-à-dire que les conducteurs peuvent être raccordés à la chaudière de façon quelconque. Raccord Appareil TO ATTENTION Générateur de chaleur Ne pas faire passer le câble du thermostat... -
Page 7: Première Mise En Service
Première mise en service Après le raccordement du thermostat, suivre les REGULATEUR instructions affichées à l'écran (voir Figure). FRANÇAIS La langue, le régulateur d'ambiance ou le régulateur ANNEE par température extérieure, la date, l'heure et MOIS la règle pour le passage à l'heure d'été/d'hiver JOUR peuvent également être réglés en sélectionnant HEURE... -
Page 8: Niveau De Commande Destiné À L'utilisateur
& Niveau de commande destiné à l'utilisateur Remarque : Après 5 s, l'ensemble de l'écran, hormis la température et l'heure, est masqué. Appuyer sur la touche INFO pour réafficher l'écran. Ce réglage peut être modifié sous OPTIONS/AFFICHAGE. Touche INFO – Afficher les réglages La touche INFO permet d'afficher le programme de température, la température TEMP EXT... -
Page 9: Touche Party
Touche PARTY – Régler la Touche ECO – Régler la fonction PARTY fonction ECO (uniquement par (uniquement par commande d'ambiance)* commande d'ambiance)* Appuyer sur la touche ECO. Appuyer sur la touche PARTY. L'écran affiche TEMP SOUHAITEE ECO 17,0 °C. L'écran affiche TEMP SOUHAITEE PARTY 23,0 °C. -
Page 10: Programmes De Température
Programmes de température Les appareils RAMSES top2 sont dotés de Effectuer des modifications à l'aide du plusieurs programmes prédéfinis. bouton de réglage – P1 Pendant le mode de régulation, vous pouvez – P2 modifier temporairement la température de – P3 consigne actuelle à... - Page 11 Valable pour toutes les programmations : La barre discontinue située en haut à gauche de l'écran indique le nombre d'entrées de menu disponibles dans le menu correspondant. Le curseur clignotant indique l'endroit où vous vous trouvez dans le menu..P1 CONFORT 1 6:20 1 2 3 4 5 6 7...
-
Page 12: Touche Mode - Modifier/Programmer Les Réglages
Touche MODE – Modifier/programmer les réglages Appuyer sur la touche MODE et sélectionner l'entrée de menu REGLAGE/SERVICE pour accéder au mode de programmation et de réglage. Sélectionner un programme prédéfini Appuyer sur la touche MODE. MODE ... -
Page 13: Mode - Réglage/Service - Aperçu
MODE – Réglage/Service – Aperçu REGLAGE/SERVICE TEMP HEURE/ PROGRAM- VACANCES OPTIONS SERVICE SOUHAITEE DATE MATION CONFORT 3 PROG P1 DEBUT LANGUE HEURE ETALON VACANCES NAGE CONFORT 2 PROG P2 ANNEE OPTIMISATION MINUTE AFFICHAGE CONFORT 1 MOIS LCD RETRO- ANNEE... -
Page 14: Les 3 Températures De Confort Peuvent Être Choisies Librement
Modifier la température sou- Régler la date/l'heure et haitée l'heure d'été/d'hiver (uniquement régulation par commande d'ambiance) V alider TEMP SOUHAITEE en appuyant sur V alider HEURE/DATE en appuyant sur OK. OK. L'écran affiche CONFORT 3. L'écran affiche HEURE. REGLAGE/SERVICE M odifier la valeur à... -
Page 15: Régler Le Programme Vacances, Etc
Régler le programme Vacances Valider VACANCES en appuyant sur OK. REGLAGE/SERVICE L'écran affiche DEBUT VACANCES. VACANCES Sélectionner successivement l'année, le mois, le jour. DEBUT VACANCES Modifier la valeur à l'aide des touches ANNEE + ou – ou du bouton de réglage. Confirmer avec OK. - Page 16 Régler la présélection de température Désactiver le programme Vacances Au cours de la période Vacances programmée, l'écran affiche VACANCES. Le régulateur ne peut être utilisé qu'après la désactivation du PROT ANTIGEL TEMP REDUIT CONFORT 1 CONFORT 2 ... mode Vacances. Valider VACANCES avec l'option Afficher/supprimer le programme Vacances OFF affichée à...
-
Page 17: Interrompre Brièvement Et Réactiver Le Programme Vacances
Programmation Interrompre brièvement et réactiver le programme Vacances Les programmes P1à P3 et ECS sont préréglés mais peuvent être modifiés ou effacés. 24 horaires Au cours de la période Vacances, le de commutation max. peuvent être programmés programme peut être interrompu, puis pour chaque programme, soit 42 en tout. -
Page 18: Reprogrammer L'horaire De Commutation
Reprogrammer l'horaire de Appuyer sur OK pour valider. commutation PROG P1 MODE – REGLAGE/SERVICE – PROGRAMMATION Valider PROGRAMMATION en appuyant sur OK. L'écran affiche p. ex. PROG P1. Valider PROG P1 en appuyant sur OK. P1 Lu-Ve P1 Sa-Di QUOTIDIEN P1 LUNDI... -
Page 19: Modifier Ou Supprimer L'horaire De Commutation
Modifier ou supprimer l'horaire de commutation PROG P1 Valider PROGRAMMATION en appuyant sur OK. EDIT L'écran affiche p. ex. PROG P1. Valider PROG P1 en appuyant sur OK. MODIFIER EFFACER A ppuyer sur la touche EDIT. L'écran affiche 6:00 6:00 MODIFIER ou EFFACER. -
Page 20: Afficher L'horaire De Commutation
Afficher l'horaire de Effacer le programme commutation V alider PROGRAMMATION en appuyant V alider PROGRAMMATION en appuyant sur OK. sur OK. À l'aide des touches + ou–, sélectionner L'écran affiche p. ex. EFFACER PROG. PROG P1 PROG P1. -
Page 21: Régler À Nouveau L'eau Chaude Sanitaire
Régler à nouveau l'eau chaude sanitaire Valider PROGRAMMATION en appuyant sur OK. À l'aide des touches <- ou ->, sélectionner ECS. Appuyer sur OK pour valider. Appuyer sur la touche NEW. P1 Lu-Ve P1 Sa-Di QUOTIDIEN P1 LUNDI --:-- --:--... -
Page 22: Régler La Langue
Régler la langue Valider LANGUE en appuyant sur OK. 1 = affichage standard : après 5 s, 12:00 21.3 °C L'écran affiche p. ex. FRANCAIS. tous les contenus de l'écran, À l'aide de touches + ou – hormis la température et REGLAGE/SERVICE ou du bouton de réglage, l'heure, sont masqués. -
Page 23: Régler Le Rétro-Éclairage De L'écran
Régler le rétro-éclairage de Régler le contraste l'écran Le rétro-éclairage peut êtreactivé ou désactivé. Le contraste de l'écran peut être réglé sur différents niveaux. V alider LCD RETRO-ECL en appuyant sur la touche OK. L'écran affiche p. ex. 0. Valider CONTRASTE en appuyant sur OK. -
Page 24: Verrouillage Des Touches
Verrouillage des touches Déverrouiller brièvement les touches Le verrouillage des touches peut être désac- L'appareil est équipé d'un verrouillage des tivé brièvement pour les programmations, etc. touches, dont l'activation et la désactivation Après la fin des modifications et le retour en sont commandées par un logiciel. -
Page 25: Régler L'erreur De Format
Régler l'erreur de format Restaurer les paramètres d'usine Pour afficher correctement les messages d'erreur, il est possible de choisir en Les réglages d'usine permettent de reconfigu- hexadécimal et décimal. rer le régulateur selon l'état à la livraison. V alider ERREUR FORMAT en appuyant sur V alider REGLAGE USINE en appuyant sur OK. -
Page 26: Niveau De Commande Destiné Au Professionnel
Niveau de commande destiné au professionnel Etalonner la température mesurée Si l'emplacement de montage est défavorable, des REGLAGE/SERVICE différences de température peuvent survenir entre SERVICE la température ambiante mesurée et effective. Cette ETALONNAGE différence peut être corrigée grâce à l'étalonnage. OPTIMISATION Valider SERVICE en appuyant sur OK. -
Page 27: Régler L'optimisation
Régler l'optimisation Avec une optimisation réglée de 5 min/K, le ther- (pas avec un mostat active la demande de chauffage plus tôt, régulation commandée par l'extérieur) soit : • Température de consigne à 06:00 --> 23 °C La fonction d'optimisation permet d'atteindre une •... -
Page 28: Régler Le Type D'appareil
Régler le type d'appareil Configurer l'entrée externe Pour le type d'appareil, vous avez le choix entre Sur le modèle RAMSES 850 top2 OT, l'entrée appareil TO ou appareil 0-10 V. externe peut être configurée pour différents capteurs externes. V alider TYPE APPAREIL en appuyant ATTENTION ! L'entrée est activée, c'est... -
Page 29: Les Options Suivantes Sont Disponibles Avec Les Capteurs/Contacts Individuels
Les options suivantes sont disponibles avec les capteurs/contacts individuels Capteur SOL : Mode 1 pas d'options, régulation de température au sol, la température au sol s'affiche à l'écran Mode 2 limitation de la température au sol, sélection de la température au sol réglable entre 20 °C et 30 °C, l'écran affiche la température ambiante : capteur de sol (907 0 321) Capteur ambiant :... -
Page 30: Extension De L'installation Avec Ot Center
Communication téléphonique : sélection de la température choisir la température sur laquelle le régulateur doit se baser lorsque la communication téléphonique est connectée. sélection de l'intervalle de temps sélectionner l'intervalle de temps jusqu'à ce que la communication téléphonique soit automatiquement coupée. -
Page 31: Configurer Le Régulateur
Configurer le régulateur REGULATEUR REGULATEUR REGULATEUR RAMSES 850 top2 OT peut être utilisé en tant que variante à commande d'ambiance (en fonction de la température ambiante) ou par température extérieure BANDE P POINT DE DEPART °C °C (en fonction de la température extérieure). -
Page 32: Régler La Courbe De Chauffage
Dans la variante à commande d'ambiance, la Régler la courbe de chauffage température ambiante de consigne peut être Sur la régulation à commande par température réglée directement. Sur la variante à com- extérieure, les points de départ et final sont mande par température extérieure ( définis. -
Page 33: Modifier Temporairement La Courbe De Chauffage
maintenue jusqu'au prochain changement de Type de Point de Point final Décalage Limite température du programme. chauf- départ de la de gel fage de la courbe de réduit Si l'un des programmes PERM CONFORT, courbe de chauffage PERM REDUIT ou PROT ANTIGEL est réglé, la chauffage courbe modifiée est maintenue jusqu'au pro- Système... -
Page 34: Régler L'influence Ambiante
Régler l'influence ambiante Activer la fonction mainte- nance Sur la régulation à commande par température extérieure, la température de départ peut être Il s'agit d'une « fonction de rappel » de la adaptée si la température ambiante s'écarte maintenance. fortement de la température de départ. V alider MAINTENANCE en appuyant Décalage de la température de départ = ∆... -
Page 35: Régler La Fonction Anti-Pollution
Régler la fonction Anti-pollution Régler les paramètres TSP (Transparent Slave Parameter) Cette fonction permet d'effectuer les mesures des émissions prescrites par la loi. Le réglage des paramètres TSP est effectué dans le menu PARAMÈTRES -> SERVICE. V alider CONTROLE ANTI-POLLUTION et Valider les PARAMÈTRES TSP en appuyant appuyer sur OK pour valider. -
Page 36: Caractéristiques Techniques/Messages D'erreur
