Anleitung_RG_AW_6536_SPK1:_
Originalbetriebsanleitung
k

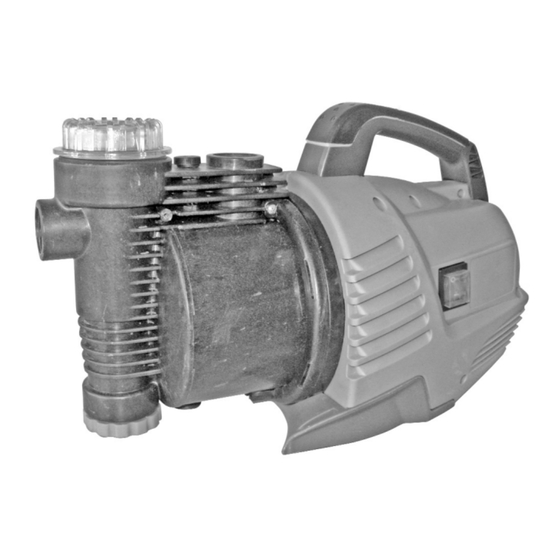

Gartenpumpe
Original operating instructions
t
Garden Pump
Mode d'emploi d'origine
p
Pompe de jardin
Istruzioni per l'uso originali
C
Pompa per giardino
Original-bruksanvisning
U
Trädgårdspump
Bf Originalne upute za uporabu
Vrtna pumpa
Originalna uputstva za upotrebu
4
Pumpa za baštu
Art.-Nr.: 41.766.50
10.11.2011
15:11 Uhr
Seite 1
I.-Nr.: 11021
6536
RG-AW

Publicité

Table des Matières
loading

Manuels Connexes pour EINHELL RG-AW 6536

Sommaire des Matières pour EINHELL RG-AW 6536

  • Page 1 Anleitung_RG_AW_6536_SPK1:_ 10.11.2011 15:11 Uhr Seite 1 Originalbetriebsanleitung Gartenpumpe Original operating instructions Garden Pump Mode d’emploi d’origine Pompe de jardin Istruzioni per l’uso originali Pompa per giardino Original-bruksanvisning Trädgårdspump Bf Originalne upute za uporabu Vrtna pumpa Originalna uputstva za upotrebu Pumpa za baštu 6536 Art.-Nr.: 41.766.50 I.-Nr.: 11021...
