5.9.3. Réglage de la compensation du couple 1
(1) Sélection du réglage 1 de la compensation du couple
Le réglage de la compensation du couple peut s'effectuer à partir des signaux analogiques, des communications séries
ou du boîtier de commande. L'utilisateur peut sélectionner chacune de ces options.
Point d'entrée
Données de réglage
de réglage
Analogique
Réglage de la compensa-
tion du couple analogique 1 entrée analogique.
Série
Réglage de la compensa-
tion du couple en série 1
Boîtier
Réglage de la compensa-
tion du couple 1
(2) Séquence de sélection de réglage de la compensation du couple 1
Vous trouverez ci-dessous la séquence du réglage de la compensation du couple 1.
Régl. comp. couple
analog. 1(C07-9)
Régl. comp. couple comm.
série 1
Régl. comp.
coupl. pan. cde 1
(B13-2)

5.9.4. Fonction de limit de couple

(1) Sélection de réglage de limite du couple
La limite du couple peut être définie indépendamment, à la fois pour le contrôle de la vitesse (mode ASR) ou le contrôle
du couple (mode ACR) et pour l'état du système ou de régénération. Si le VAT2000 est arrêté par un signal d'arrêt
d'urgence (EMS), la limite de régénération est fixée via le paramètre A10-5.
Vous trouverez ci-dessous les paramètres utilisés dans la fonction de limiteur de couple.
A10-3 : Réglage de la limite du couple moteur ASR
A10-4 : Réglage de la limite du couple régénératif ASR
A10-5 : Réglage de la limite du couple régénératif d'arrêt d'urgence
A11-2 : Réglage de la limite du couple moteur ACR
A11-3 : Réglage de la limite du couple régénératif ACR
La valeur des limites reprises ci-dessus peut être réduite par des réglages externes. La valeur finale de la limite s'obtient
en multipliant la limite sélectionnée ci-dessus par le rapport de réduction.
Ce réglage de la compensation du couple peut s'effectuer à partir d'une
Ce réglage du couple peut s'effectuer à partir d'un ordinateur ou d'un
automate avac transmission série.
Une option d'interface série de type U2KV23SL0 est requise.
Ce réglage de la compensation du couple peut s'effectuer via le paramètre
(B13-0).

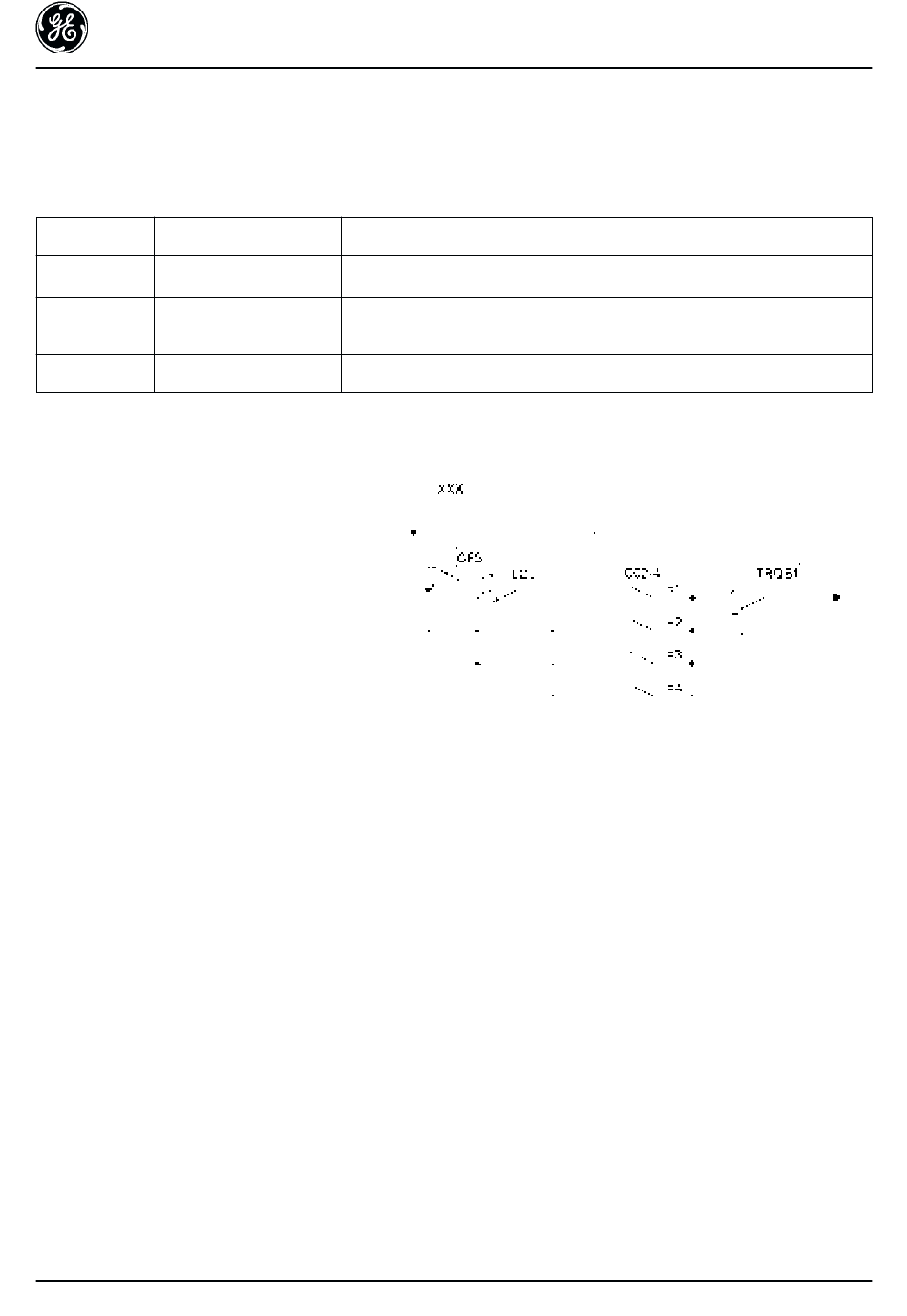

Fig. 5-11 Sélection de réglage de polarisation du couple 1
Explication
Fonctions pouvant être activées/désactivées
(On/Off) à partir des bornes
68
VAT2000
Réglage
polarisation
couple
