B17-0~3
Point moyen V/f

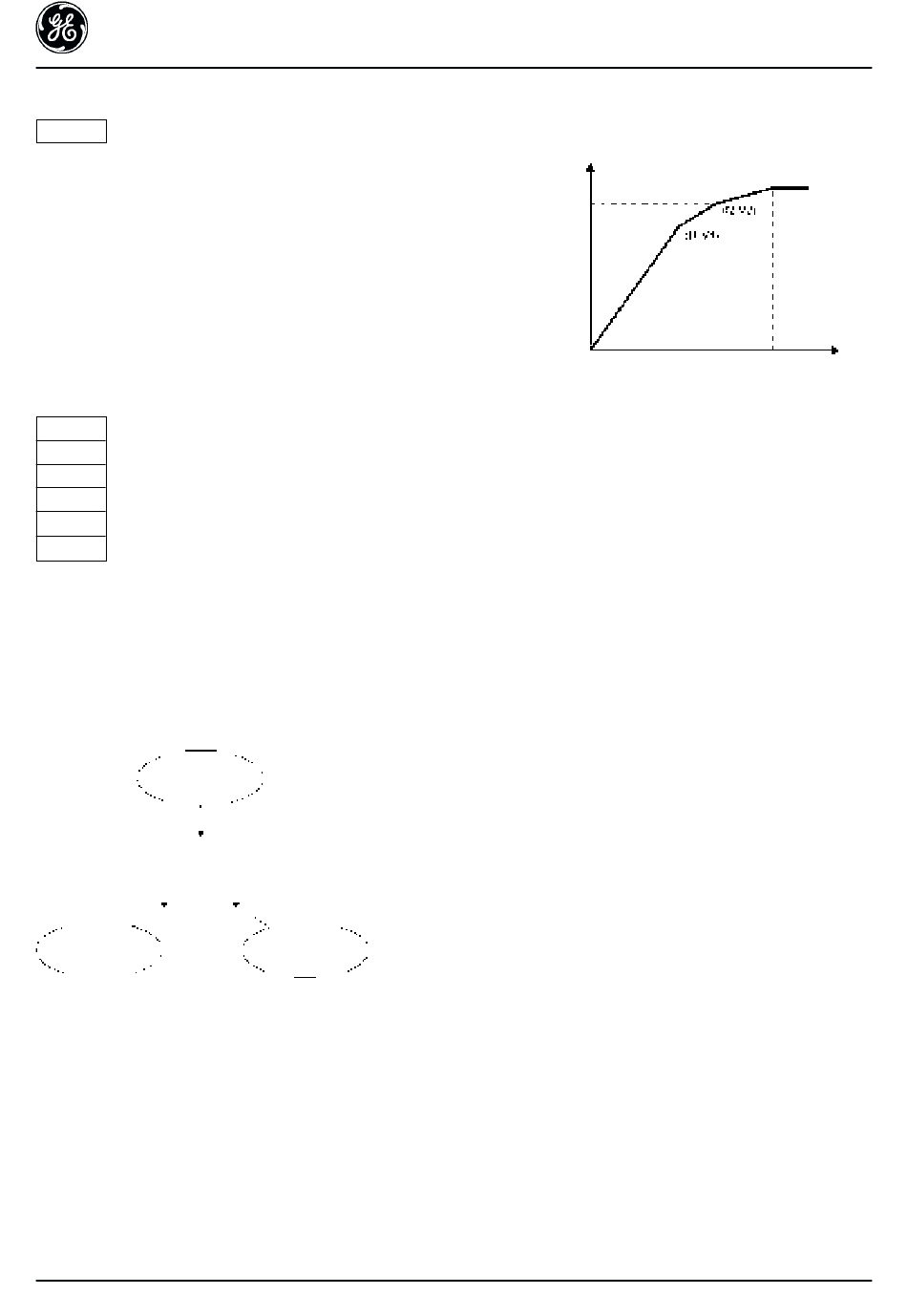

Une caractéristique V/f (voir schéma de droite)
peut être obtenue pour des moteurs ayant des
caractéristiques V/f particulières.
Remarque Définissez-le de manière à ce que F1 H F2 H
Fréquence de base (B00-5) et V1 H 2.
B18-0
Limite de courant de surcharge
B18-1,2
Voir page suivante
B18-3
Gain de limite de courant de surcharge
B18-4
Gain de stabilisation actuelle
B18-5
Gain de prévention de déclenchement par surintensité
B18-6
Constante de temps de prévention de blocage par surintensité
La limite de courant de surcharge est une fonction qui réduit la fréquence de sortie et supprime le courant de
manière à ce que le courant du moteur n'excède pas la valeur de réglage de ce paramètre lors le démarrage ou
du fonctionnement continu. Le réglage utilise le courant nominal du moteur (B00-6) comme 100%.
Définissez (150%) comme valeur par défaut.
(Remarque) Définissez une valeur plus importante que le courant magnétisant du moteur.
La fonction de limite de courant de surcharge comprend les trois blocs de commande suivants.
Fonct. limite vect.
de cour. surch.
Fonct. limite de
cour. surch.
Contrôle
stabilisation
courant
Remarque La fonction de limite de courant de surcharge est toujours valide même si l'autoréglage a été exécuté.
(1) Fonction de limite vectorielle de courant de surcharge
Celle-ci utilise le courant de surcharge comme un vecteur et génère
instantanément un vecteur suppresseur de tension pour éliminer le
courant. La réponse est ajustée avec le gain de limite de courant de
surcharge. (B18-3).
Définissez normalement (0.25) la valeur par défaut.
Si la valeur du réglage est augmentée, la réponse est plus rapide
mais il se peut que le fonctionnement soit instable.
(2) Contrôle de stabilisation de courant
Ce contrôle supprime les changements brusques pendant la
suppression du courant de surcharge en contrôlant la fréquence de
Contrôle
sortie. La réponse est ajustée avec le gain de stabilisation de
compensation
courant de surcharge (B18-4).
fréquence
Définissez normalement (0.25) la valeur par défaut.
Si la valeur du réglage est augmentée, la vibration du couple en est
réduite mais il se peut que le fonctionnement soit instable.
(3) Contrôle de compensation de fréquence
Ce contrôle réinjecte la tension supprimée avec la fonction de limite
vectorielle de courant de surcharge dans la commande de
fréquence et empêche la rupture. La réponse est ajustée avec le
gain de prévention de blocage par surintensité (B18-5) et avec la
constante temps de prévention de blocage par surintensité (B18-6).
Définissez normalement (B18-5 = 100, B18-6 = 100) les valeurs par
défaut.
Si la valeur de réglage du gain (B18-5) est augmentée ou si la valeur
de la constante temps (B18-6) est réduite, la réponse est plus
rapide mais il se peut que le fonctionnement soit instable.
Tension
100%
B17-1
B17-3
121
VAT2000
Fréquence
B17-2 B17-0
B00-5
Fréq.
de base
