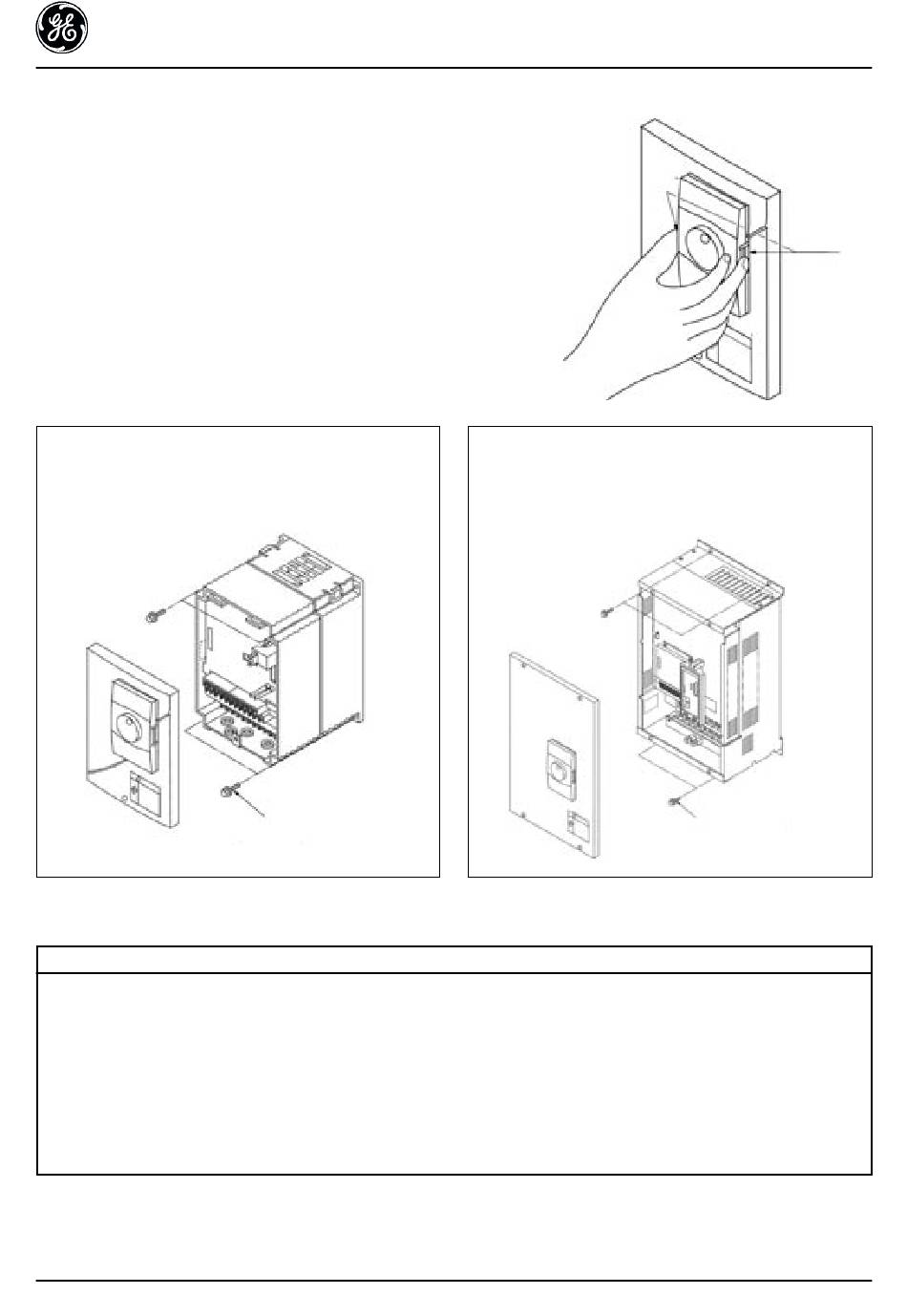

2.2. Installation

L'installation et le câblage pour des systèmes de type N15K0, H18K5 et
plus petits, ainsi que le câblage pour des systèmes de type N18K5, X22K0
et plus grands sont réalisés sans le capot de protection avant.
Avant de retirer le capot de protection avant, veillez à enlever le boîtier de
commande de l'unité. Si le cache de protection avant est enlevé et pas le
boîtier de commande, ce dernier pourrait tomber et être endommagé.
Pour enlever le boîtier de commande, appuyez vers l'intérieur sur les
loquets gauches et droits et ôtez le boîtier comme indiqué sur le schéma
de droite.
Lorsque l'installation et les travaux de câblage sont terminés, installez
d'abord le capot de protection avant et ensuite le boîtier de commande.
Assurez-vous alors que les loquets gauches et droits du panneau de
commande sont bien fixés.
N15K0, X18K5 et plus petits
Fixez le VAT2000 sur 4 côtés. Notez que les trous de
fixation sont entaillés. Enlevez le capot de protection
avant et câblez le circuit principal et le bornier de
commande
2.3. Précautions pour l'alimentation et le câblage du moteur
• Veillez à COUPER l'alimentation du dispositif avant de commencer le câblage.
Le manquement à cette recommandation peut causer des électrocutions ou des incendies.
• Procédez à la mise en place de prises de terre conformément aux normes du pays dans lequel le variateur est installé.
Le manquement à cette recommandation peut causer des électrocutions ou des incendies.
• Le câblage doit toujours être réalisé par un électricien qualifié.
Le manquement à cette recommandation peut causer des électrocutions ou des incendies.
• Veillez à toujours fixer le dispositif avant de commencer le câblage.
Le manquement à cette recommandation peut causer des électrocutions ou des blessures.
• Installez un disjoncteur, type boîtier moulé, adapté à la capacité d'alimentation du variateur.
Le manquement à cette recommandation peut causer des incendies.
Boulons d'installation du
VAT2000 (4 boulons au total)
Fig. 2.2
N18K5, X22K0 et plus grands
Fixez le VAT2000 sur 4 côtés. Notez que les trous de
fixation sont entaillés. Les équipements pèsent plus de
25 kg, il est conseillé la présence de deux personnes.
DANGER
11
VAT2000
Loquets
Boulons d'installation du
VAT2000 (4 boulons au total)
Fig. 2.3
