fr Instructions de montage

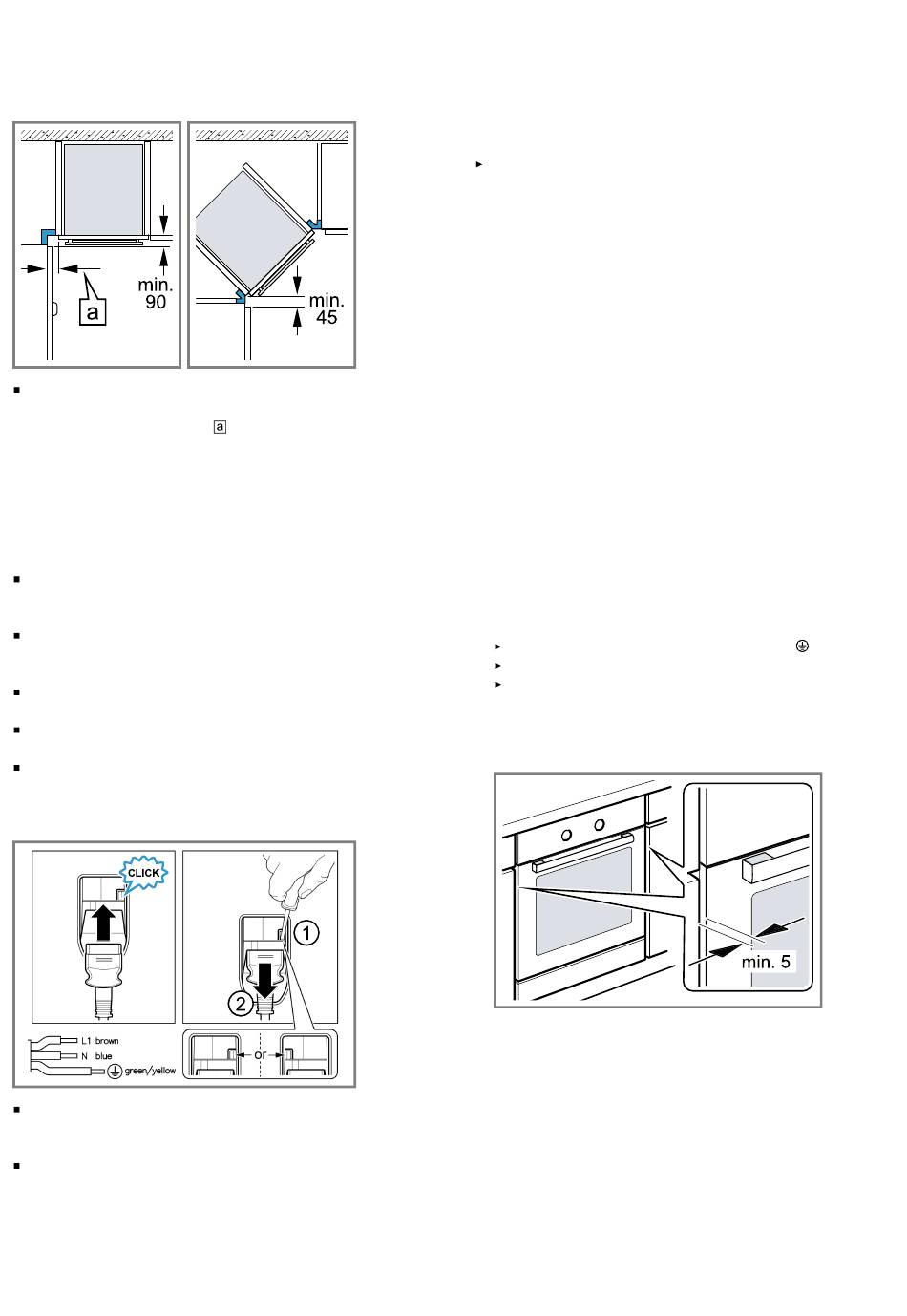

19.6 Installation dans un angle
Observez les dimensions d'installation et les instructions
d'installation lors de l'installation dans un angle.
Afin de pouvoir ouvrir la porte de l'appareil, respectez
les dimensions minimales en cas d'installation dans
un angle. La dimension
la façade du meuble et de la poignée.
19.7 Raccordement électrique
Respectez les présentes consignes pour pouvoir effec-
tuer le branchement électrique de l'appareil en toute sé-
curité.
L'appareil est conforme à la classe de protection I et
ne peut utilisé qu'avec une prise à conducteur de pro-
tection.
La protection par fusible doit s'effectuer conformé-
ment à l'indication de puissance figurant sur la
plaque signalétique et aux prescriptions locales.
Pour tous les travaux de montage, l'appareil doit être
hors tension.
L'appareil doit uniquement être raccordé au moyen
du cordon d'alimentation secteur fourni.
Le cordon d'alimentation secteur doit être connecté
au dos de l'appareil jusqu'à ce que vous entendiez un
clic. Un cordon d'alimentation secteur de 3 m est en
vente auprès du service après-vente.
Le cordon d'alimentation secteur doit uniquement être
remplacé par un cordon d'origine. Celui-ci est dispo-
nible auprès du service après vente.
L'encastrement doit garantir la protection contre les
contacts accidentels.
28
dépend de l'épaisseur de
Raccorder électriquement l'appareil avec une
fiche de contact de sécurité
Remarque : L'appareil doit uniquement être raccordé à
une prise avec fiche de contact de sécurité installée de
manière réglementaire.
Insérez la fiche sur la prise de courant de sécurité.
Si l'appareil est encastré, la fiche du cordon d'alimen-
tation secteur doit être librement accessible ou, si un
accès libre est impossible, un dispositif de sectionne-
ment doit être installé dans l'installation électrique
fixe, conformément aux réglementations d'installation.
Raccorder l'appareil électriquement sans fiche
de contact de sécurité
Remarque : Seul du personnel qualifié et agréé peut
raccorder l'appareil. En cas de dommages dus à un
raccordement incorrect, il n'y a aucun droit à la garantie.
Un dispositif de sectionnement doit être intégré dans
l'installation électrique fixe, conformément aux prescrip-
tions d'installation.
Identifiez le conducteur de phase et le conducteur
1.
neutre dans la prise de raccordement.
L'appareil risque d'être endommagé en cas de rac-
cordement incorrect.
Effectuez le raccordement selon le schéma de rac-
2.
cordement.
Pour la tension, reportez-vous à la plaque signalé-
tique.
Raccordez les fils du cordon d'alimentation secteur
3.
conformément au code de couleur :
vert-jaune : conducteur de protection
bleu = (neutre) conducteur neutre
marron = phase (conducteur externe)
19.8 Installer l'appareil
Poussez l'appareil jusqu'au fond et centrez-le.
1.
