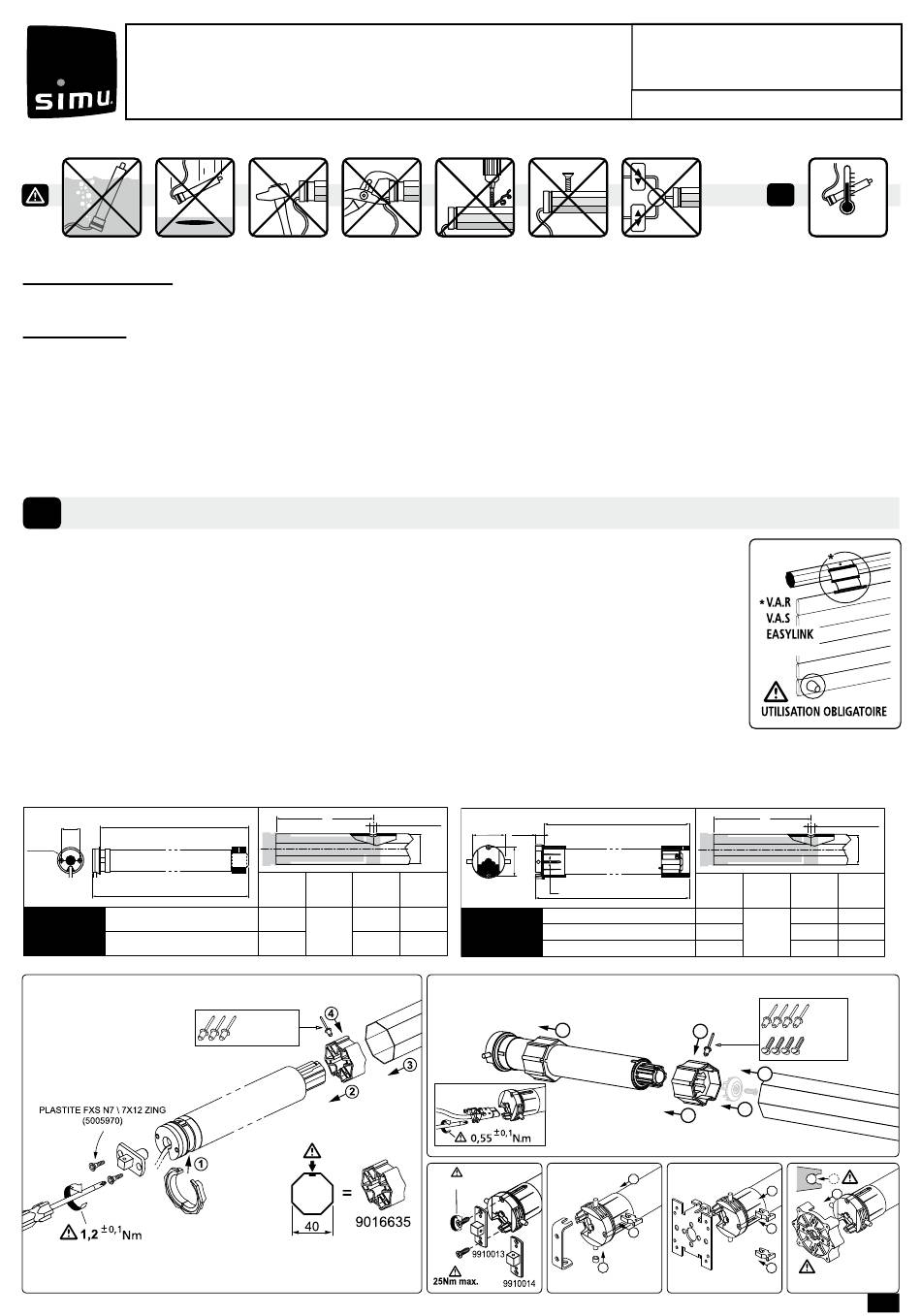

Simu T3.5 AUTO Notice Originale

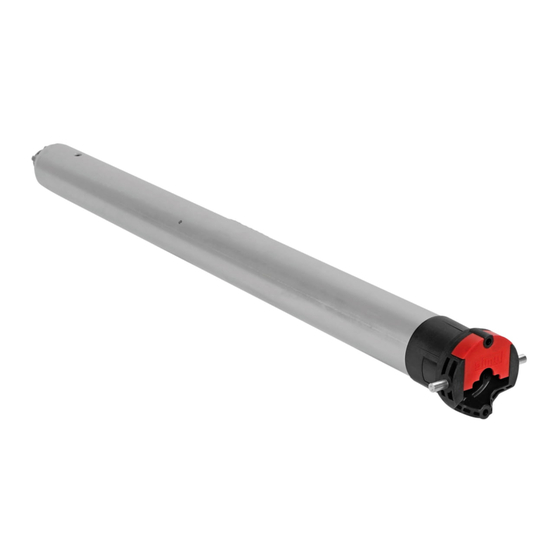

T3.5 AUTO / T5 AUTO
230V ˜
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Cette notice s'applique à toutes les motorisations T3.5 AUTO / T5 AUTO dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application : Les motorisations T3.5 AUTO / T5 AUTO sont conçues pour motoriser tous types de volets roulants équipés de butées et de
liens rigides. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation du produit motorisé une
fois installé respecte les normes en vigueur dans le pays de mise en service comme notamment la norme sur les volets roulants EN13659.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans cette notice,
respecter également les consignes détaillées dans le document joint Consignes de sécurité. La motorisation doit être installée par un professionnel
de la motorisation et de l'automatisation de l'habitat, conformément aux instructions de SIMU et à la réglementation applicable dans le pays de mise
en service. Toute utilisation de la motorisation hors du domaine d'application décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des
instructions figurant dans cette notice et dans le document joint Consignes de sécurité, toute responsabilité et garantie de SIMU. L'installateur
doit informer ses clients des conditions d'utilisation et de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation et de
maintenance, ainsi que le document joint Consignes de sécurité, après l'installation de la motorisation. Toute opération de Service Après-Vente sur
la motorisation nécessite l'intervention d'un professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation
de la motorisation ou pour obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
1
Installation
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de
l'habitat réalisant l'installation de la motorisation:
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
T3.5 AUTO : Le câble de moteur T3.5 AUTO n'est pas démontable. S'il est endommagé, retourner la
motorisation au SAV.
T5 AUTO : Le câble du moteur T5 AUTO est démontable. S'il est endommagé, le remplacer à l'identique.
Le raccordement du câble au moteur doit être réalisé par du personnel qualifié. Le connecteur doit être
monté sans endommager les contacts. La continuité de terre doit être assurée.
Préconisations : Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne
pas surdimensionner le moteur. Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les
accessoires, s'adresser au fabricant de volet roulant ou à SIMU.
Perçage du tube :
L1
29
Ø38,2
IP 44
L2
T3.5 AUTO 4.16
230V 50Hz 9.16 - 13.10
˜
Montage T3.5 AUTO
50Hz
A
4 x ØB / 90°
A ØB L1
(mm) (mm) (mm)
448 471
4.2
483 506
Ø4 x 10 / 120°
ACIER
55 22,8
37
min.
48*
L2
4
(mm)
* 35 Nm max.
6.17 - 10.17
485
T5 AUTO
15.17
520
230V 50Hz
˜
20.17 - 25.17 - 35.17
Montage T5 AUTO
1
5.3 Nm max
FR- NOTICE ORIGINALE
5052442E
OCTOEASY
A
L1
IP 44
A ØB
L2 (mm) (mm)
485
5
505
659
5
4
3
2
2
1
2
3
1 2
i
-20°C / +60°C
4 x ØB / 90°
47
min.
L1 L2
(mm) (mm)
498 521
518 541
672 695
Ø4,8 x 10
ACIER
Ø5 x 10
1
35 N.m max.
FR
1/2
