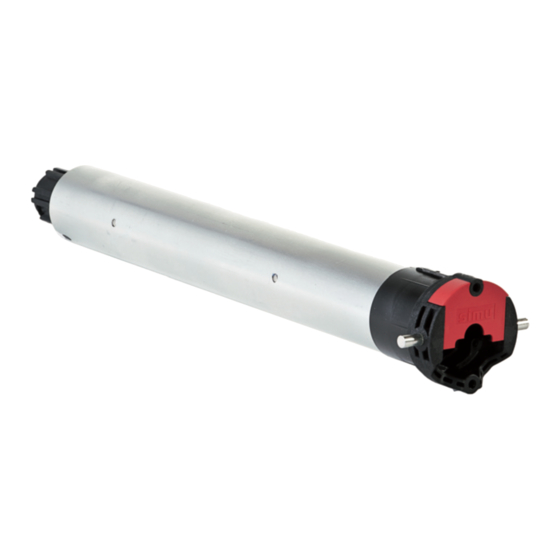

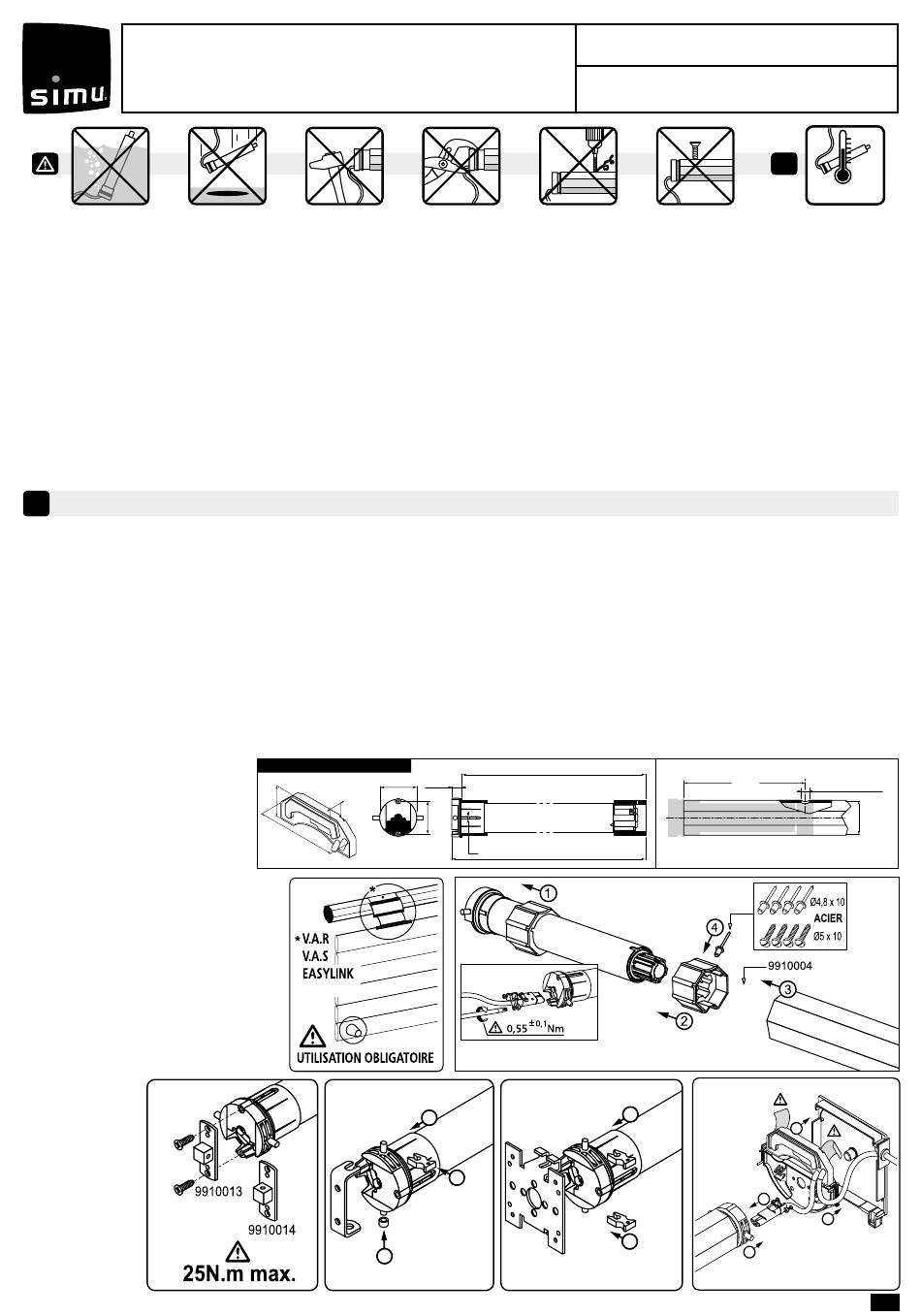

Cette notice s'applique à toutes les motorisations T5 AUTO SHORT Hz dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application : Les motorisations T5 AUTO SHORT Hz sont conçues pour motoriser tous types de volets roulants équipés de
butées et de liens rigides. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation,
du produit motorisé une fois installé, respecte les normes en vigueur dans le pays de mise en service comme notamment la norme sur
les volets roulants EN13659.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites
dans cette notice, respecter également les consignes détaillées dans le document joint «Consignes de sécurité». La motorisation
doit être installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux instructions de SIMU
et à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application
décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint
«Consignes de sécurité», toute responsabilité et garantie de SIMU. L'installateur doit informer ses clients des conditions d'utilisation
et de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint
«Consignes de sécurité», après l'installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite
l'intervention d'un professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la
motorisation ou pour obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
Installation
1
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réalisant
l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur est démontable. S'il est endommagé, le remplacer à l'identique. Le raccordement du câble au moteur doit
être réalisé par du personnel qualifié. Le connecteur doit être monté sans endommager les contacts. La continuité de terre
doit être assurée.
Préconisations : Respecter une distance minimum de 20 cm entre deux moteurs T5 AUTO SHORT Hz. Respecter une
distance minimum de 30 cm entre un moteur T5 AUTO SHORT Hz et un émetteur Hz. L'utilisation d'un appareil radio utilisant
la même fréquence (433,42MHz) peut dégrader les performances de ce produit (ex.: casque radio Hi-Fi). Pour obtenir des
renseignements sur la compatibilité du moteur avec le volet roulant et avec les accessoires, s'adresser au fabricant de volet
roulant ou à SIMU.
Perçage du tube :
Montage :
T5 AUTO SHORT Hz
(230V~50Hz)
T5 AUTO SHORT Hz 06/17
55
24
45
120
* 35 Nm max.
OCTOEASY
1
364
22,8
IP44
48*
4
387
2
3
FR- NOTICE ORIGINALE
5057768E
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux
BP71 - 70103 Arc-Les-Gray CEDEX
RCS GRAY B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
i
351
1
3
2
4
-20°C / +60°C
4 x Ø5 / 90°
47
min.
2
1
1 / 4
