Guide d'installation Danfoss Link™ HC
4.5
4.5 Entrée pour choix chauffage/rafraîchissement
• Raccordez un contact externe (ON/OFF) aux bornes pour le chauffage et rafraîchisse-
ment (entrée 3) (fig. 13). Lorsque le contact est fermé (ON), le système passe de chauf-
fage à rafraîchissement.
• Fixez le câble (fig. 14).
Remarque ! Lorsque le système est en mode rafraîchissement, la sortie du thermo moteur
s'active (ON pour les thermo moteurs NF/OFF pour les thermo moteurs NO) lorsque la tempéra-
ture d'une pièce dépasse le point de consigne.
Lorsque le système est en mode rafraîchissement, il est recommandé d'installer un capteur de
point de rosée.
4.6

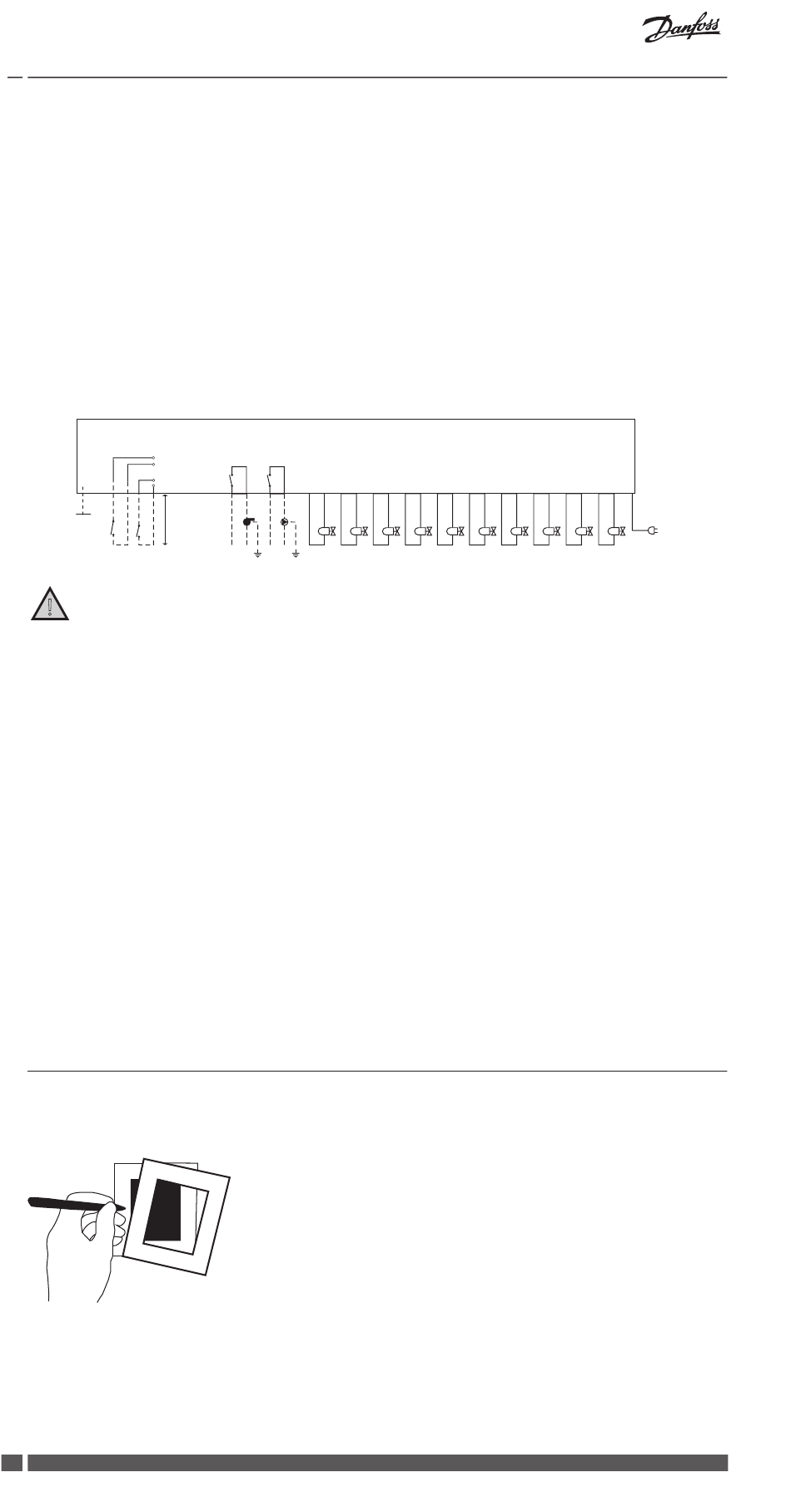

Câblage
Entrée
Antenne
externe
4.7
Alimentation électrique
Connectez tous les thermo moteurs (TWA) avant de raccorder l'unité au secteur !
!
Lorsque tous les thermo moteurs, les commandes de pompe et de chaudière et les autres
entrées sont installés, raccordez la prise d'alimentation du Danfoss Link™ HC à une alimen-
tation électrique 230 V. Le Danfoss Link™ HC est prêt désormais à être ajouté au Danfoss
Link™ CC.
Remarque ! Si ce n'est pas la prise fournie qui est utilisée pour l'installation, assurez-vous que
les raccordements sont conformes à la réglementation en vigueur.
4.8
Antenne externe CF-EA
L'antenne externe CF-EA assure le relais du signal dans les zones où aucune transmis-
sion n'est possible (à travers un grand bâtiment, une construction lourde ou une barrière
métallique par exemple si le Danfoss Link™ HC est placé dans une armoire ou un boîtier en
métal).
• Retirez le cache plastique sur le Danfoss Link™ HC (fig. 15).
• Raccordez l'antenne externe CF-EA (fig. 16).
• Placez l'antenne externe CF-EA de l'autre côté de l'obstacle en vous éloignant du
Danfoss Link™ HC.
5. Configuration
5.1
Ajout de Danfoss Link™ HC dans le système
Remarque ! L'ajout de Danfoss Link™ HC dans un système se fait à partir de Danfoss Link™ CC.
Pour de plus amples informations, reportez-vous aux instructions correspondantes.
Important !
• Le Danfoss Link™ HC doit être ajouté au réseau comme unité de service. Pour des instructions
supplémentaires sur l'intégration d'un réseau, reportez-vous à la rubrique plus d'informa-
tions du guide d'installation du Danfoss Link™ CC.
• Ajoutez tous les répétiteurs (CF-RU) dédiés AVANT d'ajouter le Danfoss Link™ HC au réseau sans fil.
6
06/2013
Relais
Entrée 1
Entrée 2
Entrée 3
3 m max.
L N
L N
•
Retirez le couvercle avant du Danfoss Link™ CC en tirant
légèrement près des coins du couvercle.
•
Appuyez sur le bouton SETUP pendant 3 secondes pour
accéder à la partie dédiée au service.
Sorties thermo moteur
1
2
3
4
5
VIFZL404
6
7
8
9
10
Danfoss Heating Solutions
230 V~
50 Hz
