Retrait et installation de composants
REMARQUE :
En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être
différentes de votre ordinateur.
Outils recommandés
Les procédures dans ce document peuvent nécessiter les outils suivants :
● Tournevis cruciforme n° 0
● Tournevis cruciforme nº 1
● Tournevis Torx 5 (T5)
● Pointe en plastique
Liste des vis
REMARQUE :
Lors du retrait des vis d'un composant, il est recommandé de noter leur type, leur nombre, puis de les placer dans une
boîte de stockage. Cela permet de vous assurer que le nombre et le type corrects de vis spécifiques sont réutilisés lors de la remise en
place du composant.
REMARQUE :
Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n'y restent pas collées lors de la
remise en place du composant.
REMARQUE :
La couleur des vis peut varier en fonction de la configuration commandée.

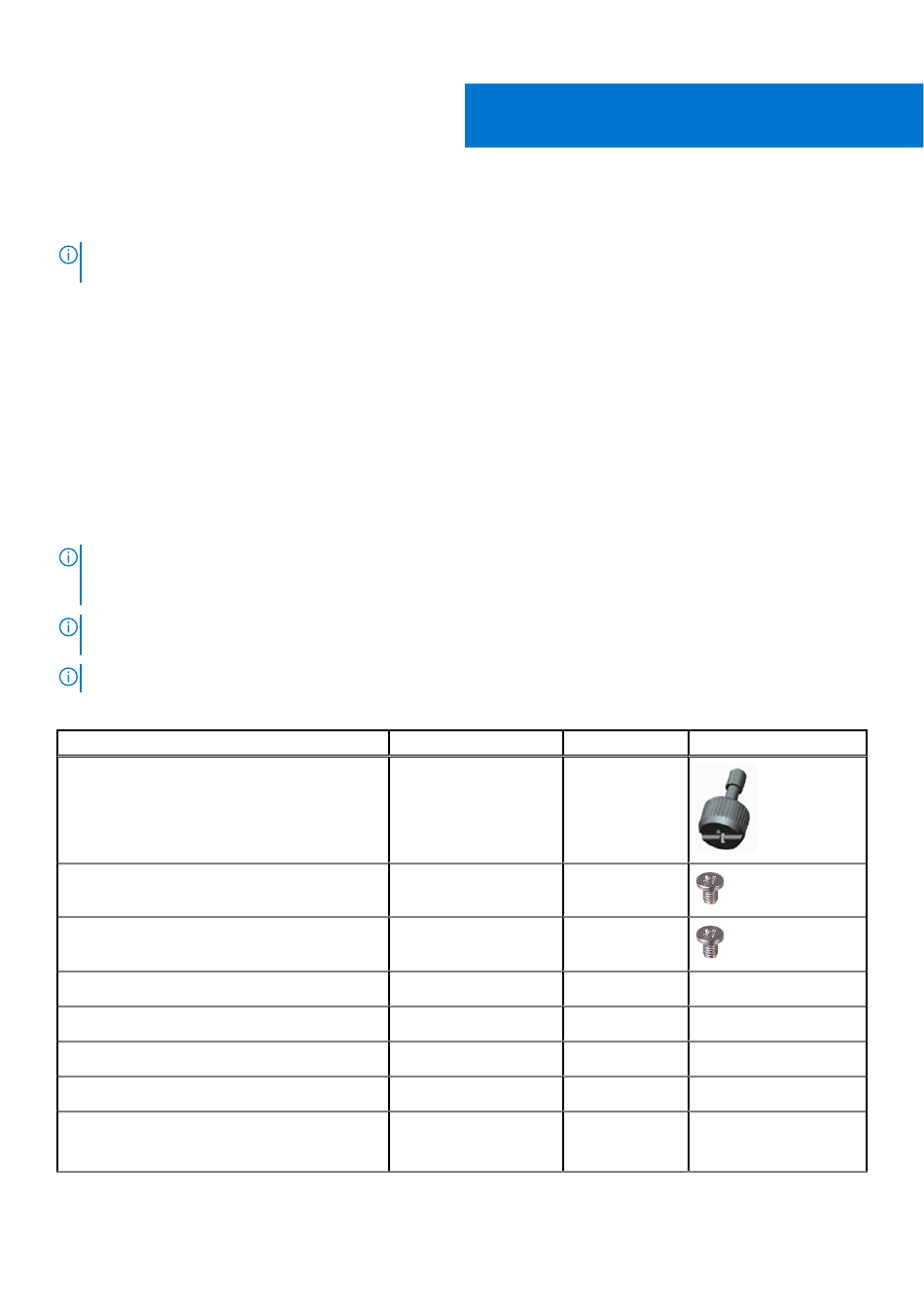

Tableau 1. Liste des vis
Composant
Panneau latéral
Disque SSD M.2 2230/2280
Support de la carte WLAN
Dissipateur de chaleur
Module d'E/S en option (type-C)
Modules d'E/S en option (HDMI/VGA/DP)
Module d'E/S en option (série)
Antenne interne
Type de vis
Quantité
6x32 (vis moletée)
1
M2x3,5
1
M2x3,5
1
M3x25 (vis imperdables)
3
M2x3
2
M2x3
2
M2x5
2
M3x3MM
1
Vis imperdable (en option)
1
Retrait et installation de composants
2
11
