©2023 Lennox Industries Inc.
Dallas, Texas, États-Unis
CE MANUEL DOIT RESTER EN POSSESSION
DU PROPRIÉTAIRE DE L'APPAREIL POUR
RÉFÉRENCE ULTÉRIEURE.
Généralités
Ce climatiseur extérieur ML17XC1 équipé d'un serpentin tout
en aluminium est conçu pour être utilisé avec du réfrigérant
HFC-410A uniquement. Cette unité doit être installée avec un
ventilo-convecteur ou un serpentin intérieur approuvé. Pour
connaître les systèmes appariés certifiés par l'AHRI et les
classements élargis, visitez le site www.LennoxPros.com.
Ces instructions contiennent des directives générales, mais n'ont
aucunement vocation à supplanter les codes locaux. Consultez
les organismes compétents avant l'installation.
AVIS !
Les informations relatives à la charge sont indiquées
sur l'autocollant de la procédure de charge situé sur le
panneau d'accès de l'appareil. Pour des informations
plus détaillées, reportez-vous au manuel d'installation et
d'entretien disponible sur LennoxPros.com ou contactez le
service d'assistance technique au 800-453-6669.
ÉTAPE 1– INSTALLATION DE L'UNITÉ – Dégagements
Voir REMARQUES
Voir
REMARQUES
Voir REMARQUES
AVIS : Des applications spécifiques peuvent nécessiter un ajustement des dégagements d'installation indiqués afin de protéger l'appareil contre
les dommages physiques ou d'éviter des conditions qui limitent l'efficacité du fonctionnement. (Exemple : Il peut être nécessaire d'augmenter les
dégagements pour éviter que la neige ou la glace ne tombe sur le dessus de l'appareil. Des dégagements supplémentaires peuvent également
être nécessaires pour empêcher la recirculation de l'air lorsque l'appareil est installé sous une terrasse ou dans un autre espace restreint.)
REMARQUES -
Un dégagement d'entretien de 30 po (762 mm) doit être prévu sur l'un des côtés
adjacent au boîtier de contrôle.
Le dégagement sur l'un des trois autres côtés doit être de 36 po ( 914 mm).
Le dégagement sur l'un des deux autres côtés doit être de 12 po (305 mm)
Voir
REMARQUES
et le dégagement sur le dernier côté doit être de 6 po (152 mm).
Un dégagement de 24 po doit être prévu entre deux unités adjacentes.
Un dégagement de 48 po (1 219 mm) est nécessaire au-dessus de l'unité.
BOÎTIER DE
CONTRÔLE
FIGURE 1

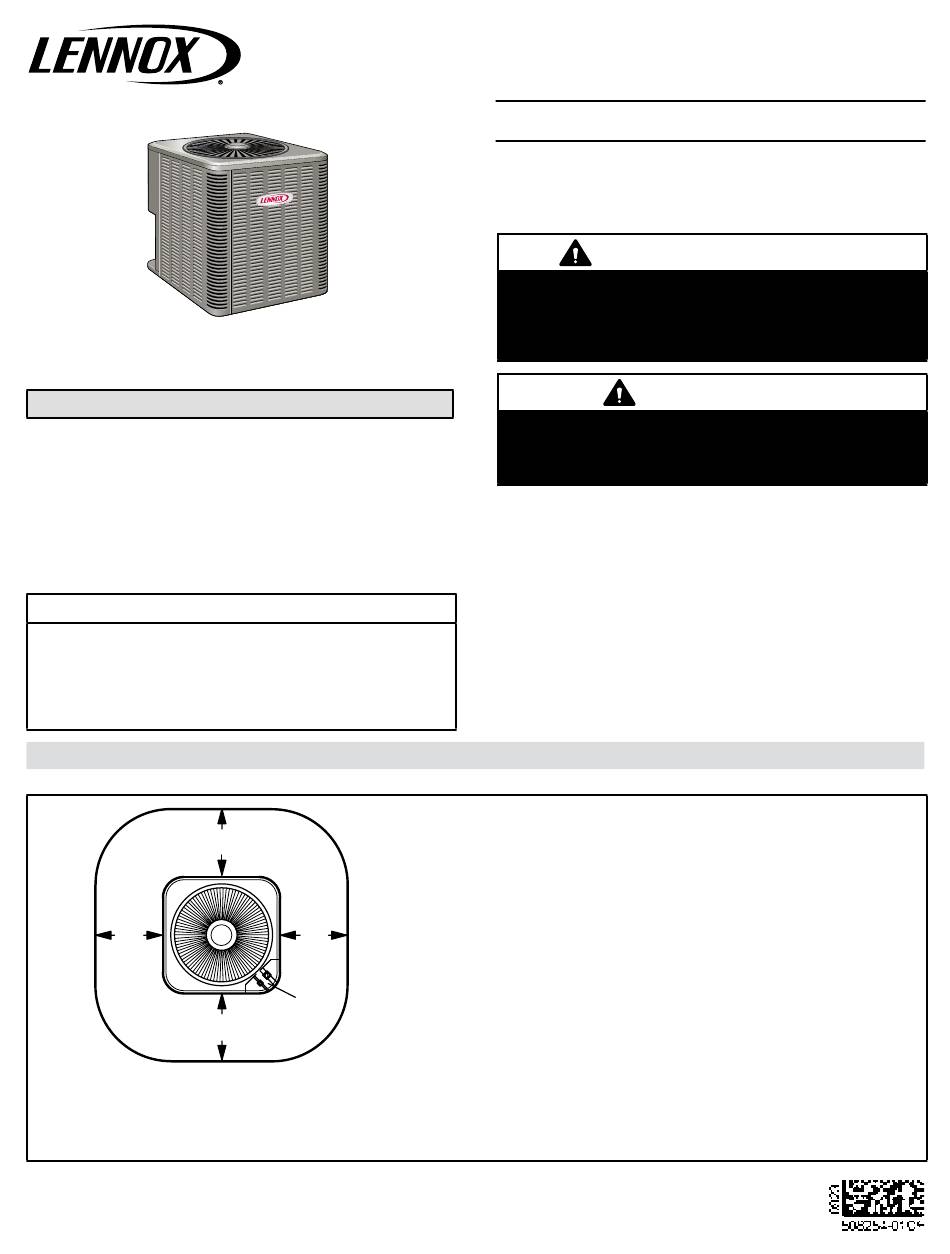

Page 1
INSTRUCTIONS
D'INSTALLATION
Unités ML17XC1 de la série Merit
CLIMATISEUR
508254-01CF
9/2023
AVERTISSEMENT
Une installation, un réglage, une modification, une maintenance
et/ou un entretien incorrects peuvent entraîner des dommages
matériels ou des blessures graves, voire mortelles. L'installation
et l'entretien doivent être assurés par un installateur de CVAC
professionnel certifié (ou l'équivalent) ou une société de service.
ATTENTION
Comme avec tout autre équipement mécanique, faites attention
aux arêtes coupantes pour éviter de se blesser. Faites attention
pour manipuler cet équipement et portez des gants et des
vêtements de protection.
IMPORTANT : Des procédures spéciales sont nécessaires pour
nettoyer le serpentin tout en aluminium de cette unité. Reportez-
vous à la page 15 de ces instructions pour plus d'information.
®
