de 6 | EPS 200 | Instandhaltung
7.2.6 Ansaugfilter im Prüföltank tauschen
!
Das Ansaugfilter enthält wassergefährdende und
ölhaltige Stoffe. Es muss gemäß den geltenden Vor-
schriften entsorgt werden.
i
Erst nach dem Austausch des Ansaugfilters und dem
Zusammenbau von EPS 200 wieder Prüföl nachfüllen.
Vorgehensweise:
1. Prüföl, vor dem Austausch des Ansaugfilters, aus dem
Prüföltank ablassen (siehe Kap. 7.2.5, Schritt 1 bis 8).
2. Befestigungsschrauben der rechten Gehäuseabde-
ckung abschrauben.
3. Gehäuseabdeckung abnehmen.
4. Befestigungsschrauben (4x) (Fig. 2, Pos. 3) für die
Strahlkammereinheit abschrauben.
5. Strahlkammereinheit (Fig. 2, Pos. 1) anheben.
6. Schlauch von der Steckverschraubung abziehen
(Fig. 2, Pos. 4). Dazu muss der Ring der Steckver-
schraubung nach unten gedrückt werden.
7. Die zwei Schläuche an den Schnellverschlüssen
abziehen (Fig. 2, Pos. 5).
8. Die elektrische Anschlussleitung für die Ringleuchte
am Stecker abziehen (Fig. 2, Pos. 6).
9. Masseleitung an der Strahlkammereinheit abschrauben
(Fig. 2, Pos. 2).
10. Strahlkammereinheit vom EPS 200 nun ganz abheben.
6
5
3
4

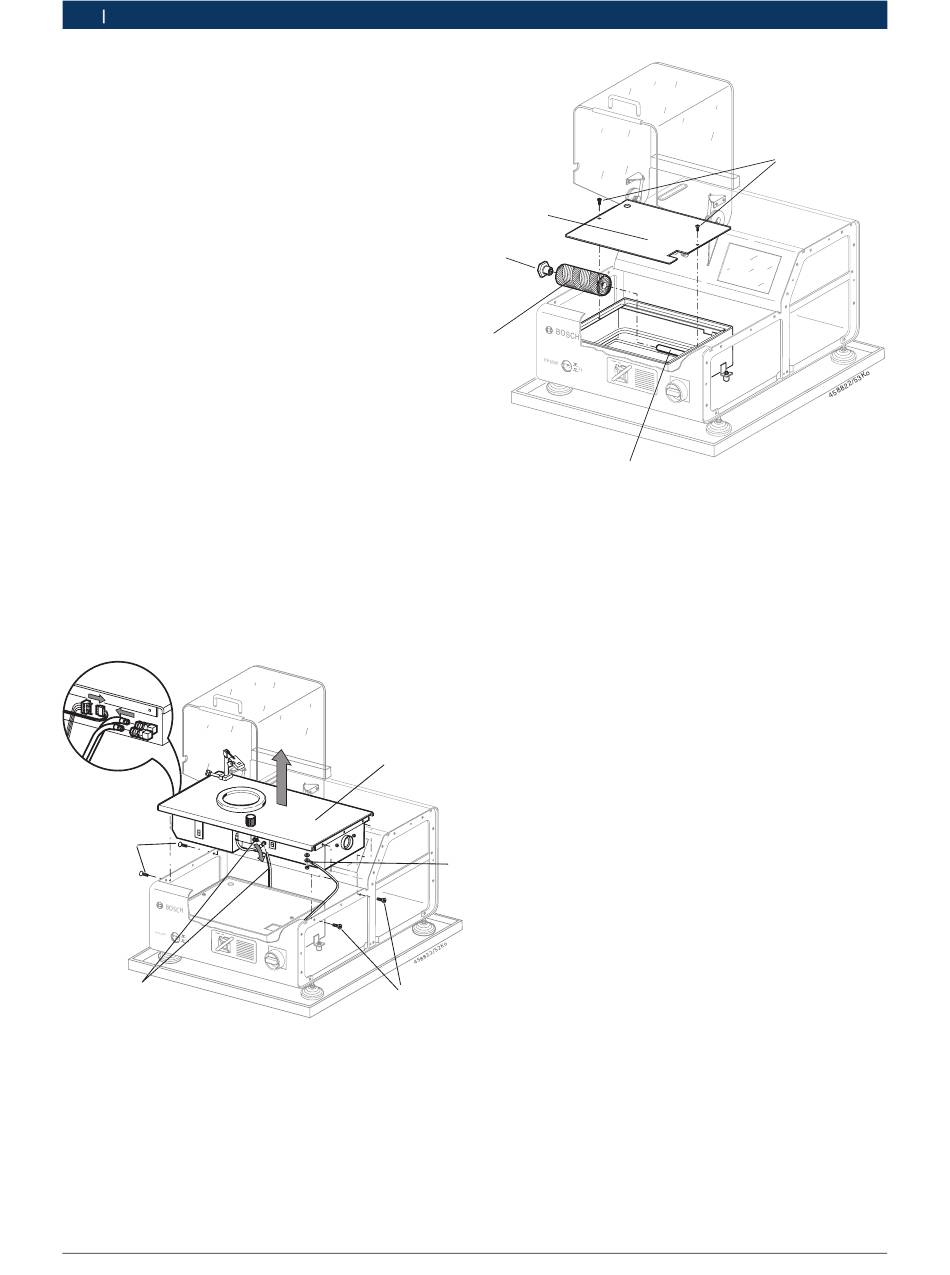

Fig. 2: Strahlkammereinheit ausbauen
Vorgehensweise Ansaugfilter tauschen:
1. Die zwei Befestigungsschrauben des Tankdeckels
abschrauben (Fig. 3, Pos. 1) und Tankdeckel
(Fig. 3, Pos. 5) abheben.
2. Befestigungsmutter (Fig. 3, Pos. 4) des Ansaugfilters
(Fig. 3, Pos. 3) abschrauben.
3. Ansaugfilter vom Ansaugrohr (Fig. 3, Pos. 2) abziehen.
|
1 689 989 050 2009-03-17
All manuals and user guides at all-guides.com
3
Fig. 3:
4. Den neuen Ansaugfilter auf das Ansaugrohr schieben.
5. Befestigungsmutter wieder aufschrauben.
6. Tankdeckel wieder aufsetzen und mit Befestigungs-
7. Schläuche und elektrische Anschlussleitung für die
8. Masseleitung an Strahlkammereinheit anschrauben.
9. Strahlkammereinheit wieder in den EPS 200 einsetzen
10. Seitenbleche wieder einsetzen und anschrauben.
1
11. Prüföl einfüllen (siehe Kap. 7.2.5, Schritt 13).
2
3
5
4
2
Ansaugfilter austauschen
schrauben anschrauben.
Ringleuchte wieder an der Strahlkammereinheit
aufstecken.
und mit den Befestigungsschrauben befestigen.
1
