7.2.7 Verificar a correia dentada
O estado e a tensão da correia dentada só podem ser
verificados pelo serviço de assistência técnica ou de
checagem.
A correia dentada tem de ser substituída caso sejam
detectados os seguintes danos durante a verificação:
R
correia dentada com fissuras ou incompleta
R
armaduras metálicas corroídas na correia dentada
R
Flancos dos dentes fortemente desgastados
7.2.8 Substituir o filtro de ligação do fluxômetro
!
Antes de ser efetuada a mudança do óleo de teste,
o EPS 200 tem de ser desligado e desconectado da
rede de corrente trifásica.
!
O filtro de ligação contém substâncias poluentes
para a água e compostas por óleo. Estas têm de ser
eliminadas de acordo com a legislação em vigor.
Procedimento:
1. Desligar o EPS 200.
2. Desconectar o EPS 200 da rede de corrente trifásica.
3. Desaparafusar os parafusos de fixação (8x) na co-
bertura direita da caixa.
4. Retirar a cobertura da caixa.
5. Com um alicate, empurrar as braçadeiras da man-
gueira no filtro de ligação sobre a mangueira, através
da união (fig. 4, pos. 1).
6. Retirar as mangueiras do filtro de ligação.
7. Inserir as mangueiras no novo filtro de ligação, res-
peitando o sentido de fluxo do respectivo filtro.
8. Com um alicate, empurrar as braçadeiras da man-
gueira sobre a união do filtro de ligação.
9. Voltar a colocar e apertar a chapa lateral direita.

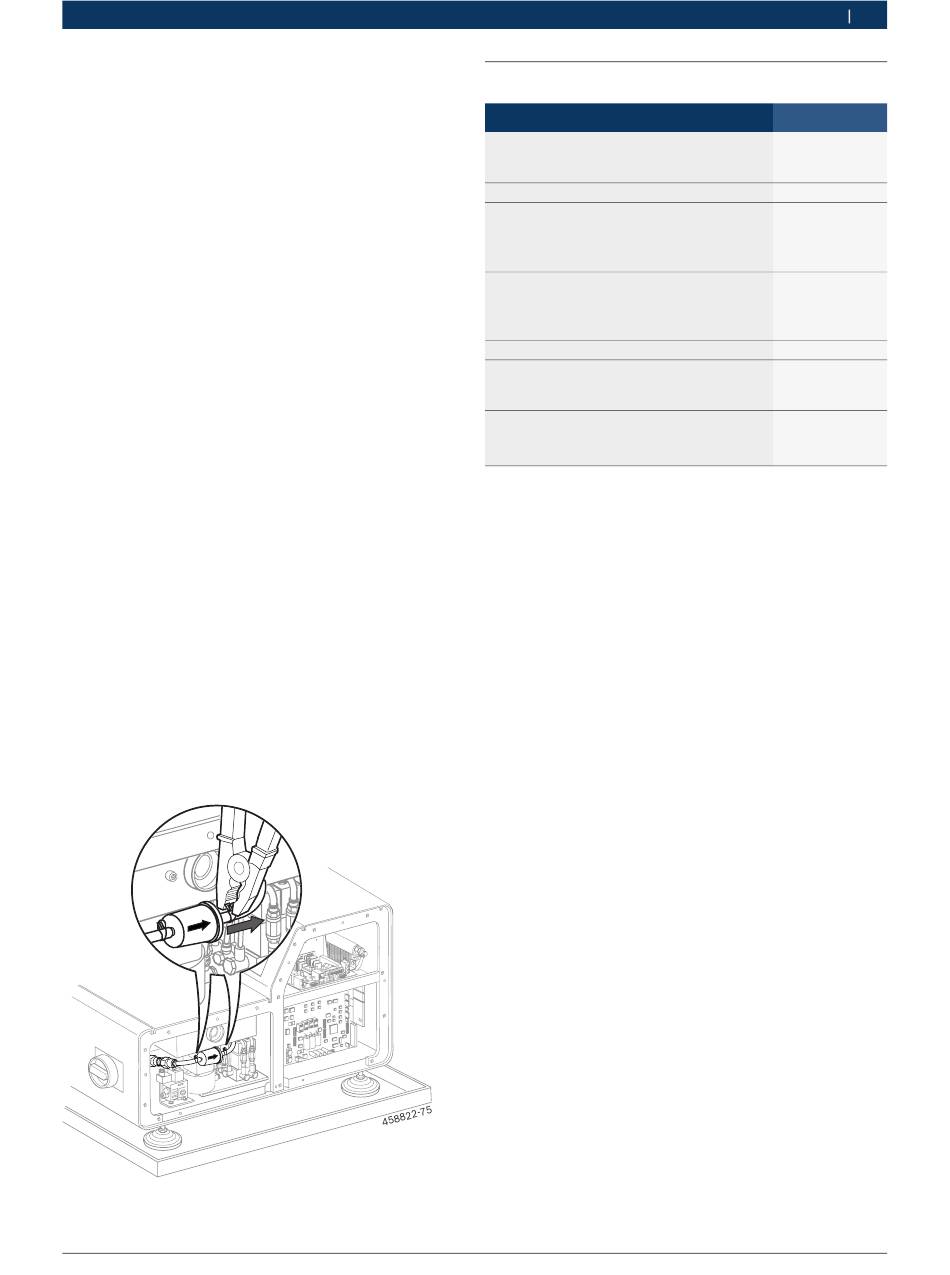

Fig. 4: Filtro de ligação do fluxômetro
Robert Bosch GmbH
All manuals and user guides at all-guides.com
7.�
Designação
Adaptador de conexão M12
Adaptador de conexão M14
Bujão de fecho
Câmara de injeção
Anel tensor de 17 mm
Anel tensor de 23 mm
5 O-rings (9*3 mm)
5 O-rings (7*4 mm)
Mangueira de 1,5 m
(para esvaziar o tanque do óleo de teste)
Mangueira (injeção)
Mangueira (retorno)
Caneta tátil
Jogo de cabos adaptadores
para teste de injetores
(1 684 465 574 e 1 684 465 575)
Filtro de aspiração para
tanque do óleo de teste (3x)
Filtro de ligação do fluxômetro
<)
Conservação | EPS 200 | �1
Peças de reposição e de desgaste
<)
<)
<)
<)
<)
<)
<)
<)
<)
<)
<)
Peças de desgaste
EPS 200 | �1 | �1
N.º de ref.
1 687 010 170
1 682 312 042
1 687 010 173
1 687 001 879
1 683 083 004
1 687 010 171
1 685 431 015
1 687 434 051
<)
|
1 689 989 050 2009-03-17
