tr �8 | EPS 200 | Bakım
7.2.6 Test yağı haznesindeki emme filtresinin
değiştirilmesi
!
Emme filtresi suyu tehdit edici ve yağ içerikli mad-
deler içermektedir. Bu filtre, geçerli yönetmeliklere
uygun olarak imha edilmelidir.
i
Test yağını, ancak emme filtresi değiştirildikten ve
EPS 200 cihazının bileşenleri birleştirildikten sonra
ilave edin.
İşlem şekli:
1. Emme filtresini değiştirmeden önce test yağını, test
yağı haznesinden boşaltın (bkz. Bölüm 7.2.5, 1'den
8'e kadar olan işlem adımları).
2. Sağ gövde kapağının tespit cıvatalarını çıkarın.
3. Gövde kapağını çıkarın.
4. Püskürtme bölmesi ünitesinin tespit cıvatalarını
(4 adet) (Şek. 2, Poz. 3) çıkarın.
5. Püskürtme bölmesi ünitesini (Şek. 2, Poz. 1) yukarı
kaldırın.
6. Hortumu, takma tip rakor bağlantısından çekin
(Şek. 2, Poz. 4). Bunun için takma tip rakor
bağlantısının halkası aşağı doğru bastırılmalıdır
7. Hızlı kilit bağlantılarındaki her iki hortumu çekin
(Şek. 2, Poz. 5).
8. Halka lambanın elektrik bağlantı kablosunu, fişten
tutarak çekin (Şek. 2, Poz. 6).
9. Püskürtme bölmesi ünitesindeki topraklama
kablosunu çevirerek sökün (Şek. 2, Poz. 2).
10. Püskürtme bölmesi ünitesini, tamamen kaldırarak
EPS 200 cihazından çıkarın.
6
5
3
4

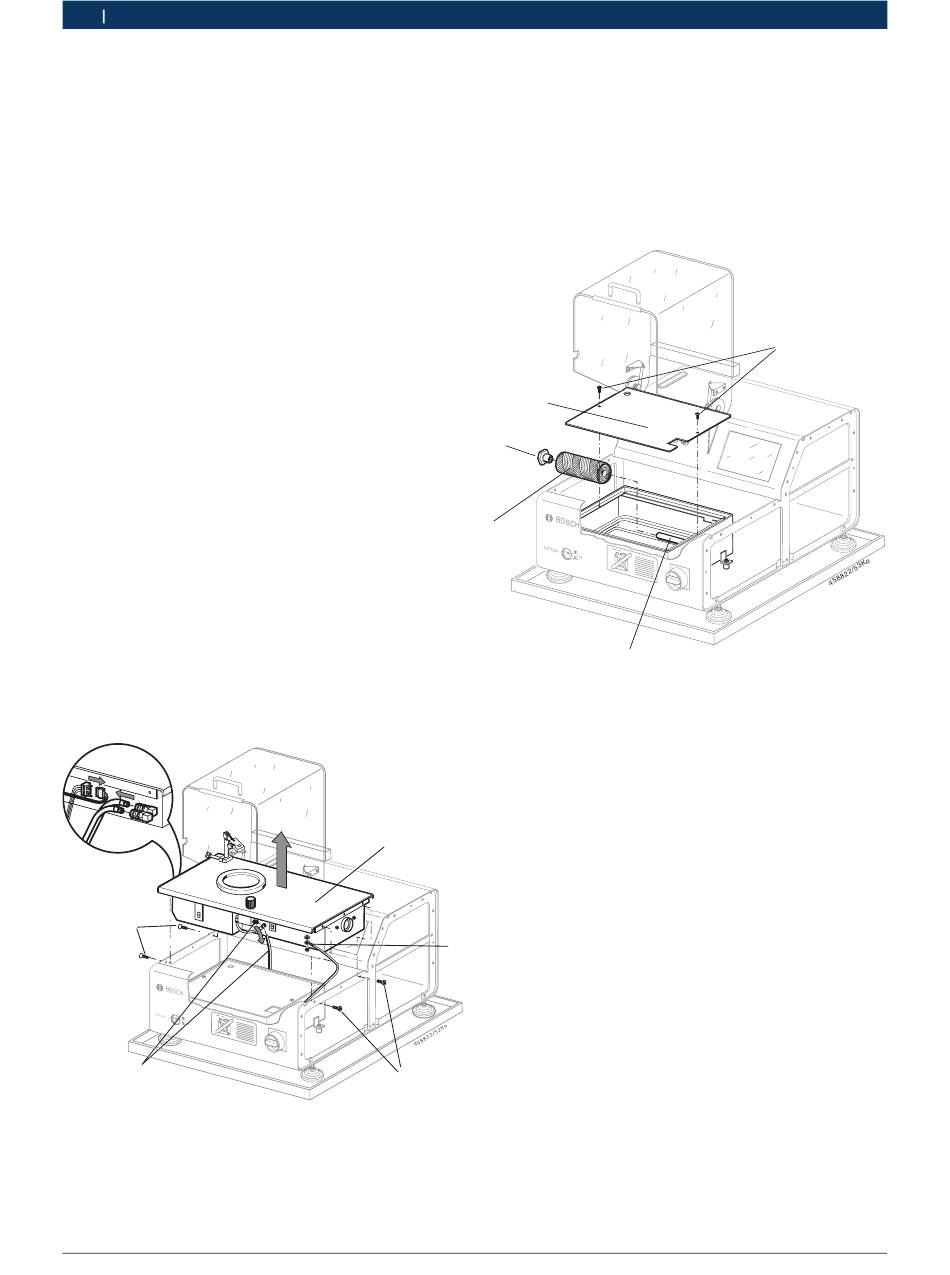

Fig. 2: Püskürtme bölmesi ünitesinin sökülmesi
|
1 689 989 050 2009-03-17
All manuals and user guides at all-guides.com
Emme filtresini değiştirme işlem şekli:
1. Hazne kapağının her iki tespit cıvatasını çıkarın
2. Emme filtresinin tespit somununu (Şek. 3, Poz. 4)
3. Emme filtresini emme hortumundan (Şek. 3, Poz. 2)
3
Fig. 3:
1. Yeni emme filtresini emme hortumunun üzerine itin.
2. Tespit somununu tekrar takın.
3. Hazne kapağını tekrar yerleştirin ve tespit cıvataları
4. Hortumları ve halka lamba için elektrik bağlantı
1
5. Topraklama kablosunu püskürtme bölmesi ünitesine
6. Püskürtme bölmesi ünitesini tekrar EPS 200 cihazına
7.
2
8.
3
(Şek. 3, Poz. 1) ve hazne kapağını (Şek. 3, Poz. 5)
kaldırarak çıkarın.
çevirerek çıkarın.
çekin.
5
4
2
Emme filtresinin değiştirilmesi
ile tespitleyin.
kablosunu, tekrar püskürtme bölmesi ünitesine takın
vidalayın.
yerleştirin ve tespit cıvataları ile tespitleyin.
Yan sac panelleri tekrar yerleştirin ve vidalayın.
Test yağı doldurun (bkz. Bölüm 7.2.5, 13. işlem
adımı).
1
