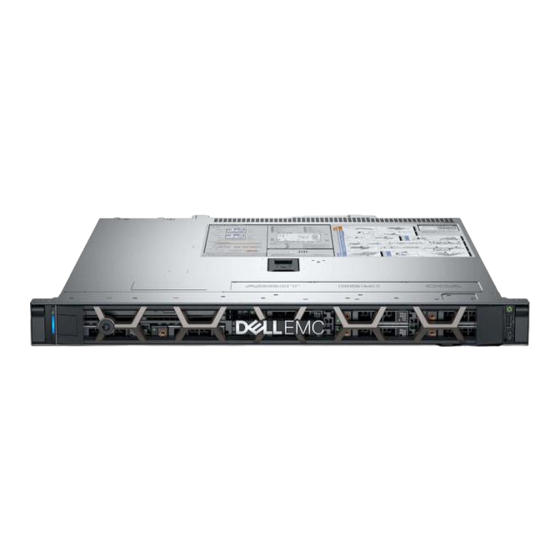

Dell EMC PowerEdge R340 Manuel D'installation Et De Maintenance
Masquer les pouces
Voir aussi pour EMC PowerEdge R340:
- Guide de référence (24 pages) ,
- Manuel d'installation et de maintenance (94 pages) ,
- Guide des caractéristiques techniques (24 pages)
Manuels Connexes pour Dell EMC PowerEdge R340
Sommaire des Matières pour Dell EMC PowerEdge R340
- Page 1 Dell EMC PowerEdge R340 Manuel d’installation et de maintenance Modèle réglementaire: E58S Series Type réglementaire: E58S001...
-
Page 2: Remarques, Précautions Et Avertissements
© 20182019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs. -
Page 3: Table Des Matières
Table des matières 1 À propos du présent document........................7 2 Présentation du système Dell EMC PowerEdge R340..................8 Vue avant du système............................... 8 Panneaux de commande............................. 9 Vue arrière du système..............................10 À l’intérieur du système..............................11 Localisation du numéro de série de votre système......................11 Étiquette des informations système.......................... - Page 4 Cadre avant..................................43 Retrait du cadre avant en option..........................43 Installation du cadre avant optionnel........................44 Capot du système................................44 Retrait du capot du système............................ 44 Installation du capot du système..........................45 Carénage à air...................................46 Retrait du carénage d’aération..........................46 Installation du carénage d’aération...........................47 Ventilateurs de refroidissement............................
- Page 5 Retrait du lecteur optique............................77 Installation du lecteur optique en option......................... 78 Processeur et dissipateur de chaleur..........................79 Retrait du dissipateur de chaleur..........................79 Retrait du processeur..............................80 Installation du processeur............................81 Installation du dissipateur de chaleur........................82 Module IDSDM ou vFlash en option..........................83 Retrait de la carte IDSDM ou vFlash (en option)....................
- Page 6 Contacter Dell................................. 129 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........129 Quick Resource Locator pour le Dell EMC PowerEdge R340 système............. 130 Réception prise en charge automatique avec SupportAssist................... 130 10 Ressources de documentation........................132...
-
Page 7: Propos Du Présent Document
À propos du présent document Ce document présente le système et donne des informations sur l’installation et le remplacement de composants, les caractéristiques techniques, les outils de diagnostic, ainsi que des consignes à suivre lors de l’installation de certains composants. À... -
Page 8: Présentation Du Système Dell Emc Poweredge R340
Présentation du système Dell EMC PowerEdge R340 Le Dell EMC PowerEdge R340 système est un serveur 1U qui prend en charge jusqu’à : • Un processeur Intel Xeon Scalable • Quatre logements DIMM • Deux blocs d’alimentation CA • Jusqu’à huit disques SAS/SATA de 2,5 pouces ou quatre disques SAS/SATA de 3,5 pouces Pour plus d’informations sur les disques pris en charge, consultez la section... -
Page 9: Panneaux De Commande
Pour plus d’informations sur les ports, reportez-vous à la section Caractéristiques techniques. Panneaux de commande Panneau de commande gauche Figure 3. Vue du panneau de commande gauche Voyant d’intégrité du système et ID du système Présentation du système Dell EMC PowerEdge R340... -
Page 10: Panneau De Commande Droit
Port du câble du voyant d’état du système (CMA) Ports USB 3.0 (2) Port réseau dédié iDRAC9 Port VGA REMARQUE : Pour plus d’informations sur les ports et les connecteurs, reportez-vous à la section Caractéristiques techniques des ports et des connecteurs. Présentation du système Dell EMC PowerEdge R340... -
Page 11: À L'intérieur Du Système
à l’avant du système. Les informations peuvent également se trouver sur l’étiquette MEST (Mini Enterprise Service Tag) sur le châssis, à l’arrière du système. Dell utilise ces informations pour acheminer les appels de support vers le technicien pertinent. -
Page 12: Étiquette Des Informations Système
Étiquette avec l’adresse MAC et le mot de passe sécurisé pour le contrôleur iDRAC Numéro de série, code de service express, étiquette QRL Étiquette des informations système PowerEdgeR340 - Étiquette des informations système Figure 8. Configuration de la vue avant et arrière Présentation du système Dell EMC PowerEdge R340... - Page 13 Figure 9. Réglages des cavaliers Figure 10. Informations sur la mémoire Présentation du système Dell EMC PowerEdge R340...
- Page 14 Figure 11. Informations sur le système Présentation du système Dell EMC PowerEdge R340...
- Page 15 Figure 12. Présentation électrique Présentation du système Dell EMC PowerEdge R340...
-
Page 16: Installation Et Configuration Initiales Du Système
L’iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs système et la disponibilité générale des systèmes Dell. iDRAC avertit les administrateurs des problèmes système et leur permet d'effectuer la gestion à distance du système. Cela réduit le besoin d'accéder physiquement au système. -
Page 17: Connexion À L'idrac
REMARQUE : La technologie Intel Quick Assist (QAT) sur le système Dell EMC PowerEdge R340 est prise en charge par l’intégration de chipset (jeu de puces) et peut être activée à l’aide d’une licence en option. Les fichiers de licence sont activés sur les chariots via iDRAC. -
Page 18: Téléchargement Des Pilotes Et Du Micrologiciel
Utilisation du support virtuel iDRAC Dell.com/idracmanuals Téléchargement des pilotes et du micrologiciel Dell EMC vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. -
Page 19: Applications De Gestion Pré-Système D'exploitation
Sujets : • Options permettant de gérer les applications pré-système d'exploitation • System Setup (Configuration du système) • Dell Lifecycle Controller • Boot Manager (Gestionnaire d’amorçage) • Amorçage PXE Options permettant de gérer les applications pré- système d'exploitation Votre système comporte les options suivantes pour gérer le système de pré-exploitation :... -
Page 20: Détails De La Configuration Système
Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, consultez le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) sur Dell.com/poweredgemanuals. -
Page 21: Affichage Des Informations Système
TPM (Trusted Platform Module). Permet également de gérer les boutons d’alimentation et NMI du système. Commande Dell OS Définit l'OS info pour OS Control (Contrôle d'accès). Paramètres divers Spécifie les options permettant de modifier la date et l'heure du système,etc. -
Page 22: Memory Settings (Paramètres De Mémoire)
Option Description Nom de modèle du Spécifie le nom du modèle du système. système Version du BIOS du Spécifie la version du BIOS installée sur le système. système. Version du moteur Spécifie la révision actuelle du micrologiciel du moteur de gestion. de gestion du système Le numéro de... -
Page 23: Processor Settings (Paramètres Du Processeur)
Option Description System Memory Indique la tension de la mémoire système. Voltage Video Memory Indique la quantité de mémoire vidéo disponible. System Memory Indique si les tests de la mémoire système sont exécutés pendant l'amorçage du système. Les options sont Testing Enabled (Activé) et Disabled (Désactivé). -
Page 24: Paramètres Sata
Option Description Adjacent Cache Permet d’optimiser le système pour des applications nécessitant une utilisation élevée de l’accès séquentiel de la Line Prefetch mémoire. Par défaut, l’option est réglée sur Activé. Vous pouvez désactiver cette option pour des applications nécessitant une utilisation élevée à un accès aléatoire à la mémoire. Hardware Permet d’activer ou de désactiver le prérécupérateur de matériel. -
Page 25: Détails Des Paramètres Sata
Détails des paramètres SATA Les informations détaillées affichées à l’écran Sata Settings sont les suivantes : Option Description SATA intégré Permet de définir l’option SATA intégrée sur le mode Off (Éteint), AHCI, ou RAID Par défaut, l’option est définie sur le mode AHCI. -
Page 26: Détails Des Paramètres D'amorçage
Détails des paramètres d'amorçage Le détail de l’écran Boot Settings (Paramètres d’amorçage) est le suivant : Option Description Boot Mode Permet de définir le mode d’amorçage du système. PRÉCAUTION : changer le mode de démarrage peut empêcher le démarrage du système si le système d'exploitation n'a pas été... -
Page 27: Informations Détaillées De L'écran Network Settings (Paramètres Réseau)
Dans l’écran System Setup Main Menu , (Menu principal de configuration du système) cliquez sur System BIOS (BIOS du système). Sur l'écran System BIOS (BIOS du système), cliquez sur Network Settings (Paramètres réseau). Informations détaillées de l’écran Network Settings (Paramètres réseau) Les informations détaillées affichées à... -
Page 28: Integrated Devices (Périphériques Intégrés)
Option Description Paramètres de Permet de contrôler la configuration du périphérique iSCSI. Périphérique1 iSCSI Integrated Devices (Périphériques intégrés) L’écran Périphériques intégrés permet d’afficher et de configurer les paramètres de tous les périphériques intégrés, y compris le contrôleur vidéo, le contrôleur RAID intégré et les ports USB. Affichage des périphériques intégrés Pour afficher l'écran Integrated Devices (Périphériques intégrés), procédez comme suit : Allumez ou redémarrez le système. -
Page 29: Serial Communication (Communications Série)
Option Description Configurez l’option Embedded NIC1 and NIC2 (Cartes réseau intégrées NIC1 et NIC2) en utilisant les utilitaires de gestion de carte réseau de l’appliance. I/OAT DMA Engine Permet d’activer ou de désactiver l’option I/OAT. I/OAT DMA est un ensemble de fonctions conçues pour accélérer le trafic réseau et abaissez l'utilisation de l'UC. -
Page 30: Affichage Des Communications Série
Affichage des communications série Pour afficher l'écran Serial Communication (Communication série), procédez comme suit : Allumez ou redémarrez le système. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2 attendez que le système finisse de démarrer, redémarrez-le et réessayez. -
Page 31: Affichage Des System Profile Settings (Paramètres Du Profil Du Système)
Option Description Redirection de Vous permet d'activer ou de désactiver la redirection de console du BIOS lorsque le système d'exploitation est en console après cours de chargement. Par défaut, l’option est réglée sur Activé. démarrage Paramètres du profil du système L’écran Paramètres du profil du système permet d’activer des paramètres de performances du système spécifiques tels que la gestion de l’alimentation. -
Page 32: Affichage De La Sécurité Du Système
Option Description Fréquence hors Vous permet de sélectionner la Processor Uncore Frequency (Fréquence uncore du processeur). cœurs Le Dynamic mode (Mode dynamique) permet au processeur d’optimiser l’alimentation entre les cœurs et de passer en mode hors cœurs pendant l’exécution. L’optimisation de la fréquence hors cœurs pour économiser l’énergie ou optimiser les performances est influencée par le paramètre Energy Efficiency Policy (Stratégie d’efficacité... - Page 33 Option Description System Password Affiche le mot de passe du système. Cette option est réglée sur Enabled (Activé) par défaut et est en lecture seule si le cavalier de mot de passe n'est pas installé dans le système. Setup Password Définir le mot de passe de configuration.
- Page 34 Option Description to 600 s)(Délai défini par l’utilisateur (60 s à 600 s)) UEFI Variable Fournit différents degrés de protection des variables UEFI. Lorsqu'elle est définie sur Standard (par défaut), les Access variables UEFI sont accessibles dans le système d'exploitation selon la spécification UEFI. Lorsqu'elle est définie sur contrôlé, les variables UEFI sélectionnées sont protégées dans l'environnement et de nouvelles entrées d'amorçage UEFI sont obligées d'être à...
-
Page 35: Création D'un Mot De Passe Système Et De Configuration
Option Description Options Description Mode déployé limite les transitions de mode programmé. Secure Boot Policy Spécifie la liste des certificats et des hachages qu’utilise l’amorçage sécurisé pour authentifier des images. Summary Secure Boot Configure la stratégie personnalisée d'amorçage sécurisé. Pour activer cette option, définissez la stratégie de Custom Policy démarrage sécurisé... -
Page 36: Suppression Ou Modification Du Mot De Passe D'système Et De Configuration
Étapes Mettez sous tension ou redémarrez le système. Saisissez le mot de passe du système, puis appuyez sur la touche Entrée. Étape suivante Si État du mot de passe est défini sur Verrouillé, saisissez le mot de passe du système, puis appuyez sur Entrée lorsque vous y êtes invité au redémarrage. -
Page 37: Affichage Du Contrôle Du Système D'exploitation Redondant
Il est possible de combiner l’utilisation des options état du mot de passe et mot de passe de configuration pour empêcher toute modification non autorisée du mot de passe d'système. Commande Dell OS Dans l'écran Contrôle du système d'exploitation redondant, vous pouvez définir les informations du système d’exploitation redondant. -
Page 38: Miscellaneous Settings (Paramètres Divers)
Option Description Redundant OS REMARQUE : Cette option est désactivée si Redundant OS Location (Emplacement SE redondant) est State définie sur None (Aucun). Lorsqu’elle est définie sur Visible, le disque de sauvegarde est visible pour la liste de démarrage et le système d’exploitation. -
Page 39: Utilitaire De Configuration Idrac
Certaines configurations de plateforme peuvent ne pas prendre en charge l'ensemble des fonctionnalités du Lifecycle Controller. Pour plus d’informations sur la configuration du Dell Lifecycle Controller, la configuration du matériel et du micrologiciel et le déploiement du système d’exploitation, voir la documentation relative au Lifecycle Controller sur Dell.com/poweredgemanuals. -
Page 40: Boot Manager (Gestionnaire D'amorçage)
Boot Manager (Gestionnaire d’amorçage) L’écran Boot Manager (Gestionnaire d’amorçage) permet de sélectionner des options d’amorçage et des utilitaires de diagnostic. Affichage du Gestionnaire d'amorçage À propos de cette tâche Pour accéder au Gestionnaire d'amorçage : Étapes Allumez ou redémarrez le système. Appuyez sur F11 dès l'apparition du message suivant : F11 = Boot Manager Si le système d'exploitation commence à... -
Page 41: Amorçage Pxe
• Redémarrer le système Amorçage PXE Vous pouvez utiliser l'option PXE (Preboot Execution Environment, environnement d'exécution préamorçage) pour amorcer et configurer les systèmes en réseau, à distance. Pour accéder à l' amorçage PXE option, démarrez le système, puis appuyez sur F12 pendant le POST au lieu d'utiliser standard Séquence d'amorçage dans la configuration du BIOS. -
Page 42: Installation Et Retrait Des Composants Du Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 43: Outils Recommandés
Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : • La clé du verrou du cadre Cette clé n’est nécessaire que si votre système comprend un cadre. • Tournevis Phillips n° 1 •... -
Page 44: Installation Du Cadre Avant Optionnel
Installation du cadre avant optionnel Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. REMARQUE : La clé du cadre est incluse dans le module de cadre. Étapes Alignez et insérez les languettes situées sur le cadre dans les fentes situées sur le châssis. Appuyez sur le cadre jusqu’à... -
Page 45: Installation Du Capot Du Système
Figure 15. Retrait du capot du système Étape suivante Remettez en place le capot du système. Installation du capot du système Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à... -
Page 46: Carénage À Air
Figure 16. Installation du capot du système Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Carénage à air Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne mettez jamais le système sous tension sans le carénage d’aération. Le système peut surchauffer entraînant sa mise hors tension ainsi qu’une perte de données. -
Page 47: Installation Du Carénage D'aération
Figure 17. Retrait du carénage d’aération Étape suivante Remettez en place le carénage d’aération. Installation du carénage d’aération Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Suivez la procédure décrite dans Avant une intervention à l’intérieur du système. -
Page 48: Ventilateurs De Refroidissement
Étape suivante Suivez la procédure décrite dans Après une intervention à l’intérieur du système. Ventilateurs de refroidissement Retrait d’un cache de ventilateur de refroidissement Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à... -
Page 49: Retrait D'un Ventilateur De Refroidissement
Figure 20. Installation d’un cache de ventilateur Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait d’un ventilateur de refroidissement Prérequis AVERTISSEMENT : Ouvrir ou retirer le capot du système lorsque celui-ci est sous tension est dangereux. Vous risqueriez de recevoir une décharge électrique. -
Page 50: Installation D'un Ventilateur De Refroidissement
Figure 21. Retrait d’un ventilateur Étapes suivantes Remettez en place le ventilateur de refroidissement installez le cache du ventilateur de refroidissement. Remettez en place le carénage à air. Installation d’un ventilateur de refroidissement Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. -
Page 51: Disques
Figure 22. Installation d’un ventilateur Étapes suivantes Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Disques Retrait d’un cache de disque Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. -
Page 52: Installation Du Cache De Disque
Figure 23. Retrait d’un cache de disque Étape suivante Installez un disque ou remettez en place le cache de disque. Installation du cache de disque Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Retirez le cadre avant s’il est installé. -
Page 53: Installation Du Support De Disque
Si le disque est en ligne, le voyant d’activité/de panne vert clignote lors de la procédure de sa mise hors tension. Lorsque les voyants de disque sont éteints, vous pouvez le retirer. Pour plus d'informations, reportez-vous à la documentation du contrôleur de stockage. PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en... -
Page 54: Retrait Du Disque De Son Support
PRÉCAUTION : Lorsqu’un disque remplaçable à chaud est installé et que le système est mis sous tension, le disque commence automatiquement à se reconstruire. Assurez-vous que le disque de remplacement est vide ou contient des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque de remplacement sont immédiatement perdues après l’installation du disque. -
Page 55: Installation Du Disque Dans Son Support
Figure 27. Retrait du disque de son support Étape suivante Installez le disque dans son support. Installation du disque dans son support Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Retirez le cadre avant s’il est installé. Retirez le cache de disque. - Page 56 Figure 28. Installation d’un disque dans son support Étapes suivantes Installez le support de disque. S’il est retiré, installez le cadre avant. Retrait d’un disque de 2,5 pouces de l’adaptateur de disque de 3,5 pouces Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
-
Page 57: Installation D'un Disque De 2,5 Pouces Dans Un Adaptateur De Disque De 3,5 Pouces
Figure 29. Retrait d’un disque de 2,5 pouces de l’adaptateur de disque de 3,5 pouces Étape suivante Installez un disque de 2,5 pouces sur l’adaptateur de disque de 3,5 pouces. Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Prérequis Suivez les consignes de sécurité... -
Page 58: Commutateur D'intrusion
Figure 30. Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Étapes suivantes Installez l’adaptateur de disque dans le support de disque. Installez le support de disque. Le cas échéant, installez le cadre avant. Commutateur d’intrusion Retrait du commutateur d’intrusion Prérequis Suivez les consignes de sécurité... -
Page 59: Installation Du Commutateur D'intrusion
Figure 31. Retrait du commutateur d’intrusion Étape suivante Remettez en place le commutateur d’intrusion. Installation du commutateur d’intrusion Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. -
Page 60: Mémoire Système
Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Mémoire système Instructions relatives à la mémoire système Le système contient quatre supports de mémoire organisés dans deux canaux. Dans chaque canal, le premier support est marqué en blanc et le second en noir. -
Page 61: Consignes Générales Pour L'installation Des Barrettes De Mémoire
Tableau 4. Canaux de mémoire Canal 0 Canal 1 Logement A1 et A3 Logement A2 et A4 Tableau 5. Population de la mémoire Type de Barrettes de Fréquence de fonctionnement Rangées de barrettes DIMM barrette de mémoire DIMM maximales/canal Tension mémoire installées/canal DIMM... -
Page 62: Retrait D'une Barrette De Mémoire
Le système prend en charge la configuration de mémoire flexible (FMC), ce qui permet de configurer et d'exécuter le système avec n'importe quelle configuration d'architecture de jeu de puces valide. Voici les consignes recommandées pour installer les barrettes de mémoire : •... -
Page 63: Installation D'une Barrette De Mémoire
Figure 34. Retrait d’une barrette de mémoire Étape suivante Remplacez le module de mémoire. Si vous retirez un module de mémoire de manière permanente, installez un cache de module de mémoire. REMARQUE : la procédure d’installation d’un cache de barrette de mémoire est semblable à la procédure pour installer une barrette de mémoire. -
Page 64: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
Dépannage des cartes d’extension dans le Dell EMC PowerEdge Servers avec un message d’erreur, consultez la section Troubleshooting Guide (Guide de dépannage des servers Dell EMC PowerEdge) à l’adresse Dell.com/poweredgemanuals. Consignes d’installation des cartes d’extension Votre système prend en charge les cartes PCI Express de 3e génération. La carte de montage pour carte d’extension PowerEdgeR340 comprend un logement compact (LP) et un logement (FH) pleine hauteur. - Page 65 Figure 36. Carte de montage pour carte d’extension Tableau 8. Logements de carte d’extension disponibles sur la carte de montage pour carte d’extension Logement PCIe sur la carte de Hauteur Longueur Largeur de Largeur du logement montage pour carte d’extension liaison Emplacement LP 1 Demi-hauteur...
-
Page 66: Retrait De La Carte De Montage Pour Carte D'extension
Description Type de Maximum Priorité du Largeur du Largeur de Largeur de Longueur de Hauteur de la de la carte carte autorisé logement logement liaison la carte la carte carte hôte 12GB- SAS-HBA : adaptateur interne Carte Carte Compacte Mi-longueur réseau 10G réseau : Compacte... - Page 67 Figure 37. Retrait de la carte de montage pour carte d’extension Si vous retirez définitivement la carte de montage de carte d’extension, installez une plaque de recouvrement de carte de montage de carte d’extension en effectuant les opérations suivantes : Alignez le support de la plaque de recouvrement de la carte de montage pour carte d’extension avec la fente située sur le système.
-
Page 68: Installation De La Carte De Montage Pour Carte D'extension
Figure 38. Installation de la plaque de recouvrement de la carte de montage pour carte d’extension Étape suivante Remettez len place la carte de montage pour carte d’extension. Installation de la carte de montage pour carte d’extension Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. - Page 69 Figure 39. Retrait de la plaque de recouvrement de la carte de montage pour carte d’extension Alignez le guide sur la carte de montage pour carte d’extension avec la broche de guidage sur le châssis. Insérez la carte de montage pour carte d’extension jusqu’à ce qu’elle soit fermement installée dans le logement. Fermez le loquet de la carte de montage pour cartes d’extension.
-
Page 70: Retrait D'une Carte D'extension De La Carte De Montage Pour Carte D'extension
Retrait d'une carte d'extension de la carte de montage pour carte d'extension Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Déconnectez tous les câbles connectés à la carte d’extension ou à la carte de montage pour carte d’extension. Retirez la carte de montage pour carte d’extension. -
Page 71: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension
Figure 42. Installation de la plaque de recouvrement de carte d’extension Étape suivante Installez la carte d’extension sur la carte de montage pour carte d’extension. Installation d’une carte d’extension dans la carte de montage pour carte d’extension Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. - Page 72 Figure 43. Retrait de la plaque de recouvrement de carte d’extension Le cas échéant, connectez les câbles à la carte d’extension. En tenant la carte par les bords, alignez la carte et insérez la carte d’extension dans le connecteur de la carte de montage de carte d’extension.
-
Page 73: Carte Contrôleur De Stockage
Carte contrôleur de stockage Retrait de la carte PERC Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez la carte de montage pour carte d’extension. -
Page 74: Pile Du Système
Étapes Branchez le câble PERC à la carte PERC. Retournez et insérez la carte PERC dans le connecteur situé sur la carte système. Appuyez sur la languette sur le loquet de dégagement pour le dégager de son logement sur le châssis. Faites pivoter le loquet de dégagement bleu jusqu’à... - Page 75 Figure 47. Retrait de la pile du système Pour installer une pile de système, poussez sur le clip du support de pile pour le retirer. Insérez la pile dans le support de pile jusqu’à ce que le clip du support de pile s’enclenche. PRÉCAUTION : Pour éviter d’endommager le clip du support de pile, assurez-vous de ne pas plier le clip du support de pile lorsque vous installez ou retirez une pile.
-
Page 76: Clé Mémoire Usb Interne En Option
Figure 48. Installation de la pile du système Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Vérifiez que la pile fonctionne correctement en effectuant les étapes suivantes : Entrez dans le programme de configuration du système, lors de l’amorçage, en appuyant sur F2. Entrez l'heure et la date exactes dans les champs Time (Heure) et Date du programme de configuration du système. -
Page 77: Remise En Place De La Clé De Mémoire Usb Interne En Option
Remise en place de la clé de mémoire USB interne en option Prérequis PRÉCAUTION : Afin d’éviter toute interférence avec les autres composants du serveur, les dimensions maximales autorisées pour la clé USB sont les suivantes : 15,9 mm (largeur) x 57,15 mm (longueur) x 7,9 mm (hauteur). Suivez les consignes de sécurité... -
Page 78: Installation Du Lecteur Optique En Option
Figure 49. Retrait du lecteur optique Étape suivante Remettez en place le disque optique ou installez un cache de disque optique. REMARQUE : Les caches doivent être installés sur un disque optique vide pour maintenir l’homologation FCC du système. Le cache retient également la poussière et les saletés du système et aide au refroidissement et à la ventilation à... -
Page 79: Processeur Et Dissipateur De Chaleur
Figure 50. Installation du lecteur optique Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Processeur et dissipateur de chaleur Retrait du dissipateur de chaleur Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. -
Page 80: Retrait Du Processeur
Figure 51. Retrait du dissipateur de chaleur Étape suivante Si vous retirez uniquement un dissipateur de chaleur défectueux, remplacez le dissipateur de chaleur ; sinon, retirez le processeur. Retrait du processeur Prérequis PRÉCAUTION : Le dissipateur de chaleur reste chaud un certain temps après la mise hors tension du système. Laissez-le refroidir avant de le retirer. -
Page 81: Installation Du Processeur
Figure 52. Retrait du processeur Étape suivante Remettez en place le processeur. Installation du processeur Prérequis Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez le carénage à air. Retirez le dissipateur de chaleur. Étapes Alignez le repère de la broche 1 du processeur avec le triangle situé... -
Page 82: Installation Du Dissipateur De Chaleur
Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Installation du dissipateur de chaleur Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. -
Page 83: Module Idsdm Ou Vflash En Option
Figure 55. Installation du dissipateur de chaleur Étapes suivantes Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Module IDSDM ou vFlash en option Le module IDSDM ou vFlash combine les fonctionnalités vFlash et/ou IDSDM dans un seul module. REMARQUE : Le commutateur de protection contre l’écriture est sur le module IDSDM ou vFlash. -
Page 84: Installation De La Carte Idsdm Ou Vflash (En Option)
Installation de la carte IDSDM ou vFlash (en option) Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez le carénage à air. Étapes Repérez le connecteur du module IDSDM/vFlash sur la carte système. -
Page 85: Installation De La Carte Microsd
Retirez le carénage à air. Retirez le module IDSDM ou vFlash. Étapes Repérez le logement de la carte MicroSD sur le module vFlash/IDSDM et exercez une pression sur la carte afin de la libérer partiellement de son logement. Pour localiser le module IDSDM/vFlash, reportez-vous aux sections Cavaliers et connecteurs de la carte système. -
Page 86: Module Ssd M.2
Étapes Localisez le connecteur de la carte MicroSD du module IDSDM/vFlash interne. Orientez la carte MicroSD de manière appropriée et insérez l’extrémité de la broche de contact de la carte dans le logement. Pour localiser le module IDSDM/vFlash, reportez-vous aux sections Cavaliers et connecteurs de la carte système. -
Page 87: Installation Du Module Ssd M.2
Étapes À l’aide d’un tournevis cruciforme n°1, retirez les vis qui fixent le module SSD M.2 à la carte BOSS. Retirez le module SSD M.2 pour le déconnecter du connecteur de la carte BOSS. Figure 59. Retrait du module SSD M.2 Étape suivante Remplacez le module SSD M.2. -
Page 88: Fond De Panier De Disque
Figure 60. Installation du module SSD M.2 Étapes suivantes Installez la carte BOSS. REMARQUE : La procédure d’installation de la carte BOSS est similaire à celle d’une carte d’extension. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à... -
Page 89: Retrait Du Backplane De Disque
Figure 61. Backplane SAS/SATA/SSD de 2,5 pouces (x8) Pattes de dégagement (2) Connecteur SAS B0 du backplane Connecteur de signal du fond de panier Connecteur SAS A0 du backplane Connecteur d’alimentation A du backplane Figure 62. Backplane SAS/SATA de 3,5 pouces (x4) Patte de dégagement (2) Connecteur SAS A0 du backplane Connecteur d’alimentation A du backplane... -
Page 90: Installation Du Backplane De Disque
Figure 63. Retrait du backplane de disque Étape suivante Remettez en place le backplane de disque. Installation du backplane de disque Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à... - Page 91 Figure 64. Installation du backplane de disque Étapes suivantes Branchez les câbles suivants au backplane : Câble de transmission du backplane Câble d’alimentation du backplane Câble PERC Installez les disques dans leur emplacement d’origine. Suivez la procédure décrite dans la section Après une intervention à...
-
Page 92: Acheminement Des Câbles
Acheminement des câbles Figure 65. Acheminement des câbles - 4 fonds de panier SATA de 3,5 pouces Figure 66. Acheminement des câbles : 8 fonds de panier SAS de 2,5 pouces avec carte PERC Installation et retrait des composants du système... -
Page 93: Bloc D'alimentation
Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonction d’alimentation de secours via l’utilitaire de configuration iDRAC. Pour plus d’informations sur l’outil iDRAC, consultez le guide d’utilisation intitulé Integrated Dell Remote Access Controller User’s Guide (disponible sur Dell.com/ idracmanuals. -
Page 94: Installation Du Cache De Bloc D'alimentation
Étape Extrayez le cache du système. PRÉCAUTION : Pour maintenir un niveau de refroidissement du système satisfaisant, vous devez installer un cache de bloc d’alimentation dans la seconde baie de bloc d’alimentation si la configuration n’est pas redondante. Retirez le cache de bloc d’alimentation uniquement si vous installez un deuxième bloc d’alimentation. -
Page 95: Retrait D'une Unité D'alimentation
Détachez et soulevez le bras de retenue du câble (en option) s’il empêche le retrait du bloc d’alimentation. Pour plus d’informations sur le bras de retenue du câble, reportez-vous à la documentation du système relative au rack à l’adresse Dell.com/poweredgemanuals. Étape Appuyez sur le loquet de dégagement, puis faites glisser le bloc d’alimentation hors de la baie tout en maintenant sa poignée. -
Page 96: Installation D'une Unité D'alimentation
Si vous avez débloqué le bras de gestion des câbles, ré-enclenchez-le. Pour plus d’informations sur le bras de retenue du câble, consultez la documentation du système relative au rack à l’adresse Dell.com/poweredgemanuals. Branchez le câble d’alimentation sur l’unité d’alimentation et branchez son autre extrémité sur une prise électrique. -
Page 97: Retrait De La Carte De Distribution D'alimentation
Retrait de la carte de distribution d’alimentation Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Retirez les unités PSU. Étapes Débranchez tous les câbles de la carte système et du fond de panier. REMARQUE : Prenez soin de noter l’acheminement des câbles lorsque vous les retirez du système. -
Page 98: Carte Système
REMARQUE : Vous devrez ensuite reproduire la même disposition pour éviter que les câbles ne soient coincés ou écrasés. Figure 73. Installation de la carte de distribution d’alimentation Étapes suivantes Installez les blocs d’alimentation. Suivez la procédure décrite dans Après une intervention à l’intérieur du système. - Page 99 Le cas échéant, Module SD interne double Débranchez tous les câbles de la carte système. PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système en retirant la carte système du système. Étapes À l’aide d’un tournevis cruciforme nº 2, retirez les vis qui fixent la carte système au châssis. Figure 74.
-
Page 100: Installation De La Carte Système
Figure 75. Retrait de la carte système Étape suivante Remettez en place la carte système. Installation de la carte système Prérequis REMARQUE : Avant de remplacer la carte système, remplacez l’ancienne étiquette d’adresse MAC du contrôleur iDRAC de l’étiquette d’informations par celle de l’adresse MAC du contrôleur iDRAC de la carte système de remplacement. Suivez les consignes de sécurité... - Page 101 Figure 76. Installation de la carte système À l’aide d’un tournevis cruciforme nº 2, serrez les vis qui fixent la carte système au châssis. Étapes suivantes Réinstallez les éléments suivants : Module TPM (Trusted Platform Module) REMARQUE : Le module TPM doit être remplacé uniquement lors de l’installation d’une nouvelle carte système.
-
Page 102: Restauration Du Système À L'aide De La Fonctionnalité Restauration Facile
Si vous n’utilisez pas la fonctionnalité Easy Restore, importez votre licence iDRAC Enterprise (nouvelle ou déjà existante). Pour plus d’informations, consultez le Guide d’utilisation du Integrated Dell Remote Access Controller (iDRAC) sur Dell.com/idracmanuals Restauration du système à l’aide de la fonctionnalité Restauration facile La fonctionnalité... -
Page 103: Installation Du Module Tpm
À propos de cette tâche PRÉCAUTION : Une fois le module d’extension TPM installé, il est lié de manière cryptographique à cette carte système. Toute tentative de retrait d’un module d’extension TPM annule la liaison cryptographique ; le module TPM retiré ne peut pas être réinstallé... -
Page 104: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker
Initialisation du module TPM pour les utilisateurs de BitLocker Initialisez le module TPM. Pour plus d’informations, voir Initialisation du module TPM pour les utilisateurs d’Intel TXT. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé). Initialisation du module TPM 1.2 pour les utilisateurs de TXT Lors de l’amorçage du système, appuyez sur F2 pour accéder au programme de configuration du système. -
Page 105: Panneau De Commande
panneau de commande Retrait du panneau de commande gauche Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Étapes Déconnectez du connecteur de la carte système le câble du panneau de commande. REMARQUE : Prenez soin de noter l’acheminement des câbles lorsque vous les retirez du système. -
Page 106: Retrait Du Panneau De Commandes Droite
REMARQUE : Vous devez acheminer le câble correctement pour éviter qu’il ne soit coincé ou écrasé. Alignez et insérez l’ensemble panneau de commande gauche dans le logement correspondant du système. À l’aide d’un tournevis approprié, serrez les vis qui fixent l’ensemble. Figure 79. -
Page 107: Installation Du Panneau De Commande Droit
Figure 80. Retrait du panneau de commandes droite Étape suivante Réinstallez le panneau de commande droit. Installation du panneau de commande droit Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Acheminez le câble du panneau de commande à travers la paroi latérale et les fentes de guidage du système. REMARQUE : Vous devez acheminer le câble correctement pour éviter qu’il ne soit coincé... - Page 108 Figure 81. Installation du panneau de commande droit Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Installation et retrait des composants du système...
-
Page 109: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette rubrique contient des informations spécifiques sur les cavaliers. Elle contient également des informations sur les cavaliers et les commutateurs et décrit les connecteurs des multiples cartes dans le système. Les cavaliers de la carte système permettent de désactiver les mots de passe système et de configuration. -
Page 110: Connecteurs De La Carte Système
Connecteurs de la carte système Figure 82. Connecteurs de la carte système Tableau 12. Connecteurs de la carte système Élém Connecteur Description FAN1 Connecteur du ventilateur 1 PIB_CONN Connecteur pour le signal de la carte de distribution BP_SIG Connecteur de signal du fond de panier NVRAM_CLR Effacer le cavalier NVRAM PWRD_EN... -
Page 111: Paramètres Des Cavaliers De La Carte Système
Élém Connecteur Description INT_USB_3.0 Connecteur USB interne Voyants Voyants du diagnostic de carte système support de processeur Connecteur d’alimentation de la carte de distribution de l’alimentation A3, A1, A4, A2 Supports de barrette de mémoire SATA0-3 Signal SATA SATA_ODD-HDD4 Connecteur SATA - Connecteur SATA du disque optique Connecteur d’alimentation de la carte de distribution de l’alimentation 1 FAN4 Connecteur du ventilateur 4... -
Page 112: Désactivation D'un Mot De Passe Oublié
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 113: Caractéristiques Techniques
Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du châssis • Poids du système • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Caractéristiques techniques des ventilateurs de refroidissement •... -
Page 114: Dimensions Du Châssis
Dimensions du châssis Figure 83. Dimensions du châssis Tableau 14. Dimensions du châssis Dell EMC PowerEdge R340 Configuration Configuration 482,0 mm 434,0 mm 42,8 mm Avec cadre : 483,72 mm 522,85 mm 8 disques de 8 disques de (18,98 pouces) -
Page 115: Poids Du Système
Nombre de processeurs pris en charge Processeur Intel Xeon évolutif Spécifications des blocs d’alimentation (PSU) Le système Dell EMC PowerEdge R340 prend en charge jusqu’à deux unités PSU en CA. Tableau 17. Caractéristiques du PSU Dell EMC PowerEdge R340 Bloc... -
Page 116: Caractéristiques De La Batterie Du Système
En option Caractéristiques de la batterie du Système Le Dell EMC PowerEdge R340 système prend en charge une pile bouton au lithium CR 2032 3.0 V du système. Caractéristiques des cartes de montage de cartes d'extension Le système Dell EMC PowerEdge R340 prend en charge jusqu’à deux cartes PCI Express (PCIe) de 3e génération. -
Page 117: Caractéristiques Du Contrôleur De Stockage
Quatre supports de 288 broches 2 666 MT/s Caractéristiques du contrôleur de stockage Le système Dell EMC PowerEdge R340 prend en charge les cartes de contrôleur suivantes : Tableau 22. Cartes de contrôleur du Dell EMC PowerEdge R340 système Contrôleurs internes Contrôleurs externes... -
Page 118: Spécifications Des Ports Et Connecteurs
Le port compatible micro USB 2.0 peut uniquement être utilisé en tant qu’iDRAC Direct ou port de gestion. Caractéristiques techniques des ports de carte réseau (NIC) Le système Dell EMC PowerEdge R340 prend en charge jusqu’à 2 ports de carte réseau (NIC) 10/100/1 000 Mbits/s sur le panneau arrière. Caractéristiques du connecteur série Le Dell EMC PowerEdge R340 système prend en charge un connecteur série sur le panneau arrière, de type 9 broches DTE (Data Terminal... -
Page 119: Spécifications Vidéo
Utilisez les cartes microSD Dell EMC qui sont associées aux systèmes IDSDM ou vFlash configurés. Spécifications vidéo Le Dell EMC PowerEdge R340 système prend en charge le contrôleur graphique intégré Matrox G200 avec une mémoire de trames vidéo de 16 Mo. - Page 120 Tableau 28. Spécifications d'humidité relative Humidité relative Spécifications Stockage De 5 à 95 % de RH et point de condensation maximal de 33°C (91°F). L’atmosphère doit être en permanence sans condensation. En fonctionnement HR de 10 % à 80 % avec point de condensation maximal de 29 °C (84,2 °F). Tableau 29.
-
Page 121: Température De Fonctionnement Standard
Température de fonctionnement standard Tableau 33. Spécifications de température de fonctionnement standard Température de fonctionnement standard Spécifications En fonctionnement continu (pour une altitude de moins de 10–35 °C (50–95 °F) sans lumière directe du soleil sur l’équipement. 950 m ou 3117 pieds) Fonctionnement dans la plage de température étendue Tableau 34. -
Page 122: Caractéristiques De Contamination De Particules Et Gazeuse
• Prise en charge d’un processeur de 80 W max. • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • L’unité de sauvegarde sur bande (TBU) n’est pas prise en charge. -
Page 123: Diagnostics Du Système Et Codes Des Voyants
Diagnostics du système et codes des voyants Les voyants de diagnostic sur le panneau avant du système affichent l'état pendant le démarrage du système. Sujets : • Codes des voyants d’intégrité du système et d’ID du système • Codes du voyant d’iDRAC Direct •... -
Page 124: Codes Du Voyant D'idrac Direct
Dell Event and Error Messages Reference Guide (Guide de référence Dell des messages d’événement et d’erreur). Codes du voyant d’iDRAC Direct Le voyant d'iDRAC Direct s'allume pour indiquer que le port est connecté et utilisé en tant que partie intégrante du sous-système de l'iDRAC. -
Page 125: Codes Du Voyant Du Bloc D'alimentation
Figure 85. Codes des voyants de carte réseau Voyant LED de liaison Voyant LED d’activité Tableau 39. Codes des voyants de carte réseau État État Les voyants de liaison et d’activité sont éteints. La carte réseau n’est pas connectée au réseau. Le voyant de liaison est vert et le voyant d’activité... -
Page 126: Codes Des Voyants Des Disques
Tableau 40. Codes du voyant d’état du bloc d’alimentation CA Codes du voyant État d’alimentation Vert Une source d’alimentation valide est connectée au bloc d’alimentation et le bloc d’alimentation est opérationnel. Orange clignotant Indique un problème lié au bloc d’alimentation. Éteint L’alimentation n’est pas connectée au bloc d’alimentation. -
Page 127: Utilisation Des Diagnostics Du Système
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ou risque de perte de données. -
Page 128: Exécution Des Diagnostics Intégrés Du Système À Partir Du Gestionnaire D'amorçage
La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l'exécution des tests sur tous les périphériques détectés. Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Au démarrage du système, appuyez sur F10. -
Page 129: Obtention D'aide
Contacter Dell Dell propose plusieurs possibilités de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d'une connexion Internet fonctionnelle, consultez votre facture, le bordereau de marchandises ou le catalogue des produits pour trouver les informations de contact. -
Page 130: Quick Resource Locator Pour Le Dell Emc Poweredge R340 Système
Collecte de diagnostic automatisée : SupportAssist collecte automatiquement des informations sur l'état du système depuis vos périphériques et les envoie à Dell EMC en toute sécurité. Ces informations sont utilisées par Dell EMC pour la résolution des problèmes. Obtention d'aide... - Page 131 • Contact proactif : Un agent du support technique Dell EMC vous contacte à propos de ce dossier de support et vous aide à résoudre le problème. Les avantages disponibles varient en fonction du droit au service Dell EMC acheté pour votre appareil. Pour plus d’informations sur SupportAssist, rendez-vous sur Dell.com/supportassist.
-
Page 132: Ressources De Documentation
Pour afficher le document qui est répertoriée dans le tableau des ressources de documentation : • Sur le site de support Dell EMC : Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location (Emplacement). - Page 133 Gestion de votre système Pour plus d’informations sur le logiciel de gestion Dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
- Page 134 Tâche Document Emplacement Dépannage du système Pour plus d’informations sur l’identification et la Dell.com/poweredgemanuals résolution des problèmes du serveur PowerEdge, reportez-vous au Guide de dépannage du serveur. Ressources de documentation...
