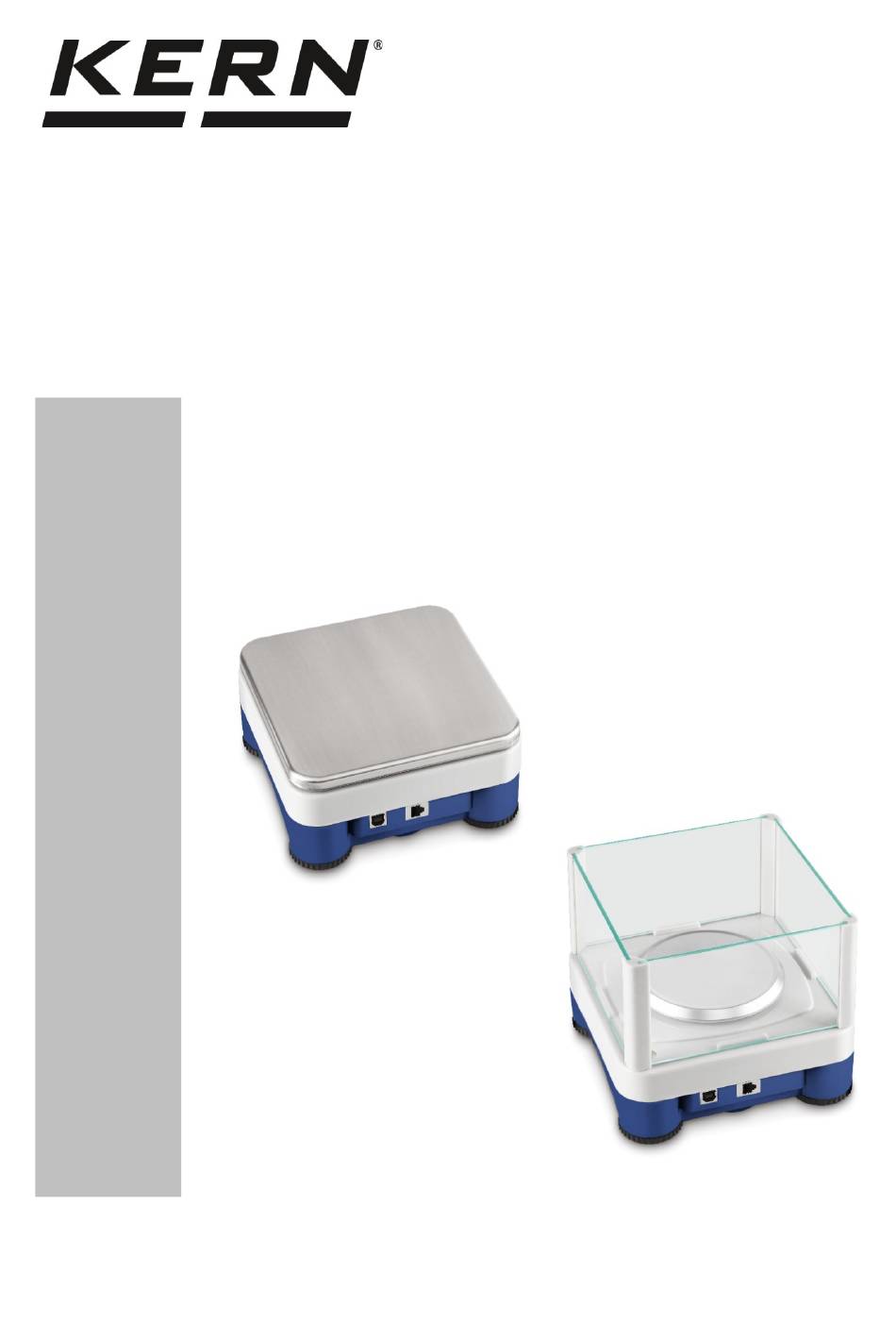

Notice d'utilisation et d'installation
Plateforme de pesée numérique
KERN KDP
Type TKDP-B
Version 1.4
2021-04
F
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tél.: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
KDP-BA_IA-f-2114
Publicité
Manuels Connexes pour KERN TKDP 10K-3-B
Sommaire des Matières pour KERN TKDP 10K-3-B
- Page 1 KERN & Sohn GmbH Ziegelei 1 Tél.: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Notice d’utilisation et d’installation Plateforme de pesée numérique KERN KDP Type TKDP-B Version 1.4 2021-04 KDP-BA_IA-f-2114...
- Page 2 KERN KDP Version 1.4 2021-04 Notice d’utilisation et d’installation Plateforme de pesée numérique Table des matières Caractéristiques techniques ................. 3 Déclaration de conformité ................4 Aperçu de l’appareil ..................5 Indications fondamentales (généralités) ............. 6 Application conforme aux prescriptions ..................6 Utilisation inadéquate .........................
- Page 3 165 x 165 mm inox Conditions ambiantes +5° C jusqu’à +35° C autorisées Degré hygrométrique 80 % relative (non condensant) Alimentation en courant Interfaces USB-Host/Master (standard) WLAN (factory option; KERN KDP-A01) Ethernet (factory option; KERN KDP-A02) Bluetooth 4.0 (factory option; KERN KDP-A03) KDP-BA_IA-f-2114...
- Page 4 80 % relative (non condensant) Alimentation en courant Interfaces USB-Host/Master (standard) WLAN (factory option; KERN KDP-A01) Ethernet (factory option; KERN KDP-A02) Bluetooth 4.0 (factory option; KERN KDP-A03) 2 Déclaration de conformité Vous pouvez trouver la déclaration UE/CE en ligne sur: www.kern-sohn.com/ce KDP-BA_IA-f-2114...
- Page 5 3 Aperçu de l’appareil Modèle d = 0,001 g Modèles d 0,01 g > Pos. Désignation Pare-brise en verre Plateau de pesée Pieds à vis Connexions Bulle d'air (dans les modèles d 0,01 g au-dessous du plateau de pesée) > KDP-BA_IA-f-2114...
- Page 6 La plateforme de pesée numérique ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 4.3 Garantie La garantie n´est plus valable en cas de •...
- Page 7 à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids de contrôle et les plateformes de pesée numériques (sur la base du standard national).
- Page 8 Etendue de la livraison / accessoires de série : • Plateforme de pesée numérique, voir chap. 3 • Adaptateur réseau • USB A à câble USB B • Cette notice d'installation • Description de l'interface (KCP-ZB) • Logiciel KERN BalanceConnection (notice d'utilisation sur-ligne) KDP-BA_IA-f-2114...
- Page 9 7.3 Structure et installation Le lieu d'installation correct est très important pour l'exactitude des résultats de pesage. Niveller Une orientation exacte et une installation stable sont les conditions pour obtenir des résultats reproductibles. La balance peut être nivelée pour compenser de petites aspérités ou inclinaisons de la surface d'appui.
- Page 10 KCP (procès-verbal de communication KERN): KCP est un jeu de commandes d'interface standardisé pour les balances KERN et autres appareils qui permet d'appeler et de commander tous les paramètres et toutes les fonctions d'appareil importants. On peut relier les appareils KERN avec KCP tout simplement à l'ordinateur, aux commandes industrielles et à...
- Page 11 Pour l'interrogation et la configuration de l'adresse IP de la plateforme de pesée, la relier à l'ordinateur par USB (voir chapitre "USB") et avec les commandes suivantes appeler ou remplacer la configuration réseau, dans cet exemple avec KERN BalanceConnection: 8.3.1 Lecture de l’adresse IP...
- Page 12 Dans l’écran de démarrage de la KERN BalanceConnection sélectionner le „Mode d’expert“. A droite en bas cliquer sur le symbole KDP-BA_IA-f-2114...
- Page 13 En mode d’expert ajouter la plateforme de pesée. A cette fin cliquer sur „Ajouter appareil“: KDP-BA_IA-f-2114...
- Page 14 Une liste des appareils apparait. Dans cette liste sélectionner „KDP“ et à droite en haut cliquer sur „Reprendre“. Alors la plateforme de pesée a été ajoutée. KDP-BA_IA-f-2114...
- Page 15 Après avoir choisi l’appareil de la liste, la fenêtre suivante s’ouvre automatiquement: Dans la fenêtre „Caractéristique KDP“ remplir les cases et à droite en bas cliquer sur la case „Reprendre“. KDP-BA_IA-f-2114...
- Page 16 „KDP“ est alors affiché. Ensuite en bas dans la fenêtre „Interfaces“ cliquer sur le COM-Port correspondant et en cliquant sur la souris à droite activer ce port. (le Com-Port respectif apparait dès que la balance a été branchée.) KDP-BA_IA-f-2114...
- Page 17 Le COM-Port activé est alors affiché comme actif par le point vert. En cliquant sur la droite de ce port, le menu reapparait. Cliquer sur „Ouvrir console“. KDP-BA_IA-f-2114...
- Page 18 Alors on peut utiliser les télé-commandes suivantes: • JNEA: Interrogation / régler adresse réseau (IP) • JNEK: Interrogation / régler masque réseau • JNEG: Interrogation / régler adresse gateway Ici à titre d‘exemple: “JNEA”: Saisir la commande désirée dans la case texte et confirmer avec le crochet Alors on peut atteindre la plateforme de pesée sous les ports suivants: •...
- Page 19 8.3.2 Branchement de la plateforme de pesée à un réseau D’abord la plateforme de pesée est reliée au réseau par l’interface Ethernet. Selon la tâche désirée de la balance, l’interface correspondante est sélectionnée dans le réseau. Dans cet exemple „TCP/IP Client“: Choisir les caractéristiques du port IP et saisir l’adresse IP de la balance.
- Page 20 Alors le port sélectionné est ajouté et activé. En cliquant sur la droite du port, le menu apparait. Cliquer sur „Ouvrir console“. On peut alors communiquer avec la balance par l’intermédiaire du réseau. KDP-BA_IA-f-2114...
- Page 21 8.4 WLAN Après avoir allumé sans configuration, la plateforme de pesée constitue d'abord un point d'accès WLAN avec le nom "AI-Thinker_xxxxxx. Relier la plateforme de pesée avec l'ordinateur par ce point d'accès. Dans un webbrowser saisir l'adresse IP 192.168.4.1 de la plateforme de pesée.
- Page 22 • Appeler le site web de configuration et vérifier l'adresse IP. (voir fig.:) Fermer le site web de configuration, relier le PC avec le réseau sélectionné Ouvrir le logiciel cible (p.ex. KERN Balance Connection) et enregistrer l'adresse IP et le port 23. (voir fig.:) Pour l'interrogation de la configuration attribuée par DHCP, ainsi que la configuration...
- Page 23 Réaliser l’ajustage le plus près possible de la charge maximale du système de pesée. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com. • Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.
- Page 24 • „TA“: Mettre ou demander la valeur tare actuelle 10.2 Usage avec le logiciel BalanceConnection Le logiciel adjoint "KERN BalanceConnection" contient une configuration d'exemple pour le travail avec la plateforme de pesage KDP. La configuration d'exemple commute la balance sur transmission en continu, affiche la valeur pondérale actuelle dans un écran On-Screen et contient les commandes plus importantes (ajustage,...
- Page 25 1) Fenêtre principale BalanceConnection: 2) Fenêtre d'écran On-Screen avec trois zones: a. Fonctions principales b. Valeur pondérale actuelle c. Liste en forme de tableau de valeurs pondérales qui ont été demandées avec "PRINT". KDP-BA_IA-f-2114...
- Page 26 Important: Dans la configuration standard COM1 est enregistré comme interface. L'adapter svp. à votre balance. Pour l'accès par Ethernet, WLAN ou Bluetooth veuillez établir le port correspondant dans le logiciel. Concernant les détails des changements sur la configuration, veuillez consulter la notice du logiciel BalanceConnection.
- Page 27 L'ajustage de la plateforme est représenté dans la configuration exemple par une séquence de commandes, qui corresponde au processus d'ajustage dans le chapitre 9. Veuillez suivre les instructions représentées à l'écran. 11 Downloads BalanceConnection Download (online): • http://balanceconnection.kern-sohn.com/dl BalanceConnection manual (online): • http://balanceconnection.kern-sohn.com/manual.pdf KCP-manual: •...
