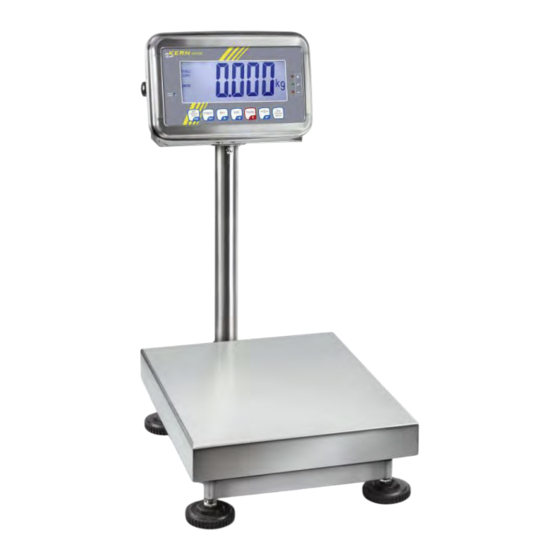

- Page 1 Mode d’emploi Balance en acier inox KERN SFB Version 2.5...
-
Page 2: Table Des Matières
KERN SFB Version 2.5 04/2016 Mode d’emploi de la Balance en acier inox Sommaire Caractéristiques techniques ................4 Aperçu de l’appareil ..................10 Vue d’ensemble du clavier ..................11 2.1.1 Saisie numérique par les touches de navigation ............. 12 Vue d’ensemble des affichages ................12 Indications fondamentales (généralités) ............ - Page 3 Fonctionnement ....................29 Enclenchement ......................29 Arrêt ..........................29 Remise à zéro ......................29 Pesage simple ......................29 C ommutation de l’unité de pes age (modèles non étalonnables uniquement) ...30 Pesée avec tare ......................31 Pesée avec gamme de tolérance................32 7.7.1 Contrôle de la tolérance par rapport au poids ciblé ............33 7.7.2 Contrôle de tolérance sur quantité...
-
Page 4: Caractéristiques Techniques
1 Caractéristiques techniques KERN SFB 10K1HIP SFB 15K5HIPM SFB 20K2HIP Lisibilité (d) Plage de pesée (max) 10 kg 15 kg 20 kg Charge minimale (Min) 100 g Echelon d’étalonnage (e) Classe d’étalonnage Reproductibilité Linéarité ± 1 g ± 5 g ±... - Page 5 KERN 30K10HIPM 50K5HIP 50K5LHIP 50K-3XL Lisibilité (d) 10 g Plage de pesée (max) 30 kg 50 kg 50 kg 50 kg Charge minimale (Min) 200 g Echelon d’étalonnage (e) 10 g Classe d’étalonnage Reproductibilité 10 g Linéarité ± 10 g ±...
- Page 6 KERN 60K20HIPM 60K20LHIPM 60K-2XLM Lisibilité (d) 20 g 20 g 20 g Plage de pesée (max) 60 kg 60 kg 60 kg Charge minimale (Min) 400 g 400 g 400 g Echelon d’étalonnage (e) 20 g 20 g 20 g Classe d’étalonnage...
- Page 7 KERN 100K10HIP 100K-2L 100K-2HM 100K-2LM Lisibilité (d) 10 g 10 g 50 g 50 g Plage de pesée (max) 100 kg 100 kg 150 kg 150 kg Charge minimale (Min) 1 kg 1 kg Echelon d’étalonnage (e) 50 g 50 g Classe d’étalonnage...
- Page 8 KERN 100K-2XL 100K-2XLM 120K50HIPM Lisibilité (d) 10 g 50 g 50 g Plage de pesée (max) 100 kg 150 kg 120 kg Charge minimale (Min) 1 kg 1 kg Echelon d’étalonnage (e) 50 g 50 g Classe d’étalonnage Reproductibilité 10 g...
- Page 9 KERN 200K-2XL 300K-1LM Lisibilité (d) 20 g 100 g Plage de pesée (max) 200 kg 300 kg Charge minimale (Min) 2 kg Echelon d’étalonnage (e) 100 g Classe d’étalonnage Reproductibilité 20 g 100 g Linéarité ± 40 g ± 100 g Poids d’ajustage...
-
Page 10: Aperçu De L'appareil
2 Aperçu de l’appareil Etat accumulateur Plage de touches Affichage du poids Marque de tolérance, voir au chap. 7.7 Unité de pesée Vis de pied Niveau à bulle (sous le plateau de pesée) SFB-BA-f-1625... -
Page 11: Vue D'ensemble Du Clavier
2.1 Vue d’ensemble du clavier Touche Fonction Mise en marche / arrêt • Remise à zéro • Valider l’entrée Touche de navigation • Tarage • En saisie numérique augmentez les chiffres clignotants Touche de navigation • Feuilletez en avant dans le menu •... -
Page 12: Saisie Numérique Par Les Touches De Navigation
2.1.1 Saisie numérique par les touches de navigation Appuyer sur , le réglage actuel est affiché. Le premier chiffre clignote et peut alors être changé. Si le premier chiffre ne doit pas être changé, appuyer sur , le deuxième chiffre commence à... -
Page 13: Indications Fondamentales (Généralités)
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 3.3 Garantie La garantie n´est plus valable en cas •... -
Page 14: Vérification Des Moyens De Contrôle
Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d´ajustage et les balances (sur la base du standard national). -
Page 15: Déballage Et Installation
6 Déballage et installation 6.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à... - Page 16 Retirer la cale de transport : 1. Modèles taille de plateforme 300 x 240 mm Desserrer et enlever les vis marquées 2. Modèles taille de plateforme 400 x 300 mm Desserrer et enlever la vis marquée par l’étiquette Attention: Les vis scellées ne doivent pas être desserrées. Seulement un pont de pesée horizontalement aligné...
-
Page 17: Statif
6.2.1 Statif Exemple de montage modèles taille de plateforme 300 x 240 mm: Fixer le statif selon la figure à l’aide des 4 vis [1], les rondelles de sécurité et intercalaires. Veiller à ce que le câble ne soit pas coincé ou endommagé. Tourner la vis d’appui [2] jusqu’à... - Page 18 Enlever l’appareil d’affichage de son support, à cet effet retirer les boutons tournants latéraux [3]. Fixer le statif sur le support de l’appareil d’affichage à l’aide des quatre vis à tête lentiforme [4] et écrous sur l’affichage de l’appareil d’affichage. Fixer et positionner l’appareil d’affichage au moyen des boutons tournants [3].
- Page 19 Fourniture modèles taille de plateforme 400 x 300 mm: Tuyau de statif Adaptateur appareil d’affichage Pied de statif SFB-BA-f-1625...
-
Page 20: Branchement Secteur
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. -
Page 21: Ajustage
6.6 Ajustage Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est nécessaire d´adapter la balance, conformément au principe physique fondamental de pesée, à l´accélération de la pesanteur du lieu d´installation (uniquement si la balance n´a pas déjà... -
Page 22: Modèles Étalonnés
6.6.1 Modèles étalonnés Dans les systèmes de pesage étalonnés, le point de menu pour l’ajustage „P2 mode“ est bloqué. Afin d’enlever le blocage de l‘accès, avant l’appel du menu il faut briser le cachet et court-circuiter les deux contacts de la platine de circuits imprimés [K2] à... - Page 23 Effectuer l’ajustage Confirmer le réglage de menu „noLin“ sur . Observer qu’aucun objet ne se trouve sur le plateau de pesage. Attendez l’affichage de la stabilité puis appuyez sur la touche Le poids d'ajustage actuellement établi est affiché. ...
-
Page 24: Modèles Non Étalonnables
6.6.2 Modèles non étalonnables Appel du menu : 1. Mettre en marche l’appareil et pendant le test automatique tenir enfoncé 2. Appuyer successivement sur le premier bloc de menu „PO CHK“ est affiché. 3. Appuyer plusieurs fois sur jusqu’à ce que „P3 CAL“ est affiché. -
Page 25: Linéarisation
Linéarisation La linéarité indique le plus grand écart possible pour l'affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif tant en valeurs positives que négatives sur toute l'étendue de pesage. Si un écart de linéarité est constaté... -
Page 26: Modèles Non Étalonnables
Lorsque „Ld 3“ est affiché, posez le troisième poids d’ajustage (max) avec précaution au centre du plateau de pesée. Attendez l’affichage de la stabilité puis La balance effectue à la suite de la linéarisation un contrôle automatique. Retirez le poids d’ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée. -
Page 27: Etalonnage
6.8 Etalonnage Généralités: D´après la directive UE 90/384/CEE ou 2009/23EG, les balances doivent faire l´objet d´un étalonnage lorsqu´elles sont utilisées tel qu´indiqué ci-dessous (domaine régi par la loi): a) Dans le cadre de relations commerciales, lorsque le prix d´une marchandise est déterminé... - Page 28 Remarques aux systèmes de pesée étalonnés Accès au circuit imprimé: • Oter le sigle • Ouvrir appareil d'affichage • En utilisant l’appareil d’affichage comme système de pesage étalonnable, il faut court-circuiter les contacts de la platine de circuits imprimés avec un cavalier [K1].
-
Page 29: Fonctionnement
7 Fonctionnement 7.1 Enclenchement Appuyer sur , l’appareil exécute un test automatique. Dès que l’affichage du poids apparaît l’appareil est prêt à peser. 7.2 Arrêt Appuyer sur , l’affichage s’éteint. 7.3 Remise à zéro La calage à zéro permet de corriger l’influence de petits encrassements sur le plateau de la balance. -
Page 30: C Ommutation De L'unité De Pes Age (Modèles Non Étalonnables Uniquement)
C ommutation de l’unité de pes age (modèles non étalonnables uniquement) Activer les unités de pesée : Appeler le point de menu P5 Unt, voir chap. 8 Appuyer sur , la première unité de pesage avec le réglage actuel est affichée. ... -
Page 31: Pesée Avec Tare
7.6 Pesée avec tare Déposer le récipient de pesée. Après contrôle de la stabilité, appuyez sur la NE T touche . L’affichage du zéro et l’indicateur apparaissent. Ceci indique que l’enregistrement interne du poids du récipient a eu lieu. ... -
Page 32: Pesée Avec Gamme De Tolérance
Pesée avec gamme de tolérance En pesant avec supérieur de tolérance, vous pouvez définir une valeur-limite supérieure et inférieure afin de vous assurer que les matières pesées se trouvent exactement entre les valeurs de tolérance établies. Pour les contrôles de tolérances tels que dosage, portionnement ou triage, l’appareil indique le dépassement des seuils supérieur et inférieur par un signal optique et acoustique. -
Page 33: Contrôle De La Tolérance Par Rapport Au Poids Ciblé
7.7.1 Contrôle de la tolérance par rapport au poids ciblé Réglages En mode de pesée appeler au même temps Appeler , sur l’affichage apparaît la valeur-limite inférieure Appuyer sur , le réglage actuel est affiché. Saisissez sur les touches de navigation (voir au chap. 2.1.1) la valeur-limite inférieure p. - Page 34 Appeler , le système de pesée se trouve en mode de pesée de tolérance. À partir de là, le dispositif juge si le produit pesé est bien situé dans le domaine des deux seuils de tolérance. Pesée avec gamme de tolérance ...
-
Page 35: Contrôle De Tolérance Sur Quantité De Pièces Ciblée
7.7.2 Contrôle de tolérance sur quantité de pièces ciblée Réglages En mode de pesée appeler au même temps Appeler de façon répétée jusqu’à ce que l’affichage apparaît pour la saisie de la valeur-limite inférieure Appuyer sur , le réglage actuel est affiché. - Page 36 Appeler , le système de pesée se trouve en mode de pesée de tolérance. À partir de là, le dispositif juge si le produit pesé est bien situé dans le domaine des deux seuils de tolérance. Pesée avec gamme de tolérance ...
-
Page 37: Totalisation Manuelle
7.8 Totalisation manuelle Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option. • Réglage du menu: „P1 COM“ ou „P2 COM“ „MODE“ „PR2““, voir chap. 8 •... - Page 38 Appuyer sur en même temps Toutes les données dans la mémoire de totalisation sont effacées. Exemple d'édition KERN YKB-01N, système de pesage étalonné: Réglage du menu Réglage du menu „P1 COM“ ou „P2 COM“ „Lab 2“ / Prt 7“...
-
Page 39: Totalisation Automatique
7.9 Totalisation automatique Par cette fonction sont automatiquement additionnées les valeurs de pesées individuelles sans appel de dans la mémoire totalisatrice lors du délestage de la balance et éditées sur une imprimante raccordée en option. Réglages du menu: „P1 COM“ ou „P2 COM“ „MODE“ „AUTO““, voir au chap. 8 L’indicateur est affiché. -
Page 40: Comptage De Pièces
7.10 Comptage de pièces La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen ce qu’il est convenu d’appeler la référence. A cet effet il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces ce qu’il est convenu d’appeler la quantité... -
Page 41: Pesée D'animaux
7.11 Pesée d'animaux La fonction de pesée d’animaux se prête à la pesée d’objets à peser remuants. Le système de pesée forme des plusieurs valeurs pondérales une valeur moyenne stable et l’affiche. Le programme pesée d’animaux peut être réglée soit en appelant le bloc menu „P3 OTH“... -
Page 42: Verrouillage Du Clavier
7.12 Verrouillage du clavier Dans le point de menu „P3 OTH“ ou „P4 OTH“ „LOCK“ voir chap. 8, le verrouillage du clavier peut être activé / désactivé. Si la fonction activée après 10 minutes reste sans actionner une touche, le clavier sera verrouillé. -
Page 43: Fonction De Déconnexion Automatique
7.14 Fonction de déconnexion automatique „ “ AUTO OFF L’appareil est mis à l’arrêt automatiquement dans le temps réglé, si l’appareil d’affichage ou le pont de pesée ne sont pas actionnés. Tenir enfoncé (3s) jusqu’à ce que „setbl" s’affiche. ... -
Page 44: Menu
8 Menu Navigation dans le menu : Mettre en marche l’appareil pendant le test automatique Appel du menu appuyer sur Appeler successivement, le premier bloc de menu „PO CHK“ est affiché. Sélectionner le bloc Sur peuvent être appelés successivement les de menu différents points de menu les uns après les autres. -
Page 45: Aperçu Des Modèles Non Étalonnables
8.1 Aperçu des modèles non étalonnables Bloc de menu Point de menu Réglages disponibles / explication subsidiaire Menu princ. PO CHK SET H Valeur seuil supérieure „contrôle de tolérance pesée“, saisie voir chap. 7.7.1 Pesée avec SET LO Valeur seuil inférieure „contrôle de tolérance pesée“, gamme saisie voir chap. - Page 46 Ordres de télécommande, voir chap. 10.4 wirel Non documenté kit 1 Taux de bauds sélectionnable 600, 1200, 2400, 4800, 9600 * BAUD 7 bits, parité paire 7 bits, parité impaire 8 bits, pas de parité PTYPE tPUP Réglage standard de l'imprimante LP50 Non documenté...
-
Page 47: Aperçu Modèles Étalonnés
8.2 Aperçu modèles étalonnés Sur les systèmes de pesages étalonnés l’accès à „P2 mode et „P4 tAr“ est bloqué. Afin d'enlever le blocage de l'accès, il faut briser le cachet et court-circuiter les deux contacts de la platine au circuit imprimé [K2] à l'aide d'un cavalier (voir au chap. 6.7). Attention: Après la destruction de la marque scellée, le système de pesage doit être ré-étalonné... - Page 48 P2 mode SiGr Balance à une gamme de mesure COUNT Affichage définition interne DECI Position du point décimal Données de Lisibilité [d] / Valeurs d’étalonnage [e] configuration Capacité de balance [Max] noLin Ajustage, voir chapitre 6.5.1 LinEr Linéarisation, voir chap. 6.6.1 Non documenté...
- Page 49 Verrouillage du clavier activé P3 OTH LOCK Verrouillage du clavier désactivé voir au chap. Pesée d'animaux activée 7.11/7.12 Pesée d'animaux désactivée P4 tAr Appuyer sur , le réglage actuel est affiché. A l'aide des Gamme de touches de navigation (voir chap. 2.1.1) choisir le réglage voulu, tarage restreinte l'endroit resp.
-
Page 50: Maintenance, Entretien, Élimination
9.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur. 9.3 Elimination L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national ou régional en vigueur au lieu d´utilisation. - Page 51 • Pas de données Err10 Erreur de communication • Plage 0.9 ~ 1.0 Err15 Erreur de gravitation • Diminuer la charge Err17 Gamme d’étalonnage dépassée Fai l h / • Répétez l’ajustage Erreur d’ajustage Fai l l • Contrôler paramètres de Err P Erreur d'imprimante communication...
-
Page 52: Sortie De Données Rs 232C (Option)
Les conditions suivantes doivent être réunies pour la communication entre la balance et l’imprimante: • Reliez la balance avec l’interface d’une imprimante par un câble approprié. Seul un câble d’interface KERN correspondant vous assure une exploitation sans panne. • Les paramètres de communication (vitesse de transmission en bauds, bits et parité) doivent coïncider entre la balance et l’imprimante. -
Page 53: Protocole D'édition (Édition En Continu)
Symboles: Valeur stable Valeur instable GS / GW Poids brut Poids net Poids tare Nombre de pesées TOTAL Somme de toutes les pesées individuelles <lf> Interligne <lf> Interligne • Comptage **************************** **************************** 10.3 Protocole d’édition (édition en continu) • Pesage HEADER1: ST=STABLE，... -
Page 54: Aide Succincte En Cas De Panne
11 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Défaut Cause possible...
