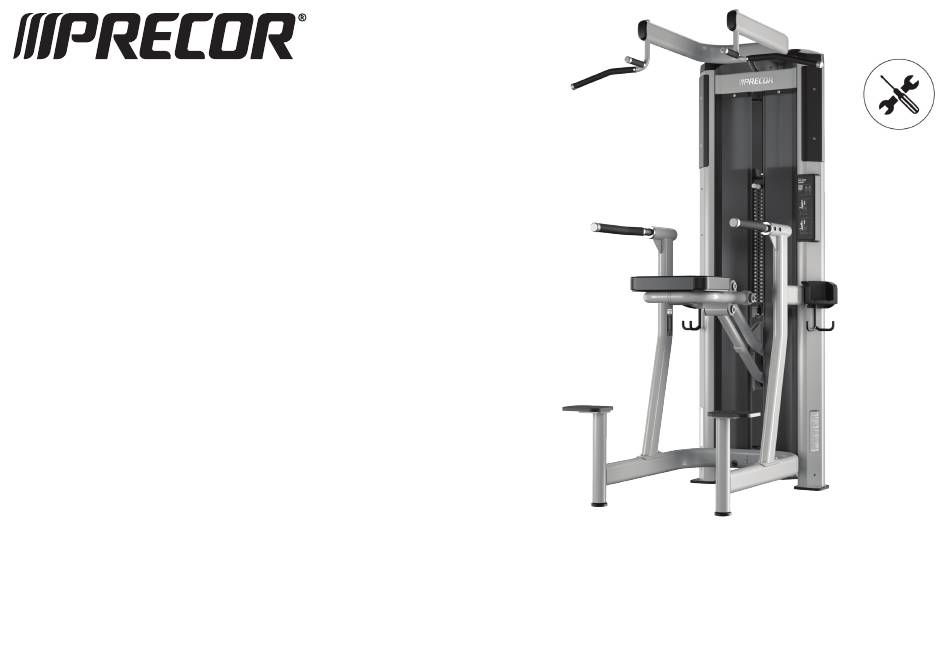

- Page 1 FRANÇAIS Stations Multifonctions Resolute™ Station de dips et tractions assistées Guide d’assemblage...
- Page 2 Pince (grande, moyenne et petite) latérales de la tour simple Marques commerciales Resolute est une marque commerciale et Precor est une marque déposée de Precor, Inc. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs. Tour simple Cadre de la...
- Page 3 Vis à tête creuse M6 x 10 mm Vis à tête creuse M6 x 10 mm Rondelle 13 mm Rondelle 13 mm Plaque de carénage supérieure, logo Precor Plaque de carénage supérieure, logo Precor Cache du carénage du cadre supérieur Cadre supérieur, tour simple Support à...
- Page 4 Liste des pièces de la station de dips et tractions assistées N° pièce Quantité N° pièce Quantité Cadre de la base Carénage avant Cadre supérieur Pièce de retenue inférieure du carénage Bras vertical droit Pièce de retenue supérieure du carénage Bras vertical gauche Appui-genoux Cadre de support arrière...
- Page 5 Assemblage de la tour IMPORTANT Selon votre configuration, vous pouvez assembler une tour quadruple, Assemblage du cadre de la tour simple (utiliser les listes de pièces de la tour simple) une tour simple ou les deux. Les numéros de pièces sont différents pour chacune. Veuillez vous référer à...
- Page 6 Assemblage de la station de dips et tractions assistées Assemblage du cadre de support arrière de la station de dips et tractions assistées (utiliser la liste des pièces de la station de dips et tractions assistées) Alignez le cadre de support arrière sur l’avant du cadre de sol et fixez les côtés aux colonnes de la tour à...
- Page 7 Assemblage de la pile de poids de la station de dips et Connecter les pièces restantes de la station de dips et tractions assistées tractions assistées (liste des pièces de la station de dips et tractions assistées) Connectez le cadre de la base de la station de dips et tractions assistées au cadre de La station de dips et tractions assistées dispose d’une pile de poids de 145,5 kg/320 lb.
- Page 8 Placez un ressort de retenue dans un capuchon de tige de guidage , et placez l’ensemble sur les tiges. Appuyez sur le capuchon et insérez chaque tige dans les trous du cadre supérieur (Figure 14). Figure 17 Acheminer le câble Déroulez le câble au niveau de la poulie supérieure.
- Page 9 Fixation des bras stabilisateurs ou des crochets Placez la plaque de carénage supérieure avec le logo Precor sur le cadre supérieur et fixez-la à...
- Page 10 (utiliser la liste des pièces de la tour simple et la liste des pièces de la station de dips et tractions assistées) Placez la plaque de carénage supérieure avec le logo Precor sur le cadre supérieur et fixez-la à l’aide de 2 vis à tête creuse M8 x 20 mm (de la liste des pièces de la tour...
- Page 11 Les revêtements de sol pouvant différer, vous devez consulter un entrepreneur agréé pour obtenir des conseils relatifs à l’ancrage et aux fixations appropriés. Les normes peuvent être modifiées ou mises à jour. Precor vous recommande de rester informé concernant les normes industrielles locales. Precor ne peut pas être responsable en cas de fixation ou d’ancrage inapproprié...
- Page 12 Septembre 2023 | CW39910-131 FRN | 12 ©2023 Peloton Interactive | Station SMR de dips et tractions assistées | Guide d’assemblage...
