2
A
B

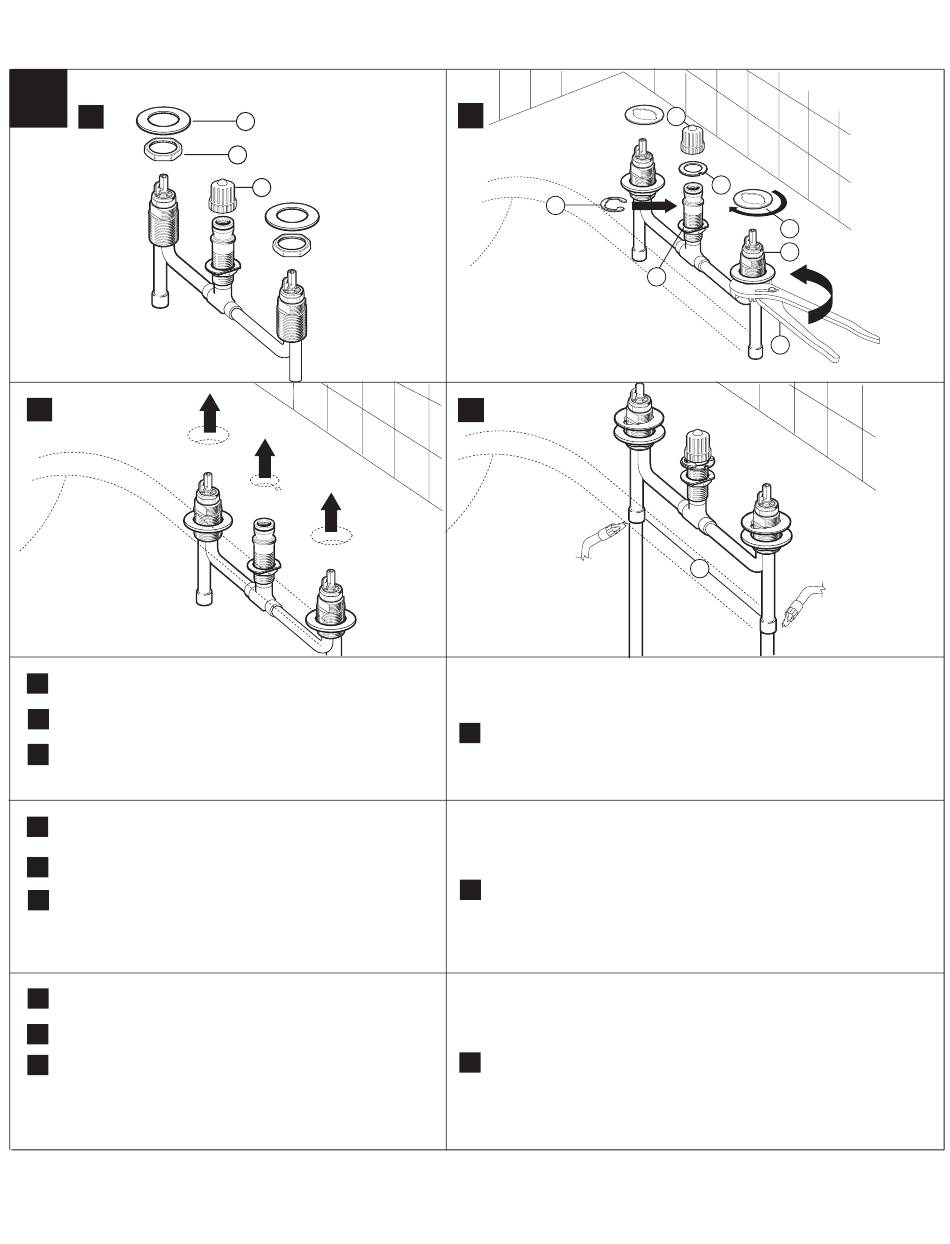

Install lower nuts (1) and thin washers (2) onto end bodies.
A
Remove test cap (3) from centre body.
Install rough-in from below deck.
B
Install centre body washer (2) and clip (3). NOTE: Align groove in washer
C
(2), open portion of clip (3), and flat of "D" washer (4) with 1/4" diameter
hole drilled in finished deck. Install top washers (1a) onto end bodies and
rotate 90°. NOTE: Top washers (1a) mayneed to be installed at an angle
Posez les écrous du bas (1) et les rondelles minces (2) sur les corps
A
d'extrémité. Enlevez le bouchon d'essai du corps central.
Installez la plomberie brute sous la plage de l'évier.
B
Installez la rondelle (2) et l'étrier (3) sur la partie centrale. REMARQUE :
C
Alignez la rainure de la rondelle (2), la partie ouverte de l'étrier (3) et le
côté plat de la rondelle en «D» (4) avec le trou de 1/4 po percé dans le
tablier fini. Installez les rondelles supérieures (1a) sur les extrémités puis
tournez de 90°. REMARQUE : Il se peut que les rondelles supérieures
(1a) doivent être insérees à angle afin de passer au dessus de l'écrou
Instale las tuercas inferiores (1) y las arandelas delgados (2) en los cuerpos.
A
Quite la tapa de prueba (3) del cuerpo central.
Haga la instalación preliminar por dentro del borde.
B
Instale la arandela del cuerpo central (2) y el gancho (3). NOTA: Alinee la
C
ranura de la arandela (2), la parte abierta del gancho (3) y la parte recta
de la arandela en "D" (4), con el orificio de 1/4" de diámetro perforado
en el tablero terminado. Instale las arandelas de la parte superior (1a) en
cuerpos de los extremos y gírelas en 90°. NOTA: Es posible que sea
necesario instalar las arandelas superiores inclinadas (1a) para poder
pasarlas por sobre las tuercas de los capuchones (1b). Vuelva a
All manuals and user guides at all-guides.com
2
1
3
C
3
D
in order to pass over the bonnet nut (1b). Re-install test cap (5). Tighten end body
and centre body nuts (6) from below deck. NOTE: Upper washer to be placed on
finished surface if tiling is performed later, adjust rough-in accordingly.
Connect water lines to inlet tubes (1). [1/2 (12.7 mm) nominal (5/8" (15.9 mm) O.D.)
D
copper tubing is needed for the connection to the inlet tubes.] Solder connections.
R2709-PX: Connect valve body to water supplies using the proper ASTM F1807
copper crimp rings (using PEX crimp tool) and ASTM F876/F877 PEX tubing.
du chapeau (1b). Réinstallez le bouchon d'essai (5). Serrez les écrous des extrémités
et de la partie centrale (6) par le dessous du tablier. REMARQUE : Une rondelle
supérieure doit être placée sur la surface finie si un revêtement en céramique doit
être installé plus tard; ajustez alors la
Raccordez les canalisations d'eau aux tubes d'arrivée (1). [Un tube en cuivre à diamètre
D
nominal de 1/2 po (12,7 mm) et extérieur de (5/8 po (15,9 mm)) est requis pour le
raccordement aux tubes d'arrivée.] Soudez les connexions.
R2709-PX : Raccorder le corps de soupape à l'alimentation en eau à l'aide d'anneaux
de sertissage en cuivre adéquats et conformes à la norme ASTM F1807 (avec un outil
de sertissage adéquat) et de tuyaux de PEX conformes à la norme ASTM F876/F877.
instalar la tapa de prueba (5). Apriete las tuercas de los cuerpos de los extremos (6)
desde la parte inferiordel tablero. NOTA: La arandela superior debe colocarse sobre
la superficie
terminada. Si posteriormente se va a instalar mayólica o azulejos,
ajuste la instalación preliminar como corresponde.
Haga las conexiones de la líneas de agua a las tuberías de entrada de agua (1) [1/2"
D
(12.7 mm) nominal (5/8" (15.9 mm) D. Exter.) se requiere tubería de cobre para la
conexión a los tubos de entrada.] Suelde las conexiones.
R2709-PX: Conecte el cuerpo de la válvula a los suministros de agua usando anillos
compresores de cobre adecuados ASTM F1807 (con la herramienta de compresión
PEX) y tubos PEX ASTM F876/F877.
Page 3
5
2
1a 90˚ turn
1b
4
6
1
plomberie brute en conséquence.
210179 Rev. A
