Models/Modèles/Modelos
R2709
R2709-PX
Series/Séries/Series
Write purchased model number here.
Inscrivez le numéro de modèle ici.
Anote el número del modelo comprado aquí.
You may need/Articles dont vous
pouvez avoir besoin/Puede necesitar
For easy installation of your Delta faucet,
you will need:
• To READ ALL the instructions completely before
beginning.
• To READ ALL warnings, care and maintenance
information.
• To purchase the correct water supply hook-up.
Pour installer votre robinet Delta
facilement, vous devez :
• LIRE TOUTES les instructions avant de débuter.
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien.
• Acheter le bon nécessaire de raccordement.
Para una instalación fácil de su llave
de agua (grifo) Delta Faucet necesitará:
• LEER TODAS las instrucciones completas antes
de comenzar.
• LEER TODAS las advertencias, cuidado, e
información sobre el mantenimiento.
• Comprar las conexiones correctas para el
suministro de agua.
All manuals and user guides at all-guides.com

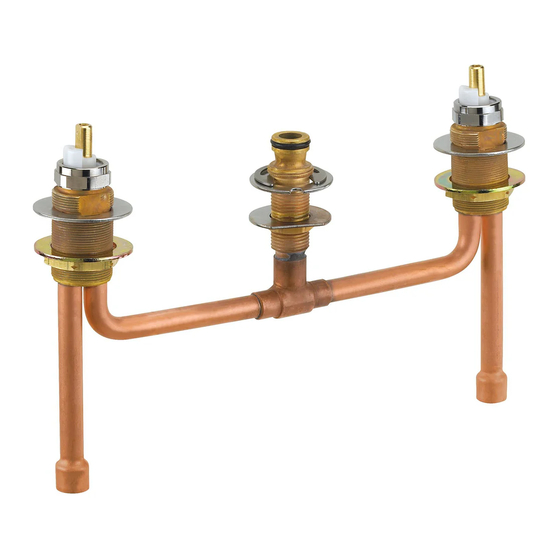

ROUGH-IN
TWO HANDLE NON-DIVERTER
ROMAN TUB
PLOMBERIE BRUTE
POUR BAIGNOIRE ROMAINE
À DEUX MANETTES SANS
DÉRIVATION
INSTALACIÓN PRELIMINAR
DE GRIFOS DE DOS MANIJAS,
SIN DESVIADOR, PARA
BAÑERAS ROMANAS
*
*
-PX models have connections that are designed for use
with ASTM F1807 copper crimp rings (installed using
proper PEX crimp tool) and ASTM F876/F877 PEX tubing.
Not compatible with ASTM F1960 cold expansion fittings.
*
Les modèles -PX sont conçus avec un raccord compatible
avec les anneaux de sertissage en cuivre conformes à la
norme ASTM F1807 (installés avec un outil de sertissage
adéquat) et avec les tuyaux de PEX conformes à la norme
ASTM F876/F877. Non compatible avec les raccords à
expansion à froid conformes à la norme ASTM F1960.
*
Los modelos -PX tienen conexiones diseñadas para usar
con los anillos compresores de cobre ASTM F1807 (instal-
ados con la herramienta PEX adecuada) y tubos PEX
ASTM F876/F877. No son compatibles con los acoples
de expansión en frío ASTM F1960.
R2709-PX
Page 1
*
210179 Rev. A
Publicité
Manuels Connexes pour Delta R2709
Sommaire des Matières pour Delta R2709
- Page 1 PEX adecuada) y tubos PEX ASTM F876/F877. No son compatibles con los acoples de expansión en frío ASTM F1960. For easy installation of your Delta faucet, you will need: • To READ ALL the instructions completely before beginning.
- Page 2 All manuals and user guides at all-guides.com RP43125 Retaining Ring (x1) and Washers (x3) Rondelles et rondelle retenue Anillo Retén y Arandelas 3" min 5" min (7.6 cm) RP40505 (12.7 cm) Top Washer Rondelle supérieur Arandela supreior 10" (25.4 cm) 5"...
- Page 3 «D» (4) avec le trou de 1/4 po percé dans le tablier fini. Installez les rondelles supérieures (1a) sur les extrémités puis R2709-PX : Raccorder le corps de soupape à l’alimentation en eau à l’aide d’anneaux tournez de 90°. REMARQUE : Il se peut que les rondelles supérieures de sertissage en cuivre adéquats et conformes à...
- Page 4 All manuals and user guides at all-guides.com CLEANING AND CARE Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel. MAINTENANCE SHUT OFF WATER SUPPLIES.
- Page 5 1 de enero 1995 e instaladas en los Estados Unidos de América, Canadá y México. uso y servicio normal. Si la reparación o su reemplazo no es práctico, Delta Faucet Company tiene DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL, la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la devolución...
