IDENTIFICATION DE L'OUTIL DE POSE

L'outil de pose RAC 83/AX est identifié par un marquage
indiquant raison sociale et adresse du fabricant, désignation
de l'outil de pose, marquage CE.
En cas de réclamation auprès de nos services techniques, il faut
toujours se référer aux données indiquées dans le marquage.
Raison sociale et adresse
RAC 83AX
Numéro de série

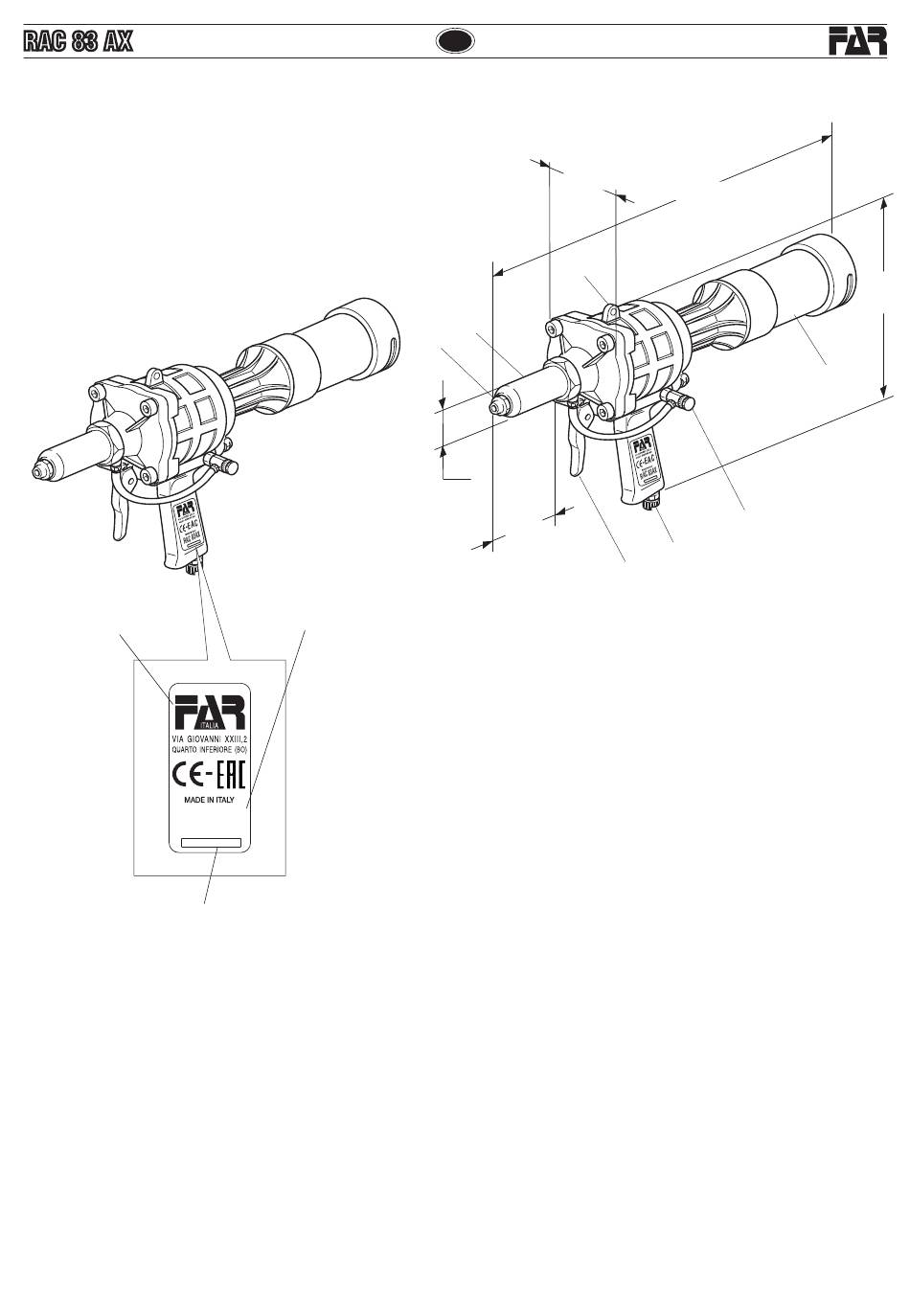

PARTIES PRINCIPALES

A) ....................................................................................Buse
B) ................................................................. Etrier de support
C) ........................................................ Récupérateur de clous
D) .......................................................... Soupape d'aspiration
E) .............................................................. Bouton de traction
F) ..................................................... Raccord d'air comprimè
G) ................................................................... Tête porte buse
Designation de l'outil de pose
750301 - RAC 83 AX – rev 09 - ( 04-2019 )
F
88
B
G
A
Ø 25
52

DONNES TECHNIQUES

• Pression d'utilisation .................................................6 BAR
• Diamètre int. min. tuyau alimentation
air comprimé ........................................ min. diam= 8 mm
• Consommation d'air par cycle ...................................2,2 Nl
• Force maximum ............................................ 6 BAR 5372 N
• Poids .................................................................... 1,740 Kg
• Température d'utilisation ...................................- 5° / + 50°
• Valeur moyenne quadratique pondérée en
fréquence de l'accélération totale (Ac)
à laquelle les bras sont soumis .............................. 3,3 m/s
• Pression acoustique de l'émission pondéré (A) ...... 82 dBA
• Pression acoustique instantanée pondéré (C) ...... <130 dBC
• Puissance acoustique pondérée (A) ......................... 94 dBA

ALIMENTATION EN AIR

L'air d'alimentation doit être libre de corps étrangers et
d'humidité pour sauvegarder l'outil de l'usure précoce des
parties en mouvement, donc il est recommandé d'employer
un groupe de graissage pour air comprimè.
