RAC 83 AX

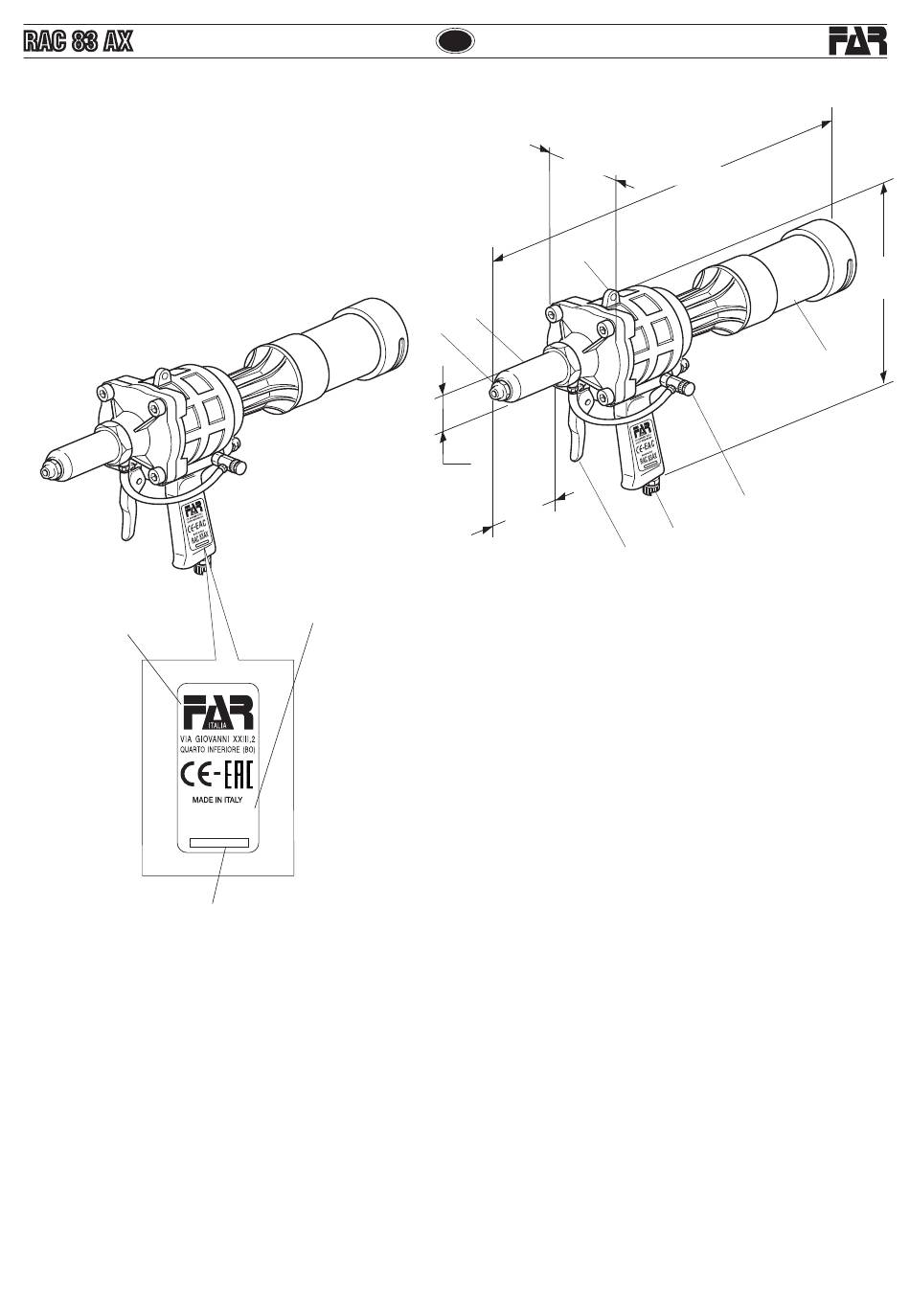

IDENTIFICAZIONE DELLA RIVETTATRICE

La rivettatrice RAC 83/AX è identificata da una marcatura
indicante ragione sociale e indirizzo, designazione della
macchina, marcatura CE.
In caso di richiesta di assistenza tecnica fare sempre riferimento
ai dati riportati nella marcatura.
Ragione sociale e indirizzo
del fabbricante
RAC 83AX
Numero di serie

PARTI PRINCIPALI

A) ..................................................................................Ugello
B) .............................................................Attacco bilanciatore
C) ...............................................................Contenitore chiodi
D) ............................................................. Valvola aspirazione
E) .............................................................Grilletto di trazione
F) ............................................ Allacciamento aria compressa
G) ..........................................................Cannotto porta ugello
Designazione macchina
750301 - RAC 83 AX – rev 09 - ( 04-2019 )
I
88
B
G
A
Ø 25
52

DATI TECNICI

• Pressione di esercizio ................................................6 BAR
• Diametro interno minimo tubo alimentazione
aria compressa .............................................ø min.= 8 mm
• Consumo aria per ciclo ..............................................2,2 Nl
• Forza massima ............................................. 6 BAR 5372 N
• Peso ...................................................................... 1,740 Kg
• Temperatura di utilizzo .......................................- 5° / + 50°
• Valore medio quadratico ponderato in
frequenza dell'accelerazione complessiva (Ac)
a cui sono sottoposte le membra superiori ............ 3,3 m/s
• Pressione acustica dell'emissione ponderata (A) ..... 82 dBA
• Pressione acustica istantanea ponderata (C) ....... <130 dBC
• Potenza acustica ponderata (A) ............................... 94 dBA
ALIMENTAZIONE DELL'ARIA
L'aria di alimentazione deve essere libera da corpi estranei e
da umidità per proteggere la macchina da usura precoce delle
parti in movimento; è consigliabile, pertanto, l'impiego di un
gruppo lubrificatore per aria compressa.
360
D
F
E
200
C
2
7
