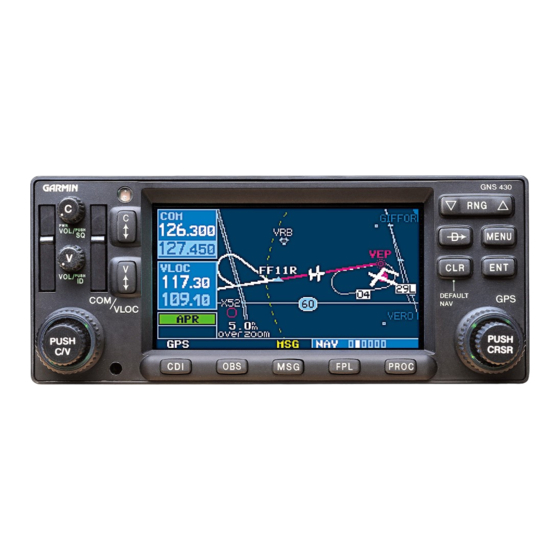

D.R. GNS 430
COM Power volume
VLOC volume
Bouton extérieur
gauche
Bouton intérieur
gauche
COM Flip Flop
VLOC Flip Flop
Aéroclub des Ailes Lyonnaises
Documentation Réduite GNS 430
GPS Garmin GNS430 – Documentation réduite
Touches et boutons de gauche
Met en route ou arrête le GNS 430 et permet de régler le volume COM. Une pression
sur ce bouton permet d'inhiber momentanément le squelch radio automatique.
Réglage du volume audio de la fréquence VOR/Localizer active. Une pression sur ce
bouton permet d'écouter ou de couper la diffusion l'indicatif en morse (IDENT).
Permet de sélectionner les MHz de la fréquence STBY COM ou VLOC sur laquelle se
trouve placé le curseur.
Permet de sélectionner les KHz de la fréquence STBY COM ou VLOC sur laquelle se
trouve placé le curseur (STBY).
Une pression sur ce bouton bascule le curseur de la fréquence STBY COM à STBY
VLOC et vice versa, permettant la modification de la fréquence STBYdésirée.
Interverti les fréquences COM STBY et ACTIVE.
Si cette touche est maintenue enfoncée, renvoie automatiquement la fréquence 121.5
Mhz comme fréquence COM active.
Intervertit les fréquences VLOC STBY et ACTIVE.
15/09/2006 – v.1
1
page 1 de 10
