Endress+Hauser RMA42 Instructions Condensées page 12

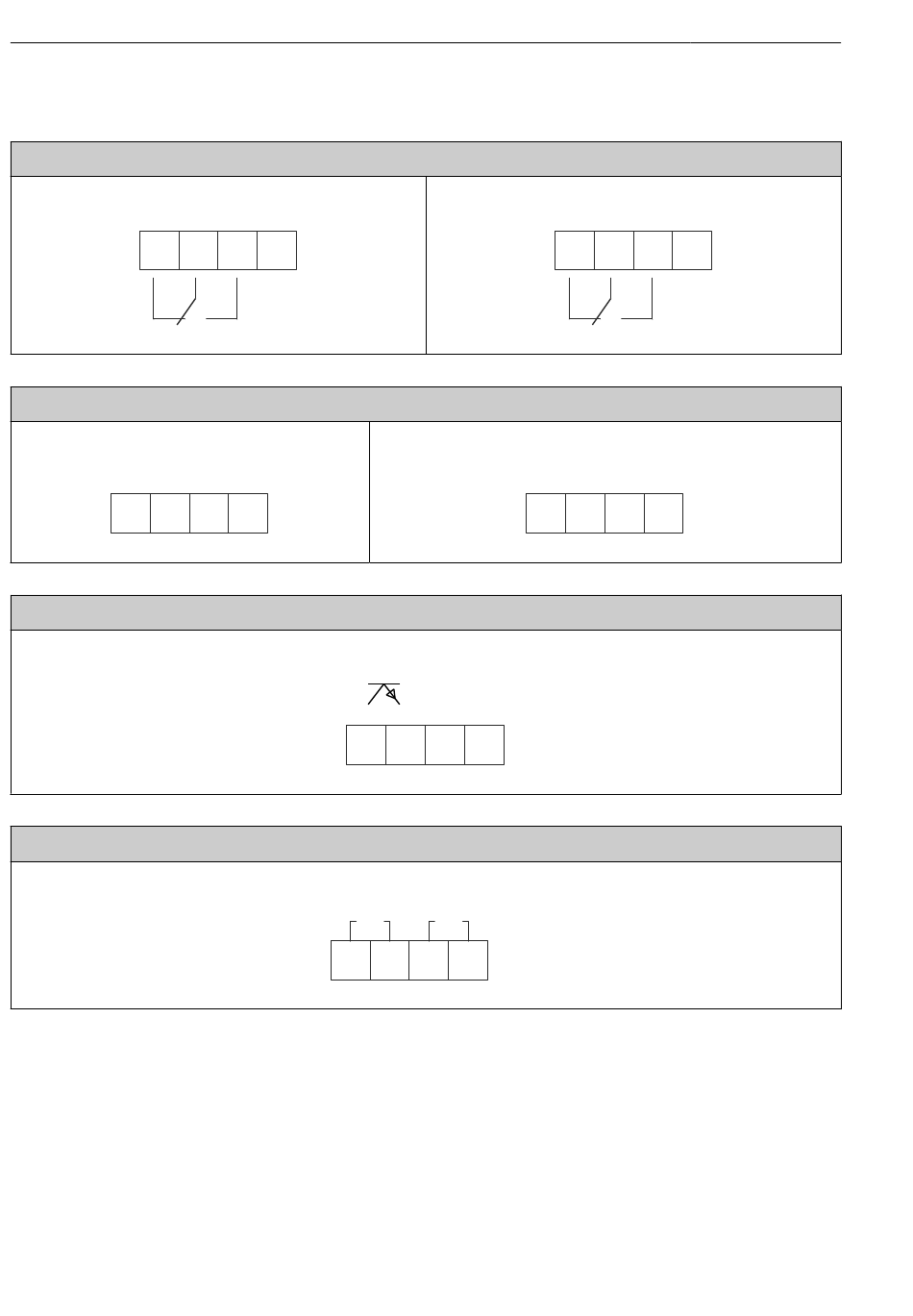

Câblage
Position de contact des relais illustrée en cas de dépassement de seuil ou de défaillance de
l' a limentation électrique :
R12 R11 R13
Sortie analogique 1
12
Raccordement des relais (en option)
Relais 1
Raccordement de la sortie analogique
+ -
O15 O16
A0011803
Raccordement de la sortie numérique
Sortie numérique / collecteur ouvert
+
D11
Raccordement de l'alimentation
24 ... 230 V AC/DC (-20 % / +10 %) 50/60 Hz
L/+
A0011801
Sortie analogique 2 (en option)
+
O25 O26
_
D12
N/-
Relais 2
R22 R21 R23
-
Endress+Hauser
RMA42
A0011802
A0011804
A0011806
A0011805
