Manuel d'installation et Maniement

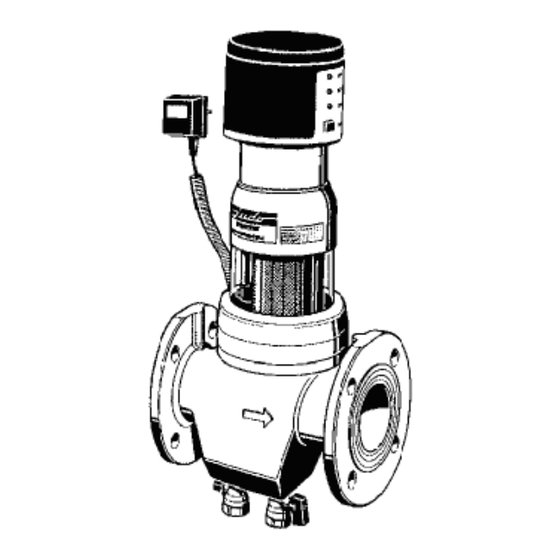

JUDO Profimat-PLUS ¾" – 2"
JUDO Profimat DN 65 – DN 200
Filtre avec Auto-nettoyage Automatique
IMPORTANT !
Avant l'installation de l'équipement, il
faudra lire attentivement et respecter
les
consignes
d'installation
et
maniement.
Mai 09
1. Transport / Installation
1
Publicité
Manuels Connexes pour Judo Profimat-PLUS 3/4'' mV
Sommaire des Matières pour Judo Profimat-PLUS 3/4'' mV
- Page 1 Manuel d’installation et Maniement JUDO Profimat-PLUS ¾” – 2” JUDO Profimat DN 65 – DN 200 Filtre avec Auto-nettoyage Automatique IMPORTANT ! Avant l’installation de l’équipement, il faudra lire attentivement et respecter consignes d’installation maniement. Mai 09 1. Transport / Installation...
- Page 2 1.1 Mesures et poids Tableau 2 Modèle Longueur Dimensions en mm Poids kg d’installation Manuel A/TP ¾” mV 1” mV 1 ¼” mV 1 ½” mV 2” mV DN 65 DN 80 DN 100 DN 125 230x2 DN 150 230x3 DN 200 230x4 Graphique 1...
- Page 3 Les filtres avec auto nettoyage peuvent se faire installer dans tous les tuyautages d’eau sanitaire habituelles et dans tous les sens du flux (JPF-Plus ¾”-2”: respecter la flèche sur la bride, qui indique le sens du flux – consulter le graphique 3). Graphique 3 Possibilités d’installation pour JPF-Plus-A ¾”...
- Page 4 Distance minimale Graphique 5 Graphique 6 100 mm Distance minimale 200 mm Décharge d’eau de retro-lavage par un siphon avec DN40 Graphique 7 Si la décharge est plus forte, Liaison d’un tuyau de 1 ½” à l’entonnoir du L’eau de rétro-lavage doit être filtre.
- Page 5 Graphique 9 Graphique 11 Si la décharge est plus forte, L’eau de rétro-lavage doit être dirigée vers le haut 1.4.2 Différentes formes de décharge d’eau de rétro-lavage, JPF DN 65 – DN 200 Graphique 12 L’eau de rétro-lavage peut être dirigée vers la décharge par un tuyau (de la même taille que la vanne de rétro-lavage).
- Page 6 Tableau 3 Filtre ¾” – 1 ¼” 1 ½” – 2” DN 65 DN 80/DN 100 DN 125/DN 200 Débit de rétro- 0,2 – 0,4 0,3 – 0,8 0,3 – 0,8 0,5 – 1,5 0,5 – 1,5 (*) lavage (l/s) (*) Débit par tête 2.
- Page 7 2.3 Rétro-lavage Pour éliminer la saleté de la maille fine (12), il faut faire un rétro-lavage dans les cycles indiqués. Sur le couvercle de la roue manuelle (2) se trouve une mémoire. Par des signaux sonores, il alerte tous les 2 mois qu’il faut faire un rétro-lavage.
- Page 8 Panne Cause Solution vanne du rétro-lavage n’est Répéter le rétro-lavage et ensuite tourner complètement fermée la roue manuelle jusqu’au bout Si de l’eau coule après le rétro-lavage Il y a des saletés dans la vanne de rétro- lavage Le débit d’eau est plus faible Maille obstruée (mm) Effectuer le rétro-lavage Filtre non étanche...
