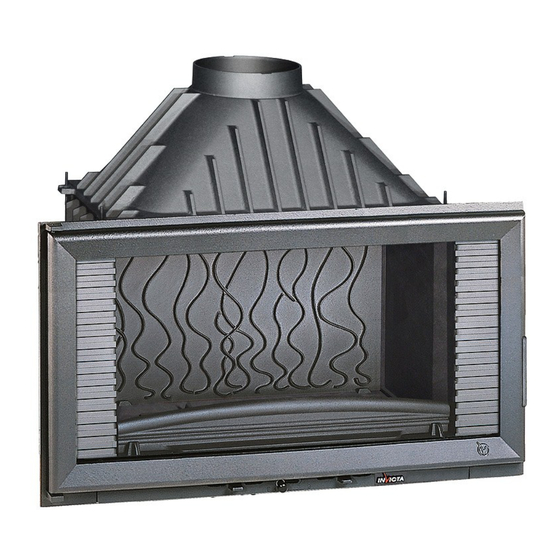

- Page 1 Foyer Horizontal Référence : 6284 44 Foyer Horizontal Référence 6284 44 LC - Janvier 2007 page 1/6...
- Page 2 Fiche technique AD 6284 44 Foyer Horizontal Référence : 6284 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale 14 kW...
- Page 3 Foyer Horizontal Référence : 6284 44 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer Horizontal Référence : 6284 44 LC - Janvier 2007 page 4/6...
- Page 5 Foyer Horizontal Référence : 6284 44 Repére DESIGNATION Référence Avaloir FB60 700523 Ecrou hexagonal de 6 AV 7100060 Rondelle de 6 AV 4100060 Déflecteur FB60 700596 Fond arrière FB60 700105 ∅ AS 700256 Tirant 6x425 Côté réversible FB60 700104 Taque décor FB60 700438 Pare bûches...
- Page 6 Foyer Horizontal Référence : 6284 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
