Installation

3 Installation
3.1

Vorschriften

Für den Einbau und den Betrieb die Normen, Vorschriften und Richtlinien beachten:
• DIN EN 806 / DIN EN 1717 / DIN 1988 / DIN 4708 / EN 12975
• DVGW Arbeitsblatt W 551 / Arbeitsblatt W 553
• EnEG (Gesetz zur Einsparung von Energie) / EnEV (Verordnung über energiesparenden Wärmeschutz sowie Anlagentechnik bei Gebäuden)
• Örtliche Vorschriften
• VDE-Vorschriften
3.2

Transport

Zum Aufstellort darf der Speicher auf keinen Fall liegend transportiert werden. Verpackungskennzeichnung beachten! Der Speicher ist erst am Aufstellort
aus der Verpackung zu entfernen. Den Speicher beim Transport vorsichtig bewegen und nicht hart aufsetzten.
3.3

Aufstellort

Speicher in einem frostsicheren Raum aufstellen. Speicher auf einen ebenen und tragfähigen Boden aufstellen. In Feuchträumen ist der Speicher auf ein
Podest zu stellen. Bei Unterdachmontage empfiehlt es sich eine, der Speichergröße entsprechenden, Wasserauffangwanne einzusetzen.
3.4

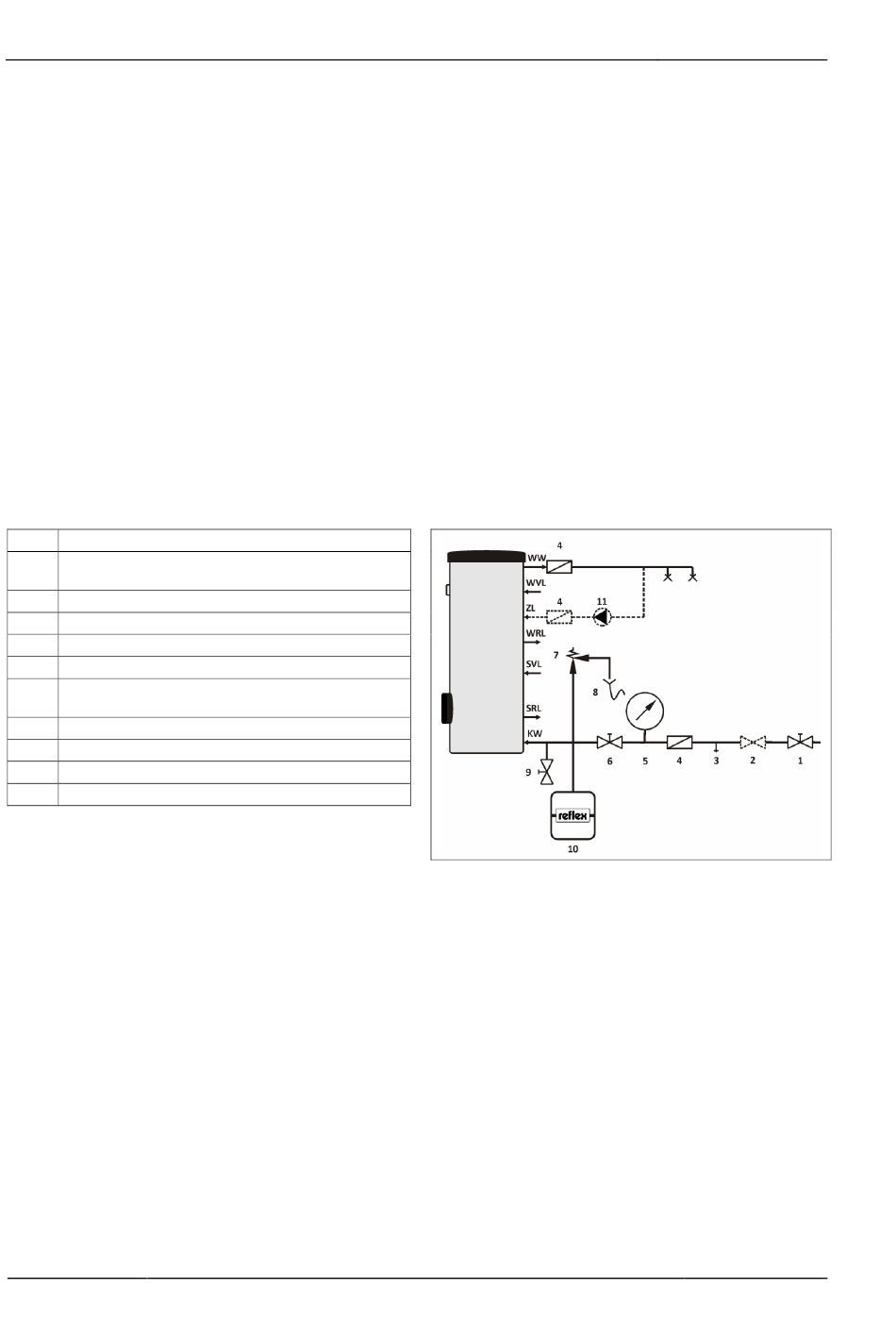

Anschlussschema

Erforderliche Armaturen
1 Absperrventil
2 Druckminderventil (wenn Netzdruck über 10 bar und noch kein
Druckminderventil am Hausanschluss vorhanden ist)
3 Prüfventil
4 Rückschlagklappe
5 Manometeranschluss mit Manometer
6 Absperrventil
7 Sicherheitsventil (max. 10 bar abblasend, jedes 1/4 Jahr an-
lüften)
8 Ablauftrichter
9 Entleerungsventil
10 Ausdehnungsgefäß Sanitär
11 Zirkulationspumpe
Zur Anschlussbezeichnung vergleiche siehe Kapitel 2.3 "Bau- und Anschlussmaße" auf Seite 4.
3.5

Montage

Eigenzirkulation ist zu vermeiden. In alle Speicherkreise sollten die Rohrführungen so ausgeführt werden, dass eine Eigenzirkulation verhindert wird.
Empfehlenswert ist in alle Speicherkreise ein Rückschlagventil bzw. Rückschlagklappen mit Rückflussverhinderer einzubauen.
3.5.1

Heizwasserseitiger Anschluss

Heizschlange im Gegenstrombetrieb anschließen. Vor- und Rücklaufanschluss nicht vertauschen. Ladeleitung so kurz wie möglich ausführen und gut
isolieren. Entleerungshahn in der Ladeleitung vorsehen.
