6. étape : Insérer la CPU 317-2 PN/DP et affecter une adresse IP
Introduction
Chaque participant à un réseau Ethernet est identifiable au moyen d'une adresse unique
dans le monde entier. Appelée adresse MAC, elle est donnée par le fabricant et elle ne peut
pas être modifiée.
Dans les étapes suivantes, vous allez attribuer une adresse IP à cette adresse physique
dans Ethernet.
Marche à suivre
1. Naviguez dans le catalogue du matériel jusqu'à CPU 300. Insérez la CPU 317-2 PN/DP
2. Entrez l'adresse IP et le masque du sous-réseau.
3. Si vous établissez une liaison via un routeur, il vous faut également spécifier l'adresse de
4. Cliquez sur le bouton "Nouveau..." et donnez un nom à un nouveau sous-réseau
CPU 314C-2 PN/DP, 315-2 PN/DP, 317-2 PN/DP, 319-3 PN/DP : Configuration de l'interface PROFINET
Mise en route, 08/2011, A5E00268428-04
3.6 6. étape : Insérer la CPU 317-2 PN/DP et affecter une adresse IP
par glisser-déplacer à l'emplacement 2 du profilé support.

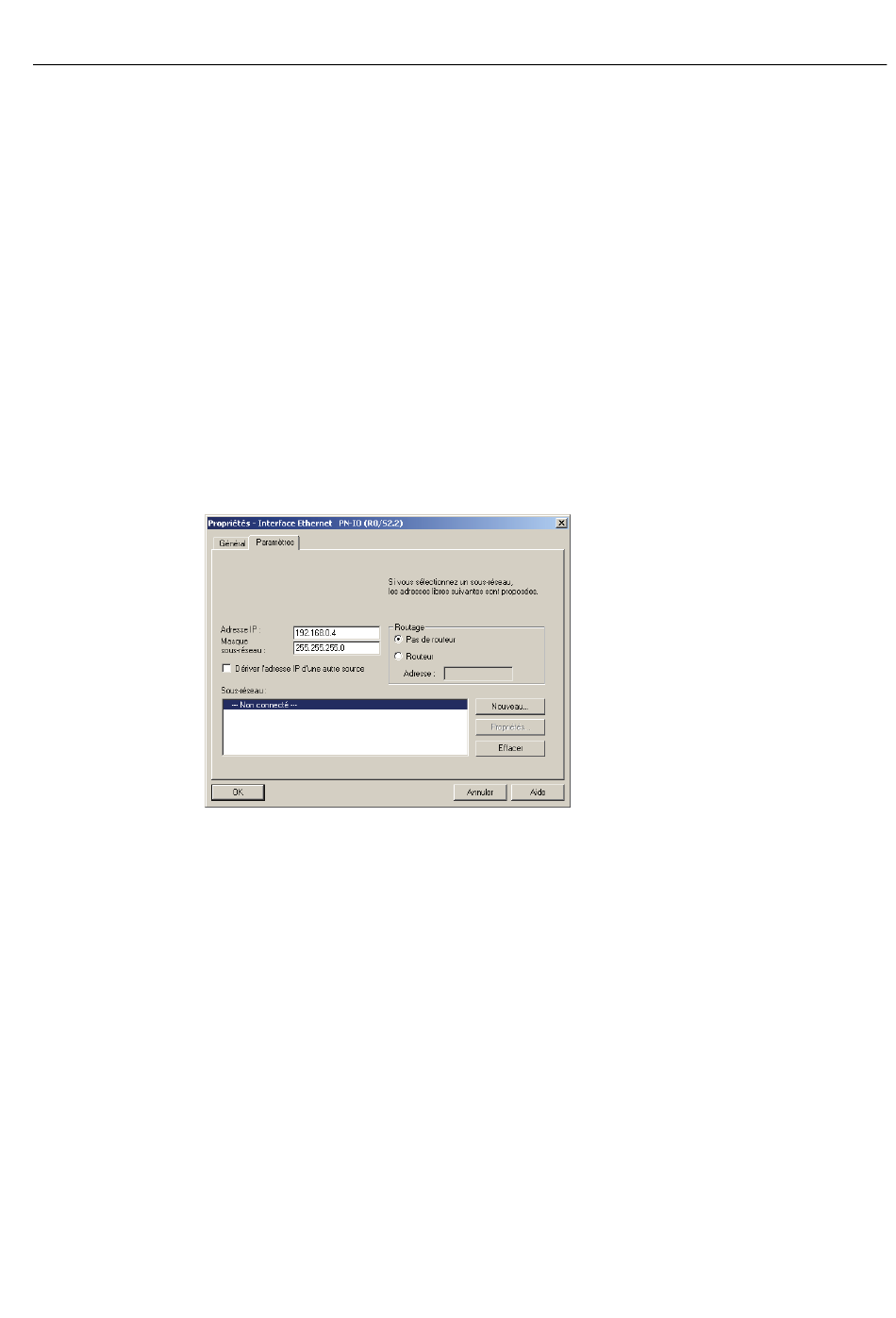

La CPU 317-2 PN/DP est enfichée à l'emplacement 2. La fenêtre des propriétés de
l'interface PROFINET X2 s'affiche.
Pour les produits à partir de la version V3.x, il est possible d'activer l'adresse IP en
cochant l'option "Configurer l'adresse IP autrement".
Si vous travaillez dans le réseau Ethernet d'une société, c'est normalement
l'administrateur du réseau qui vous donnera cette adresse.
ce dernier.
Si vous travaillez dans le réseau Ethernet d'une société, c'est normalement
l'administrateur du réseau qui vous donnera cette adresse.
Industrial Ethernet. Cliquez ensuite sur le bouton "OK".
Résultat : vous venez de créer un nouveau sous-réseau Industrial Ethernet.
