3.1 1. étape : Monter le profilé support et les modules

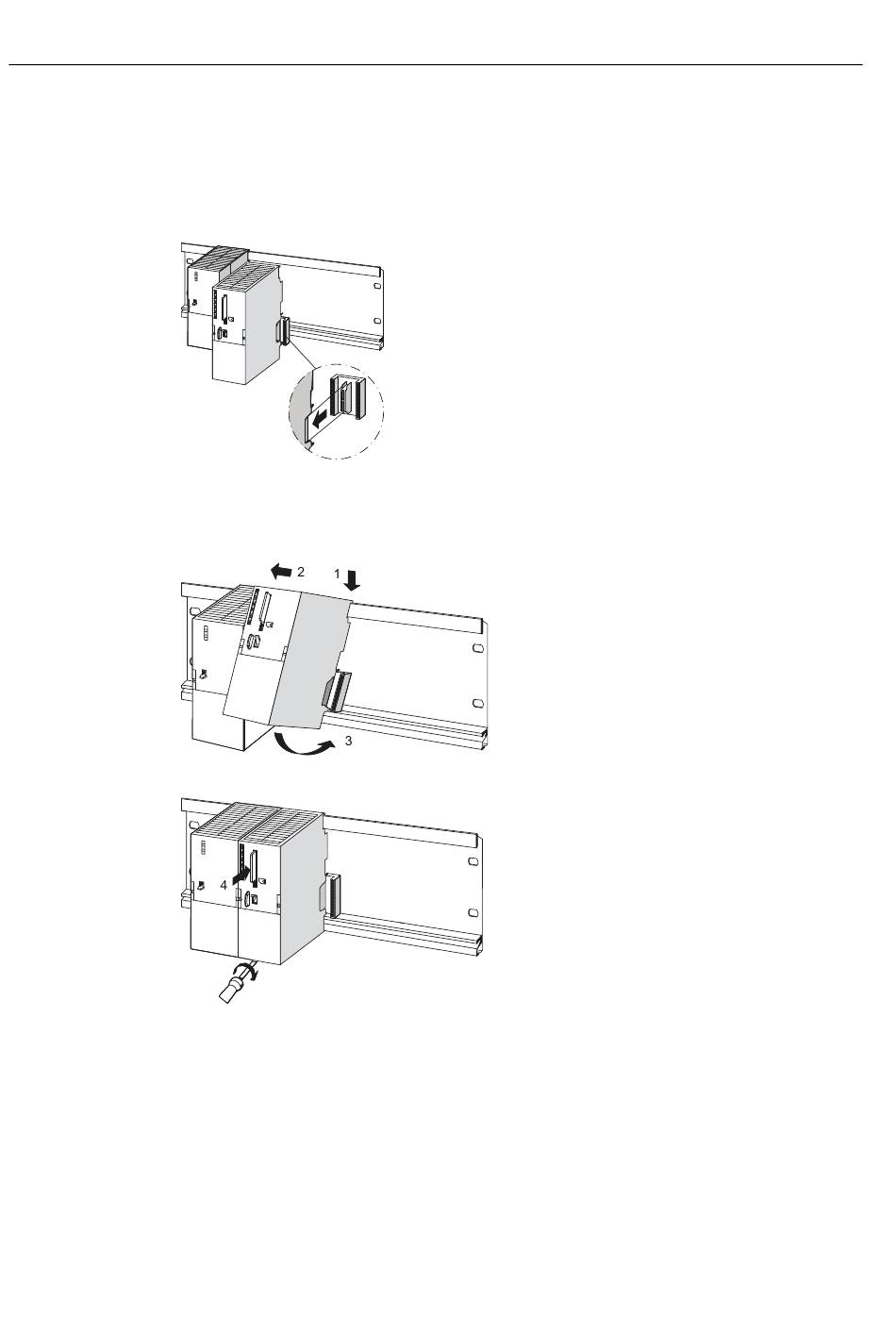

Montage des modules sur le profilé support
1. Accrochez tout d'abord l'alimentation secteur. Faites glisser l'alimentation secteur vers la
2. Connectez les autres modules en enfichant un connecteur de bus à la CPU.
3. Enclenchez la CPU (1).
4. Faites-la glisser jusqu'au module de gauche (2).
5. Faites-la pivoter vers le bas seulement maintenant (3).
6. Vissez les modules avec un couple de 0,8 à 1,1 Nm.
7. Enfichez une micro-carte mémoire SIMATIC dans la CPU (4).
8. Vous devez encore monter un module d'entrées TOR et un module de sorties TOR sur la
12
gauche jusqu'à la vis de mise à la terre du profilé support. Vissez l'alimentation à fond.
Si vous ne connaissez pas le contenu de la micro-carte mémoire SIMATIC, effacez-la
avant de l'utiliser dans la console de programmation.
partie droite de la CPU. Répétez pour cela les étapes 2 à 6 de manière appropriée.
CPU 314C-2 PN/DP, 315-2 PN/DP, 317-2 PN/DP, 319-3 PN/DP : Configuration de l'interface PROFINET
Mise en route, 08/2011, A5E00268428-04
