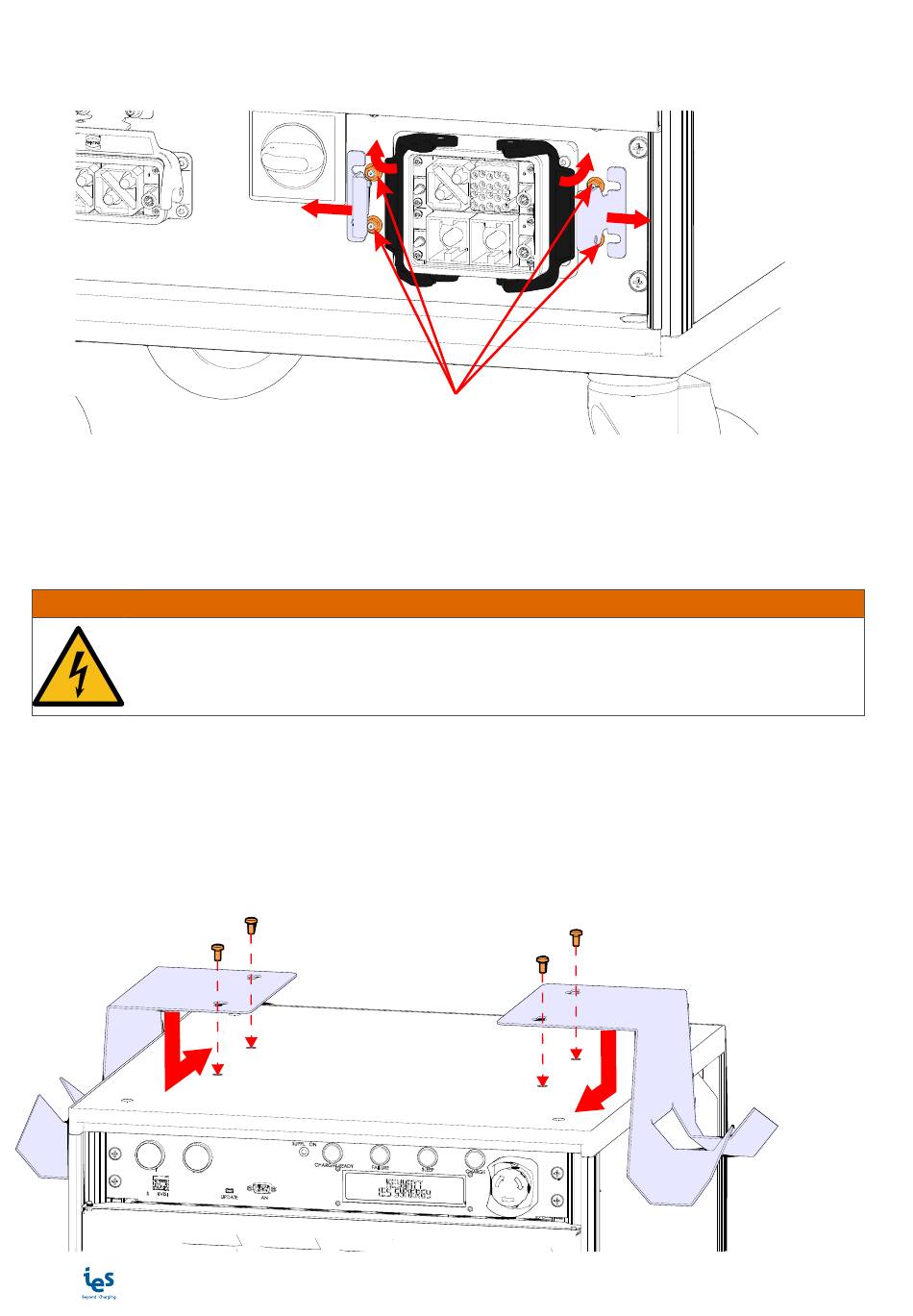

2. Desserer les écrous de fixation (x4) des pattes de verrouillage (x2) du connecteur Harting - position
3. Retirer les pattes de verrouillage - position
4. Pousser sur les leviers de verrouillage du connecteur Harting - position
5. Insérer l'embase du connecteur du câble de charge de raccordement dédié
6. Tirer le levier de verrouillage du connecteur
7. Verrouiller mécaniquement le connecteur Harting du faisceau batterie en replaçant les pattes de verrouil-
lage sous les leviers de verrouillage du connecteur Harting
8. Serrer les écrous de fixation des pattes de verrouillage
RISQUE DE CHOC ÉLECTRIQUE, DE BLESSURE ET/OU DE BRÛLURE
S'assurer d'avoir verrouillé mécaniquement les connecteurs avant de raccorder le chargeur
au réseau et au véhicule.
Le non-respect de ces instructions peut provoquer la mort ou des blessures graves.
Installation des supports de câble et connecteur
1. Placer les supports MKBRN018011 (x2) sur le haut du chargeur en les positionnant bien au bout des trous
oblongs - position
2. Fixer les supports à l'aide de leurs vis de fixation FXVIS012307 - position
G Couple de serrage recommandé : 4 N.m
❶
18
❸
❷
❶
❷
www.ies-synergy.com
❷
❶
I AVERTISSEMENT
❷
Manuel d'utilisation DUM1017795-FR
❸
❸
❷
❷
❶
❶
