Raccordement du faisceau d'entrée
1

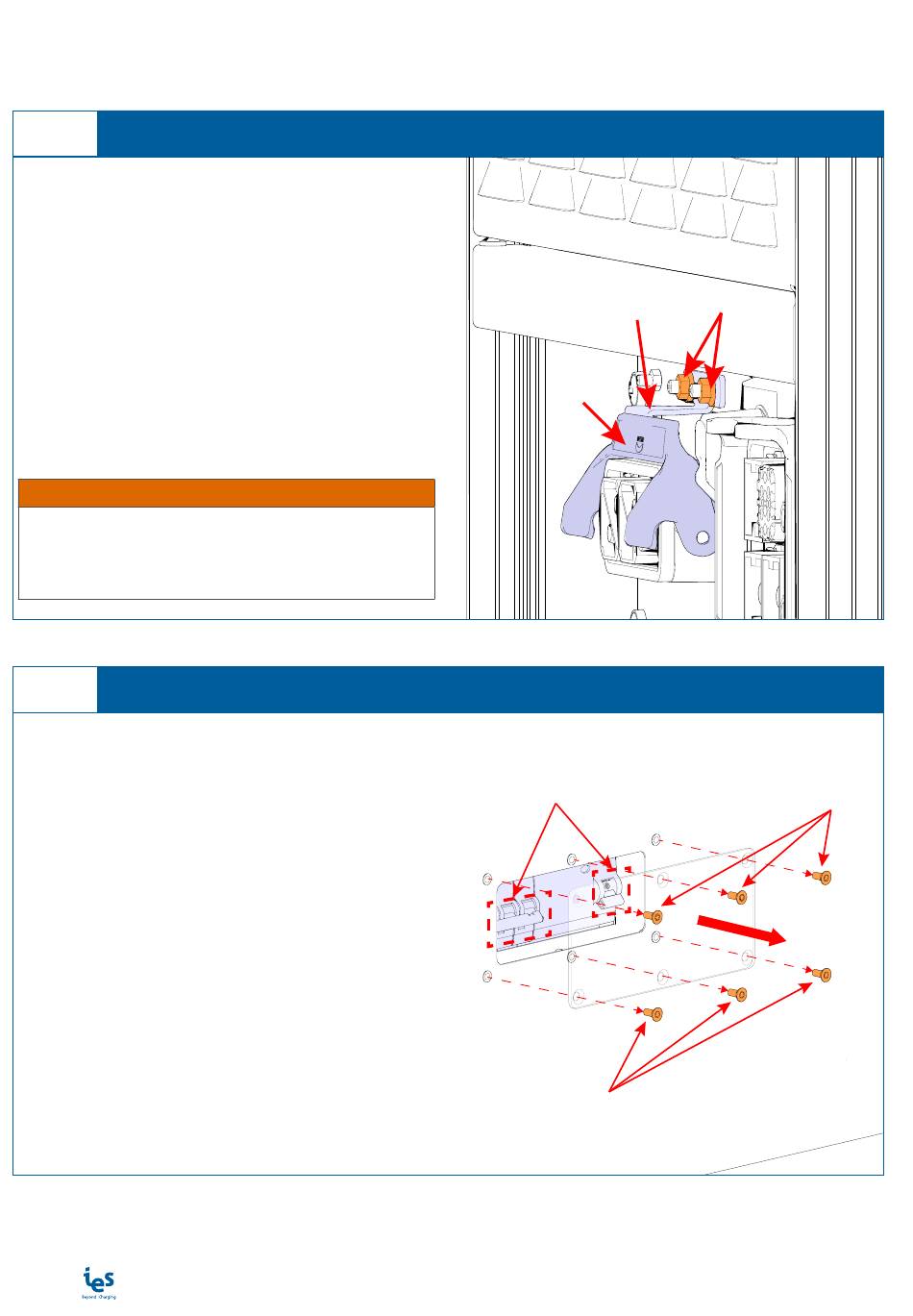

Raccordement du faisceau d'entrée
1. Desserer les écrous de fixation (x2) de la patte de
verrouillage du connecteur Harting d'entrée - po-
sition ❶
2. Retirer la patte de verrouillage - position
3. Pousser sur le levier de verrouillage du connecteur
Harting - position
4. Connecter le faisceau d'entrée
5. Tirer le levier de verrouillage du connecteur
6. Verrouiller mécaniquement le connecteur Harting
d'entrée en replaçant la patte de verrouillage sous
le levier de verrouillage du connecteur Harting
7. Serrer les écrous de fixation de la patte de ver-
rouillage
I AVERTISSEMENT
S'assurer d'avoir verrouillé mécaniquement les con-
necteurs avant de raccorder le chargeur au réseau
et au véhicule.
2
Réarmement du disjoncteur
Note : Le contrôle visuel de l'état du disjoncteur est
possible à travers le capot transparent de la trappe du
disjoncteur.
Si le disjoncteur est en position basse (désactivé) vous
devez le réarmer en suivant les étapes ci-dessous :
1. Retirer les vis de fixation (x6) de la trappe du dis-
joncteur présente sur le côté droit du chargeur -
position ❶
2. Retirer le capot de la trappe du disjoncteur - posi-
tion ❷
3. Réarmer le disjoncteur d'entrée interne au char-
geur (position haute) - position
4. Refermer la trappe du disjoncteur
5. Fixer le capot de la trappe du disjoncteur avec ses
vis de fixation (x6)
G Couple de serrage recommandé : 2 N.m
