Manuels Connexes pour Danfoss AK-PC 651A
Sommaire des Matières pour Danfoss AK-PC 651A

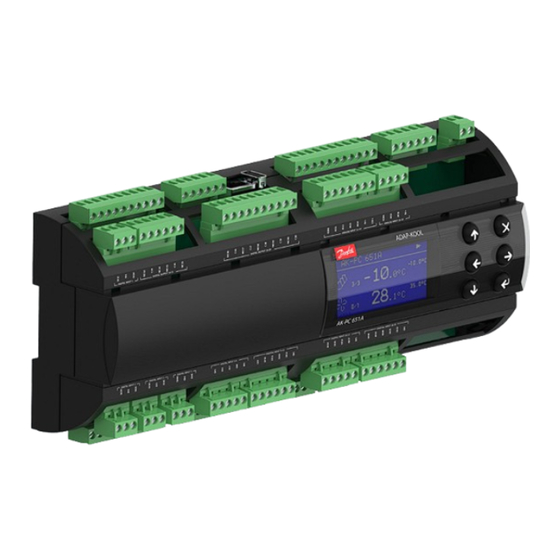

- Page 1 Manuel Régulateur de centrale Type AK-PC 651A Régulation de la capacité d’un groupe d’aspiration SW Ver. 1.5x www.danfoss.com...
- Page 2 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Table des matières Introduction ......................................3 Groupe d’aspiration ....................................4 Condenseur ......................................5 Fonctions de sécurité ....................................6 Vue d’ensemble des a chages .................................7 Vue d’ensemble du réglage ................................8 Menu ...........................................9 Caractéristiques de connectivité ..............................22 Liste des alarmes ....................................23...
- Page 3 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Introduction Application Ce régulateur est conçu pour contrôler la puissance des compresseurs ou des condenseurs des installations frigori ques. Il peut réguler jusqu’à 10 compresseurs et 1 condenseur. Par exemple : •...
- Page 4 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Groupe d’aspiration Types de compresseur Les types de combinaisons de compresseurs suivantes peuvent être utilisées à des ns de régulation : • Plusieurs compresseurs à étage unique • Compresseur à vitesse régulée + compresseurs à étage unique ou multi-étages...
- Page 5 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Condenseur Commande ventilateur Les ventilateurs peuvent être régulés de manière incrémentielle à l’aide des relais du régulateur ou leur vitesse peut être régulée via la sortie analogique du régulateur. La répartition de la capacité des ventilateurs est séquentielle (premier entré, dernier sorti).
- Page 6 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Fonctions de sécurité Pression d’aspiration Po min./max. Défaillance de capteur La pression d’aspiration est enregistrée en continu. Si une absence de signal de l’un des capteurs de température Si la valeur mesurée chute en dessous de la limite minimale connectés ou des transmetteurs de pression est enregistrée,...
- Page 7 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Vue d’ensemble des a chages Vue d’ensemble utilisateur nal Les images de l’interface utilisateur quotidien dépendent de la con guration réalisée. Elles indiquent ce qui est régulé. Par exemple : Un ou deux groupes d’aspiration, un groupe de condenseurs ou une combinaison des deux. Voir les exemples ci-dessous : 1 groupe d’aspiration...
- Page 8 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Vue d’ensemble du réglage Il y a trois façons de con gurer le régulateur. Sélectionnez celui qui vous convient le mieux : « Assistant », « Réglages rapides » ou aperçu de « l’ensemble des paramètres ».
- Page 9 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Menu SW : 1.50 Marche/arrêt Interrupteur principal Interrupteur principal Marche/arrêt Démarrer et arrêter la régulation ici. Les paramétrages nécessitent l’arrêt de la régulation. En cas de tentative de paramétrage une fois la régulation démarrée, le régulateur demande si la régulation doit être arrêtée.
- Page 10 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Aspiration État de contrôle État de la régulation État de contrôle Lire l’état du circuit de régulation ici, p. ex. : • Aucun comp. - Pas de puissance de compresseur disponible •...
- Page 11 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Sélection du Dé nir ici à quelle vitesse la régulation PI doit réagir : 1 = lentement, 10 = très rapidement. Min. : 0 (personnalisé) contrôle PI (Pour le réglage « Client » 0, les options de réglage spéciales s’ouvrent, p. ex. réglage Kp, Tn Max.
- Page 12 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Taille comp. princ. Dé nir la puissance nominale de compresseur pour le premier compresseur Min. : 1 kW (elle est indiquée dans « Mode Compresseur »). Max. : 100 kW En d’autres termes, la puissance d’un « scroll numérique », d’un « stream », d’un « vitesse variable »...
- Page 13 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Comp. principal Temps d’arrêt min. Temps d’arrêt du premier compresseur Min. : 0 min Min. OFF Dé nir un temps d’arrêt forcé pendant lequel le compresseur doit être éteint avant de pouvoir Max.
- Page 14 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Nb de ventilateurs Le nombre de ventilateurs en fonctionnement peut être lu ici. en fonctionnement Temp. saturée Tc Vous pouvez lire ici la pression de condensation (Pc) qui a été convertie en température.
- Page 15 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Vitesse initiale VSD Dé nir la valeur de départ du variateur de fréquence ici. Min. : 0 % La valeur doit être supérieure à la vitesse min. VSD. Max. : 60 % Usine : 35 % Vitesse min.
- Page 16 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Limite max. Tc Limite de sécurité pour max. Tc Le réglage ci-dessus pour la limite Pc max. peut être lu sous forme de température ici. Temporisation Pc max. Temporisation de l’alarme Pc max.
- Page 17 En cas de modi cation dans l’unité système, par exemple, pour passer au mode « SLV » (19.2), il convient également de changer le réglage sur 19.2 dans le régulateur. (Valeur de réglage = 192) Mode série La valeur ne doit pas être modi ée. 8E1 est utilisé par les interfaces Danfoss. Usine : 8E1 Rétablissement Retour aux réglages d’usine...
- Page 18 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Sorties numériques Sorties tout/rien Marche Lorsqu’une fonction devant utiliser une sortie est dé nie, il est possible de sélectionner cette fonction Arrêt sur l’une des sorties de relais disponibles. Sélectionner un relais et procéder au réglage. Le dernier réglage o re la possibilité de choisir la fonction à...
- Page 19 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Priorités d’alarmes Généralités Priorités d’alarmes Critique Mode veille : Le régulateur émet une noti cation d’alarme si un incident spéci que se produit. Grave Erreur capteur : Chaque incident est prévu pour indiquer l’importance de chaque alarme mais il est possible de modi er Normale Fluide frigorigène :...
- Page 20 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Connexions utilisées dans « Con gurations rapides » 20 | BC372331847466fr-000101 © Danfoss | Climate Solutions | 2022.11...
- Page 21 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Connexions lors de l’utilisation de l’Assistant de con guration En cas d’utilisation de l’Assistant de con guration, le régulateur attribue automatiquement les fonctions sélectionnées aux entrées et sorties d’après l’ordre de priorité suivant : Sorties numériques (DO1-DO15) :...
- Page 22 • Assurez-vous que la clé USB est formatée FAT ou FAT32. (e-mail) de l’appareil et du réseau • Dans les 10 minutes suivant la mise sous tension du AK-PC 651A, • Diagramme d’exécution insérer la clé USB dans le connecteur USB du régulateur.
- Page 23 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Liste des alarmes Texte de l’alarme Raison Réglage Valeur de la priorité par défaut Alarmes générales Mode veille (interrupteur Alarme lorsque le régulateur est arrêté par un interrupteur général interne ou externe (entrée DI « Interrupteur Général »)
- Page 24 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Raccordements Raccordement, niveau inférieur Attention La tension d’alimentation des entrées analogiques ne doit pas être partagée avec d’autres régulateurs. 21 – 265 V AC 40– 230 V DC Webserver DIGITAL OUTPUT 9-13...
- Page 25 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Raccordement, niveau supérieur 230 V or 24 V DI NOT USED NOT USED NOT USED NOT USED 230 V or 24 V DIGITAL INPUT VOLTAGE FREE or 24 V DIGITAL INPUT...
- Page 26 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Compresseur stream Copeland Le signal PWM peut aussi servir à réguler un compresseur stream avec une vanne de réduction de puissance (Stream 4) ou un compresseur avec deux réducteurs de puissance (Stream 6).
- Page 27 Mode d’emploi | Régulateur de centrale, type AK-PC 651A Données A chage externe 21-265 V CA, 50/60 Hz Tension d’alimentation Un a chage externe est uniquement destiné au montage 40-230 V CC en façade (IP20). Mesure de la pression : Raccordement uniquement par câble avec connecteur.
- Page 28 à l’arrêt et la nécessité de réservoirs de liquide en amont des compresseurs. Votre agent Danfoss local se fera un plaisir de vous assister et de vous conseiller. © Danfoss | Climate Solutions | 2022.11...
