Manuels Connexes pour Zhiyun CINEPEER CRANE 4E
Sommaire des Matières pour Zhiyun CINEPEER CRANE 4E
- Page 1 Les fonctionnalités suivantes sont présentées dans ce document PDF. Recherche rapide par mot clé Entrez le mot clé dans le champ de recherche et cliquez sur le bouton de recherche Saut rapide entre les chapitres Cliquez sur le titre d’ un chapitre spécifique du contenu pour y accéder * Un logiciel de lecture comme Adobe Reader est nécessaire pour prendre en charge les fonctions ci-dessus.

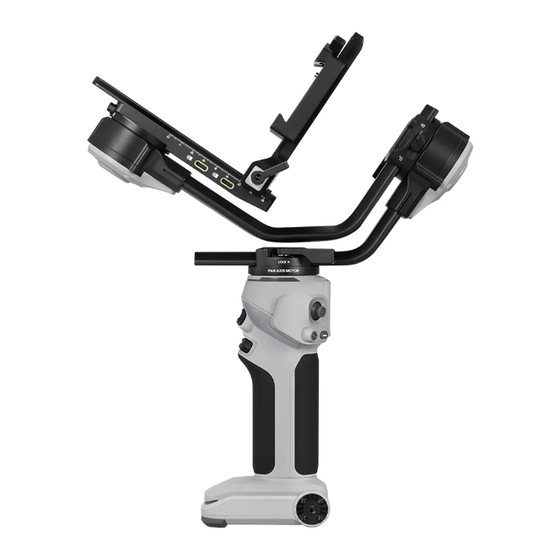

- Page 2 ZHIYUN CINEPEER CRANE 4E Professional Camera Stabilizer Guide de l’ utilisateur...
- Page 3 Batterie■et■chargement ■ Batterie■et■chargement■ ················· 5 Montage■du■trépied··················· 6 Montage■de■la■caméra■ ················· 7 Équilibrage■ ······················ 13 Montage■et■équilibrage ■ Mode■d’ emploi■du■ZHIYUN■ ■ CINEPEER■CRANE■4E Description■des■boutons■ ················ 16 Présentation■de■l’ écran■tactile■ ·············· 18 Menu■de■l’ écran■tactile■ ················· 19 Réglage■du■couple■moteur■ · ··············· 21 Commande■de■l’ obturateur■Bluetooth■ ·········· 23 Description■des■modes■du■stabilisateur■ ·········· 24 ■Repositionnement■manuel■...
- Page 4 Mise■à■niveau■du■firmware■et■étalonnage ■ Circonstances■dans■lesquelles■un■étalonnage■est■nécessaire■ · 36 Étalonnage■sur■six■côtés■················· 36 Réglage■précis■du■moteur■ ················ 38 Mise■à■jour■du■firmware■ ················· 38 Spécifications■du■produit ■ Clause■de■non-responsabilité■et■avertissement ■ Conseils■de■lecture■··················· 42 AVERTISSEMENT■···················· 43 Conseils■pour■une■utilisation■en■toute■sécurité■ ······· 43 Carte■de■garantie ■ Période■de■garantie■ · ·················· 44 Exclusions■de■garantie■ ················· 44 Procédure■de■réclamation■de■garantie■ · ·········· 44 Carte■de■contact ■...
- Page 5 Avant d’ utiliser ce produit, veuillez vérifier attentivement que tous les éléments suivants sont inclus dans l’ emballage du produit. Dans le cas où un élément manquerait, veuillez contacter ZHIYUN ou votre agent de vente local. Stabilisateur x 1 Plaque de fixation rapide × 1 Trépied x 1...
- Page 6 Liste des produits Vis 1/4" x 3 Guide de démarrage rapide x 1 Clé M4 x 1*...
- Page 7 Découvrir le CRANE 4E Découvrir le CRANE 4E 1. Verrouillage de sécurité de la 10. Verrou de l’ axe de panoramique plaque de fixation rapide de la 11. Moteur de l’ axe de panoramique couche supérieure 12. Manette 2. Plaque à fixation rapide de la 13.
- Page 8 Découvrir le CRANE 4E 24. Commutateur de verrouillage de 32. Vis de fixation de caméra de 1/4" l’ axe d’ inclinaison 33. Support d’ objectif 25. Port de contrôle du moteur de 34. Verrou de la base de nivellement mise au point de la plaque à...
- Page 9 Batterie et chargement Batterie et chargement Le CRANE 4E est équipé d’ une batterie intégrée. Lorsque vous utilisez le CRANE 4E pour la première fois, veuillez activer le stabilisateur en chargeant complètement la batterie afin d’ assurer le bon fonctionnement du stabilisateur. Méthode de charge : Utilisez le câble USB Type-C fourni pour vous connecter au chargeur USB (non fourni dans la boîte) afin de charger le CRANE 4E.
- Page 10 Montage et équilibrage Montage du trépied Fixez le trépied au bas de la poignée du CRANE 4E, puis dépliez le trépied et placez le CRANE 4E sur une surface plane.
- Page 11 Montage et équilibrage Montage de la caméra 1. Chaque axe du stabilisateur est équipé d’ un commutateur de verrouillage. Vous pouvez utiliser ces commutateurs de verrouillage pour verrouiller les axes afin de faciliter l’ installation et le rangement. L’ état de rangement est l’ état par défaut.
- Page 12 Montage et équilibrage 2. Installez la caméra sur la plaque de fixation rapide supérieure et serrez les vis ① . Installer la plaque de fixation rapide supérieure avec la caméra sur la plaque de fixation rapide inférieure ② , et verrouiller le loquet de la plaque de fixation rapide supérieure ③...
- Page 13 Montage et équilibrage Lorsque l’ objectif de la caméra est long et lourd, installez un support d’ objectif pour assurer une fixation stable. L’ installation d’ un support d’ objectif dépend de vos besoins. Si l’ installation de la caméra avec une plaque de fixation rapide à deux couches ne permet pas de l’...
- Page 14 Montage et équilibrage 3. Dans l’ orientation paysage Déverrouillez le verrou de la plaque à fixation rapide ① , puis installez l’ ensemble plaque à fixation rapide et caméra sur la base de nivellement de la plaque à fixation rapide ② . Enfin, serrez le verrou ③ . ②...
- Page 15 Montage et équilibrage 4. Dans l’ orientation portrait Déverrouillez le verrou de la base de nivellement de la plaque à fixation rapide ① . Tenez le verrou de sécurité de la base de nivellement ② et poussez- le vers la gauche jusqu’ à ce qu’ il se détache du support de nivellement ③ . Installez la base de nivellement sur le bras de l’...
- Page 16 Montage et équilibrage Pour retirer la caméra (en orientation paysage/portrait), déverrouillez d’ abord le verrou de la plaque supérieure à fixation rapide ① , puis maintenez le verrou de sécurité de la plaque supérieure à fixation rapide ② et faites glisser ensemble la caméra et la plaque supérieure à...
- Page 17 Montage et équilibrage Équilibrage 1. Équilibrage horizontal de l’ axe d’ inclinaison Déverrouillez le bouton de verrouillage de l’ axe ① et desserrez le verrou de la plaque à fixation rapide ② . Poussez la caméra pour la faire avancer ou reculer ③ jusqu’...
- Page 18 Montage et équilibrage 3. Équilibrage de l’ axe de roulis Déverrouillez l’ axe de roulis ① et desserrez le verrou de l’ axe de roulis ② . Poussez l’ axe de roulis pour aller vers la gauche ou la droite ③ jusqu’ à ce que la caméra soit stable et parallèle au sol ④...
- Page 19 Montage et équilibrage 4. Équilibrage de l’ axe de panoramique Déverrouillez l’ axe de panoramique ① , desserrez le verrou de l’ axe de panoramique ② , agrippez et inclinez légèrement la poignée, poussez l’ axe de panoramique vers la gauche ou la droite ③ jusqu’ à ce que l’ axe de panoramique puisse rester fixe dans n’...
- Page 20 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Description des boutons 1. Manette Poussez-la vers le haut/bas/gauche/droite pour contrôler la rotation du stabilisateur. 2. Bouton Photo/Vidéo Pression à mi-course : Active la mise au point automatique sur certaines caméras. Longue pression : Prend une photo Simple pression : Démarre/arrête le tournage vidéo...
- Page 21 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E 5. Bouton d’ alimentation Simple pression : Verrouille/déverrouille l’ écran tactile Longue pression : Allume/éteint le stabilisateur. 6. Bouton de déclenchement Simple pression : Passe au mode de stabilisateur personnalisé (Mode suivi par défaut)/ Retour au mode précédent.
- Page 22 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Présentation de l’ écran tactile Page principale (par défaut) Focus Settings Interface des réglages du stabilisateur Parameter Settings Interface des réglages des paramètres Balayez vers la droite sur le bord gauche de l’ écran pour revenir au menu...
- Page 23 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Menu de l’ écran tactile Mode : permet de sélectionner les modes du stabilisateur. Les modes disponibles sont les suivants : mode suivi panoramique (PF)/mode verrouillage (L)/mode POV (POV)/ mode suivi (F)/mode Go (Go)/mode vortex (V)/mode portrait.
- Page 24 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Paramètres : 1. Étalonnage automatique : permet d’ effectuer un étalonnage automatique une fois l’ équilibrage terminé. 2. Réglage des paramètres : permet de régler le couple moteur/la fluidité/la vitesse de suivi/la vitesse du joystick/ la zone morte du stabilisateur.
- Page 25 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Réglage du couple moteur Après avoir équilibré le CRANE 4E, le couple moteur doit être ajusté pour assurer son bon fonctionnement. Vous pouvez régler le couple moteur en fonction du poids de votre caméra et de votre objectif afin que le CRANE 4E puisse être utilisé...
- Page 26 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E 2.Couple du moteur : Trois niveaux (faible/moyen/élevé) sont proposés en fonction du poids des combinaisons d’ objectifs les plus courantes sur le marché. Sélectionnez le niveau approprié en fonction du poids de la caméra et de l’ objectif embarqués.
- Page 27 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Commande de l’ obturateur Bluetooth Le CRANE 4E prend en charge la commande d’ obturateur Bluetooth, qui vous permet de contrôler sans fil l’ obturateur de la caméra sans avoir à connecter un câble de contrôle de la caméra.
- Page 28 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Description des modes du stabilisateur Les moteurs entourés en rouge sont libres de se déplacer en suivant le mouvement de la poignée du stabilisateur, tandis que les moteurs entourés en gris sont verrouillés.
- Page 29 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Mode de suivi (F) : Le moteur de l’ axe de roulis Axe d’ inclinaison est verrouillé, et les moteurs de l’ axe d’ inclinaison et de l’ axe de panoramique suivent la rotation de la poignée.
- Page 30 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Mode Vortex (V) : Le moteur de l’ axe d’ inclinaison tourne vers le haut de 90° , et les moteurs de l’ axe d’ inclinaison, de l’ axe de roulis Axe d’ inclinaison et de l’...
- Page 31 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Mode portrait Le moteur de l’ axe d’ inclinaison tourne vers le haut de 90° et l’ axe panoramique tourne de 90° . Vous pouvez accéder à ce mode pour la prise de vue verticale.
- Page 32 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Repositionnement manuel En mode de suivi panoramique (PF), de verrouillage (L) et de suivi (F), vous pouvez faire pivoter la caméra d’ un certain angle à la main. Maintenez-le pendant 2 s et l’ angle de la caméra sera fixé à cet angle après que vous ayez...
- Page 33 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Utilisation avec l’ émetteur de transmission de vidéo TransMount (AI) (ci-après dénommé « émetteur AI ») Installation 1. Retirez la plaque de montage de l’ émetteur, montez la plaque de montage de l’...
- Page 34 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E 2. Placez l’ émetteur AI avec la fente de la plaque de montage vers le haut, alignez la plaque de montage de l’ émetteur, poussez l’ émetteur AI vers le moteur de l’...
- Page 35 émetteur AI avant de brancher ou de débrancher le câble. ③ Pour savoir comment vous pouvez connecter le câble de commande de la caméra et le câble HDMI, veuillez consulter le site officiel de ZHIYUN (www.zhiyun-tech.com) pour voir la « liste des caméras compatibles avec l’...
- Page 36 Mode d’ emploi du ZHIYUN CINEPEER CRANE 4E Utilisation 1. Allumez le CRANE 4E, l’ émetteur AI et la caméra. Lorsque l’ écran du CRANE 4E affiche l’ icône [ ] et émet un « bip », la connexion est établie.
- Page 37 Comment utiliser l’ application Téléchargement de l’ application Scannez le code QR sur la gauche (Android 5.0 et versions ultérieures, iOS 9.0 et versions ultérieures requises) ou recherchez « ZY Play » sur l’ App Store ou sur Google Play pour la télécharger. ①...
- Page 38 Comment utiliser l’ application Comment effectuer la connexion 1. Allumez le CRANE 4E et activez la connexion Bluetooth du téléphone. 2. Lancez l’ application « ZY Play ». Sélectionnez la page CRANE 4E et appuyez dessus pour vous connecter. Sélectionnez le nom Bluetooth de votre CRANE 4E à...
- Page 39 ZY Play Panorama Mise à jour du firmware Pour plus de détails sur les fonctionnalités de l’ application « ZY Play », veuillez consulter le site officiel de ZHIYUN (www.zhiyun-tech.com) et regarder les tutoriels vidéo du CRANE 4E.
- Page 40 à niveau du stabilisateur à l’ ordinateur avec le câble USB Type-C, ouvrez « Zhiyun Gimbal Tools », cliquez sur « Ouvrir » en haut et sur « Étalonnage » en bas. Suivez le processus conformément aux étapes suivantes. Un signe « √ »...
- Page 41 Mise à niveau du firmware et étalonnage Étape 1 Étape 2 Étape 3 Étape 4 Étape 5 Étape 6...
- Page 42 Mise à jour du firmware Vous pouvez utiliser l’ application « Zhiyun Gimbal Tools » ou « ZY Play » pour mettre à niveau le firmware du CRANE 4E. Méthode un : 1.
- Page 43 Mise à niveau du firmware et étalonnage Open Firmware Upgrade Path: Browse Upgrade Searching Files Firmware Upgrade Path: Browse File Name: Open Cancel Upgrade Uploading, please wait Cancel Méthode deux : Lorsque le CRANE 4E est connecté à l’ application « ZY Play », si une invite de mise à...
- Page 44 Spécifications du produit Modèle de produit : CR131 Rubrique Min. Standard Max. Remarque Tension de 11 V 14,8 V 16,8 V fonctionnement Courant de 200 mA 14 500 mA fonctionnement Tension de sortie (port de commande de caméra) Courant de sortie (port de commande de caméra) Plage mécanique...
- Page 45 Toutes les données mentionnées dans ce guide de l’ utilisateur sont le résultat de tests internes au laboratoire ZHIYUN. Dans des conditions objectives différentes, les données peuvent présenter des degrés d’ erreur plus ou moins importants.
- Page 46 à vous- même, ou endommager votre appareil ou vos objets. Guilin Zhishen Information Technology Co, Ltd (ci-après dénommée « ZHIYUN ») se réserve tous les droits pour l’ explication finale de ces instructions et des autres documents relatifs à...
- Page 47 NE L’ UTILISEZ PAS avec des composants incompatibles ou d’ une autre manière que celle mentionnée ou indiquée dans la documentation produit fournie par ZHIYUN. Les consignes de sécurité figurant aux présentes comportent des instructions concernant la sécurité, le fonctionnement et la maintenance du produit.
- Page 48 15 jours suivant la réception du produit. 2. ZHIYUN offre à ses clients un service de réparation gratuit pour tout produit présentant un défaut de matériau ou de fabrication et entraînant une défaillance du produit dans des conditions normales d’utilisation par le...
- Page 49 Carte■de■garantie Informations du client Nom du client : Numéro de téléphone : Adresse : Informations commerciales Date de vente : Numéro de série du produit : Nom du distributeur : Numéro de contact du distributeur : Premier rapport d’entretien Date de service : Signature du réparateur : Source du problème : Résultat du...
- Page 50 Carte de contact Site Internet Weibo Vimeo Google+ Facebook Facebook (Zhiyun Support) (Zhiyun Tech) Youku Youtube WeChat Instagram...
- Page 51 Inspecteur du CQ : Pour des informations complètes sur le produit, veuillez consulter le site officiel de ZHIYUN : Le contenu du site www.zhiyun-tech.com est susceptible d’ être mis à jour sans préavis. ZHIYUN ™ est une marque commerciale de ZHISHEN Tous les noms de produits ou marques mentionnés dans ce document sont...
