I. Drukmeter

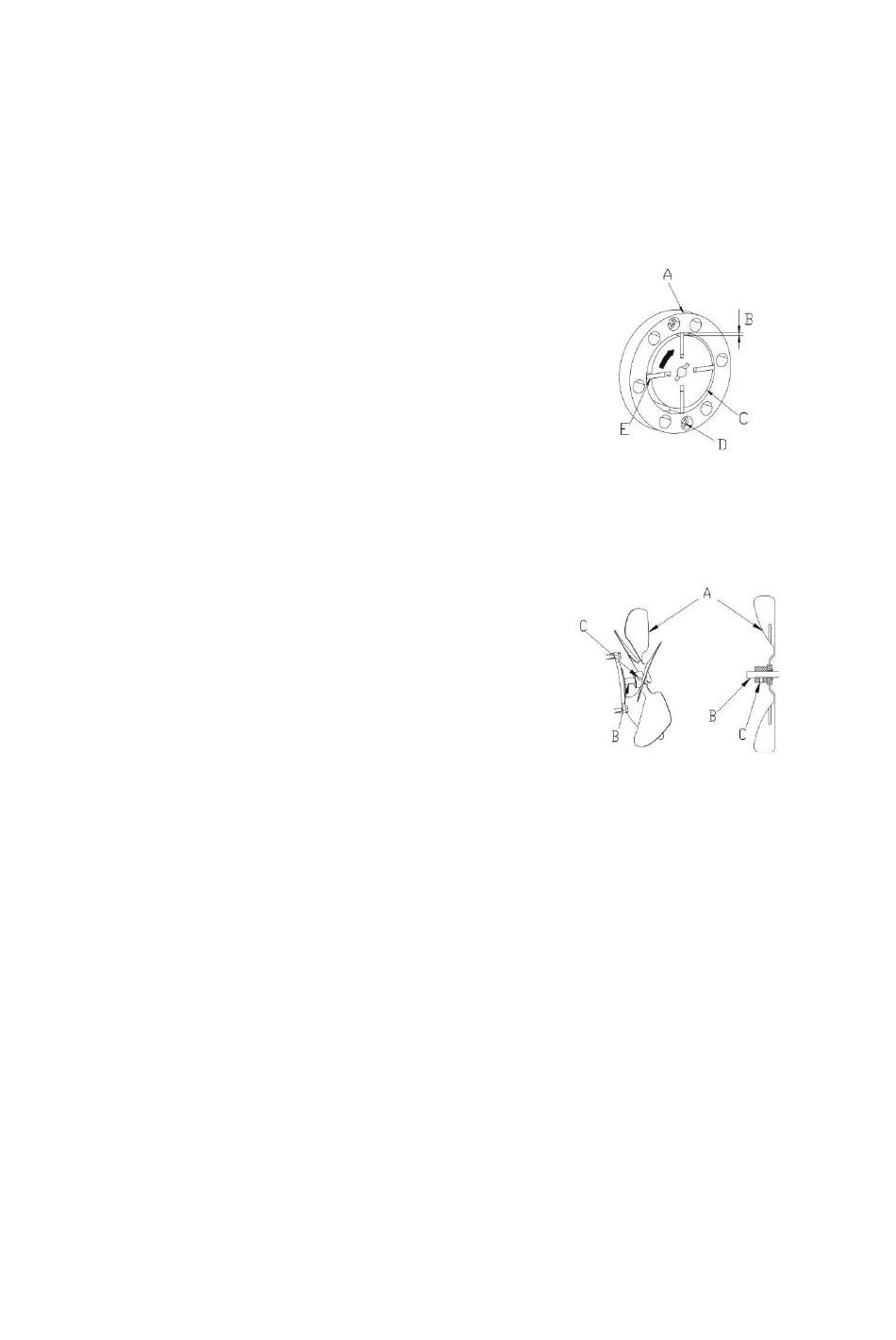

◆ Verbinding tussen pomplichaam en pompkern
De vier pompbladen zijn op vier groeven van de pompkern geplaatst. Deze bewegen
centrifugaal in uurwijzerzin in de pomp. De vrije ruimte tussen de pompomhulling en de
pompkern zou tussen 0,06~0,08 mm moeten blijven om te verzekeren dat de luchtpomp
genoeg druk kan produceren.
A.Pomplichaam
B . Vrije ruimte 0,06~0,08 mm
C.Pompkern
D.Schroef
E.Pompblad
◆ Bevestiging van de ventilatorschoepen
Monteer ventilatorschoep op motoras, gebruik een stelschroef om ze stevig vast te maken.
A.Ventilatorschoep
B.Motoras
C.Stelschroef
36
