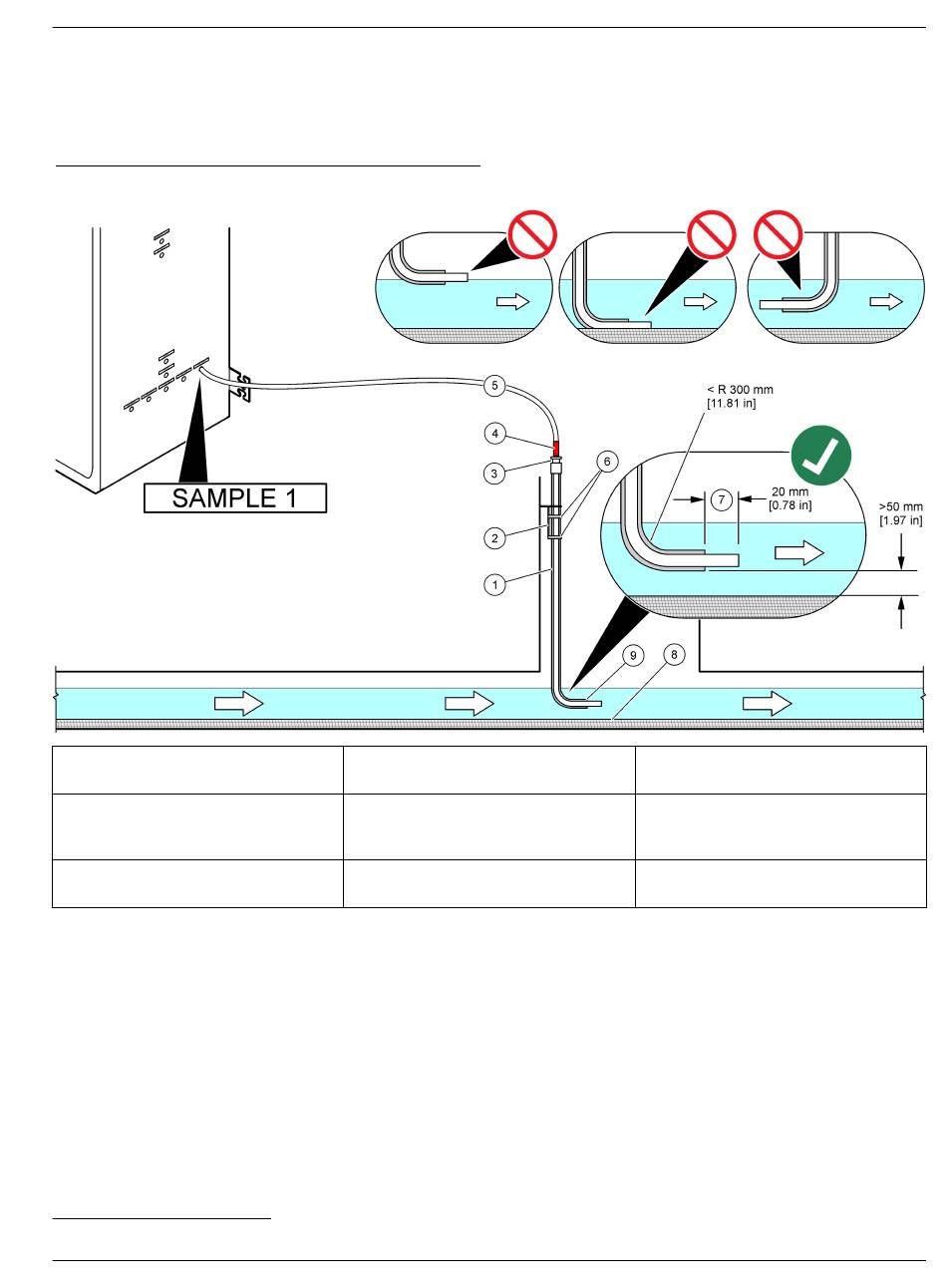

Figure 11 Ligne d'échantillon dans un canal ouvert
1 Manchon pour tube d'échantillon
2 Support de manchon
3 Presse-étoupe de compression pour
maintenir le tube d'échantillon
7
Le manchon doit se trouver en dessous du niveau d'eau bas mais plus de 50 mm au-dessus de la boue.
Remarque : Lorsque la fonction auto-nettoyante de la ligne échantillon est sur ON (par défaut), les
déchets de l'analyseur sortent de l'analyseur par le tuyau d'entrée échantillon dans le flux
échantillon. Lorsque la fonction auto-nettoyante est sur OFF, les déchets sont éliminés par la
conduite d'évacuation. Pour régler la fonction auto-nettoyante sur OFF, mettez le temps de
fonctionnement en sens inverse de la pompe sur 0. Reportez-vous à la section
fonctionnement des pompes échantillon
4 Marque de profondeur sur le tube
5 Tube d'échantillon DE 0,63 cm
(1/4 pouce) x DI 0,32 cm (1/8 pouce)
en PFA
6 Colliers de serrage
à la page 51.
7 Le tube d'échantillon dépasse
l'extrémité du manchon (20 mm)
8 Boue
9 Ouverture de manchon
