GUIDE D'INSTALLATION
PE24SBPB1—Plaque de finition à 4 côtés
pour le foyer électrique PE2
NE PAS UTILISER AVEC LES FOYERS À GAZ
[661 mm]
5
29
16 "
[745 mm]

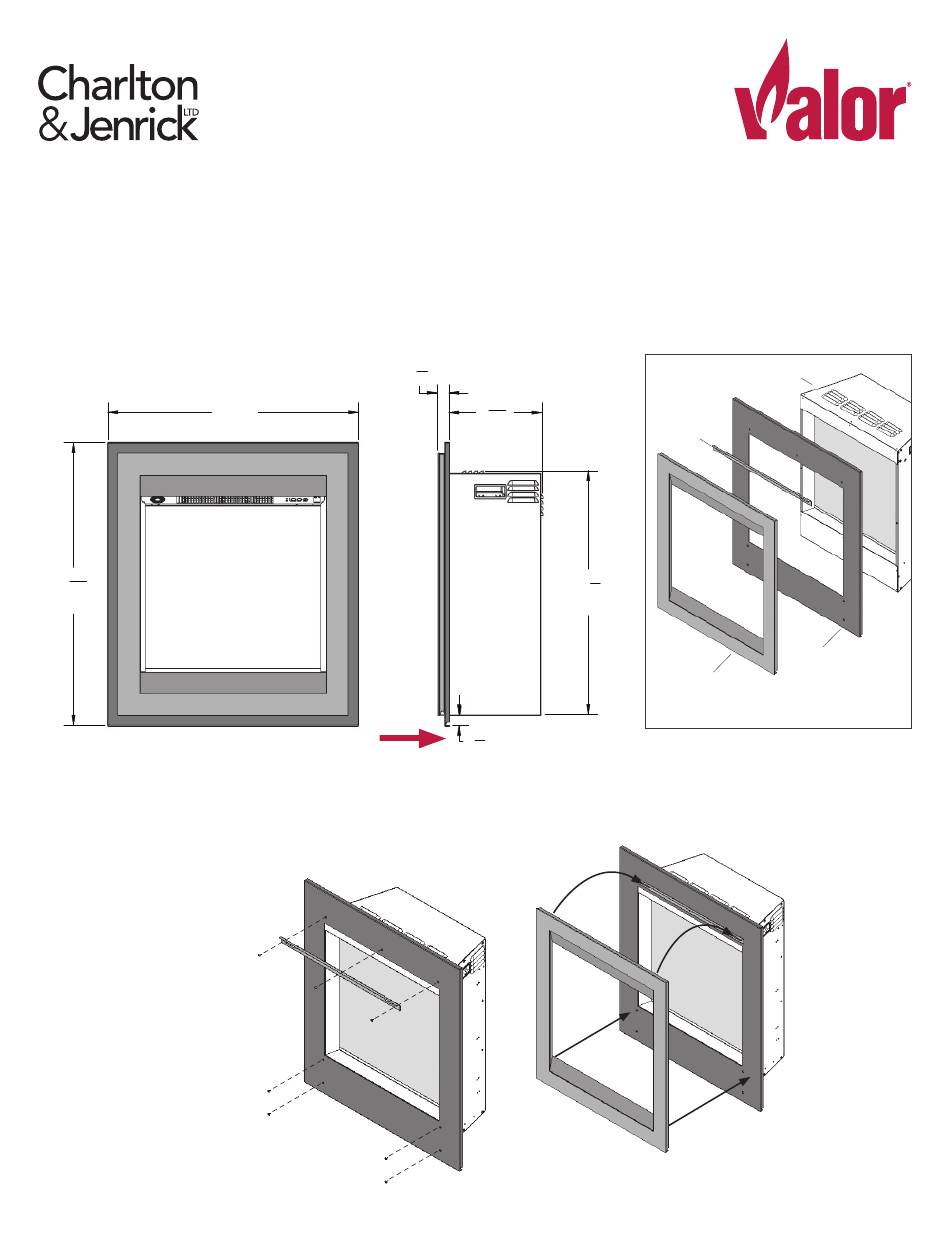

Installation
Le PE24SBPB1 peut être utilisé avec la Devanture
Ledgeview PE2LF pour couvrir une ouverture plus
grande sur 4 côtés du foyer.
NOTE : Le bas de la plaque
de finition dépasse le bas
du foyer de 1-1/8" (26 mm).
Planifiez en conséquence!
1. Fixez le support de
montage et la plaque de
finition au haut du foyer
PE2 avec 3 vis fournies
avec le PE2LF.
2. Fixez le bas de la plaque
de finition avec 2 vis par
côtés, fournies avec la
plaque.
© 2024. Tous droits réservés, Miles Industries Ltd.
26"
1
1
8 "
[29 mm]
11
9
16 "
[246 mm]
25
[642 mm]
1
[29 mm]
1
8 "
3. Accrochez la devanture PE2LF au support de
montage au haut de la plaque de finition et fixez
le bas aimanté aux côtés de la plaque.
PE2LF + PE24SBPB1—Devanture Ledgeview + Plaque
de fi nition : 2 crochets en haut, 2 aimants en bas
Support de
montage
4011891
1
4 "
Devanture
Ledgeview PE2LF
Concept
PE2
Plaque de
finition
PE24SBPB1
