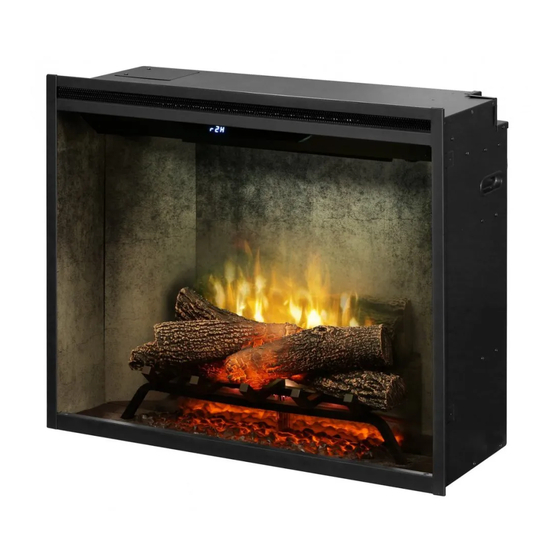

Foyer électrique encastrable
MODE D'EMPLOI
MODÈLE GE3
AVERTISSEMENT
Veuillez lire et prendre connaissance de
la totalité du présent manuel, y compris
toutes les consignes de sécurité, avant de
brancher ou d'utiliser cet appareil. Le non-
respect de cette consigne risque d'entraîner
un incendie, un choc électrique ou des
blessures graves.
MISE EN GARDE
Conservez ce manuel pour référence
future. Si vous vendez ou donnez ce
produit, assurez-vous que l'appareil soit
accompagné du mode d'emploi.
